交换机，本地端口镜像，如果一个源端口镜像到两个不同目的端口

1.7.5  利用远程镜像VLAN实现本地镜像支持多目的端口配置举例（非固定反射端口方式）

1. 组网需求

三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入Device，现要求通过镜像功能，使数据检测设备ServerA和ServerB都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

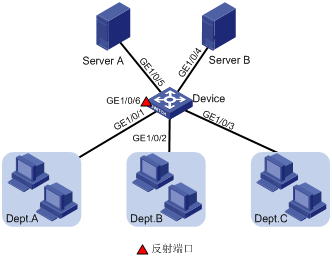

图1-9 利用远程镜像VLAN实现本地镜像支持多目的端口组网图

3. 配置步骤

# 创建远程源镜像组1。

<Device> system-view

[Device] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[Device] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both

# 将设备上任意未使用的端口（此处以GigabitEthernet1/0/6为例）配置为镜像组1的反射口。

[Device] mirroring-group 1 reflector-port gigabitethernet 1/0/6

This operation may delete all settings made on the interface. Continue? [Y/N]:y

# 创建VLAN10作为镜像组1的远程镜像VLAN，并将接入数据检测设备的端口加入VLAN10。

[Device] vlan 10

[Device-vlan10] port gigabitethernet 1/0/4 to gigabitethernet 1/0/5

[Device-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[Device] mirroring-group 1 remote-probe vlan 10

4. 验证配置

# 显示Device上所有镜像组的配置信息。

[Device] display mirroring-group all

Mirroring group 1:

    Type: Remote source

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

        GigabitEthernet1/0/2  Both

        GigabitEthernet1/0/3  Both

    Reflector port: GigabitEthernet1/0/6

    Remote probe VLAN: 10

配置完成后，用户可以通过ServerA和ServerB监控三个部门发送和接收的报文。

可以做个远程源设备，然后指定远程vlan之后，这个2、3口都放行这个vlan就好了，远程目的设备不用存在，中间设备也不用

看具体型号，部分交换机支持同一个源不同目的。

不支持的型号需要配置镜像vlan方式实现同一个源多个目的。

还是建议联系对接渠道H3C认证代理商沟通清楚。以免造成麻烦。

您好，可以使用远程vlan镜像进行规避
