AC无线控制器远程Portal对接IMC服务器认证，再做LDAP认证

现在要做的不就是再AC上配置一个远程portal认证吗

3.1  组网需求

如图1所示，DHCP服务器为AP和Client分配IP地址，要求：

·     对无线用户采用直接方式的Portal认证。

·     采用一台iMC承担Portal认证服务器和Portal Web服务器的职责。

·     采用RADIUS服务器作为认证/计费服务器。

图1 Portal远程认证组网图

3.2  配置思路

·     为了使用户可以在VLAN内的任何二层端口上访问网络资源，且移动接入端口时无须重复认证，必须开启Portal用户漫游功能。

·     短时间内Portal客户端的频繁上下线可能会造成Portal认证失败，需要关闭Portal客户端ARP表项固化功能。

·     为了使服务器对用户授权信息进行动态修改或强制用户下线，必须开启RADIUS session control功能。

3.3  配置注意事项

·     配置AP的序列号时请确保该序列号与AP唯一对应，AP的序列号可以通过AP设备背面的标签获取。

·     AC上配置的Portal认证服务器、Portal Web服务器的服务器类型必须与实际服务器一致（本例以中国移动为例）。

·     设备重定向给用户的Portal Web服务器的URL默认是不携带参数，需要根据实际应用手动添加需要携带的参数信息

3.4  配置步骤

3.4.1  配置iMC

(1)     配置RADIUS server

# 增加接入设备

登录进入iMC管理平台，选择“用户”页签，单击导航树中的[接入策略管理/接入设备管理/接入设备配置]菜单项，单击<增加>按钮，进入“增加接入设备”页面，单击<手工增加>按钮，进入“手工增加接入设备”页面。

·     填写起始IP地址为2.2.2.1。

·     单击<确定>按钮完成操作。

·     在“接入配置”页面配置共享密钥为radius，该共享密钥与AC上配置RADIUS服务器时的密钥一致。

·     其他配置采用页面默认配置即可。

·     单击<确定>按钮完成操作。

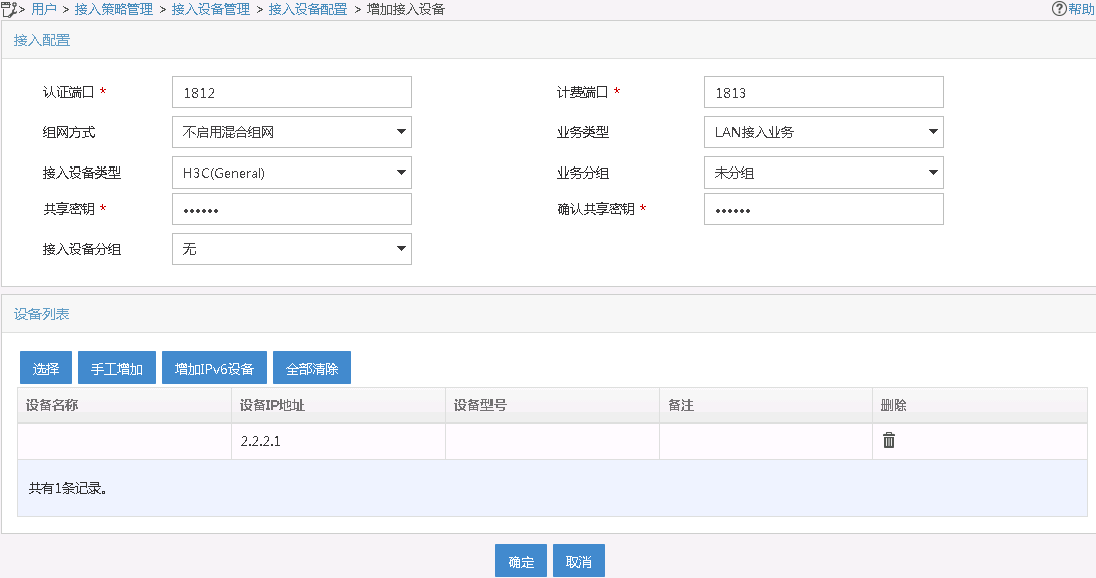

图2 增加接入设备

# 增加接入策略

单击导航树中的[接入策略管理/接入策略管理]菜单项，单击<增加>按钮，进入“增加接入策略”页面。

·     填写接入策略名；

·     选择业务分组；

·     其它参数可采用缺省配置。

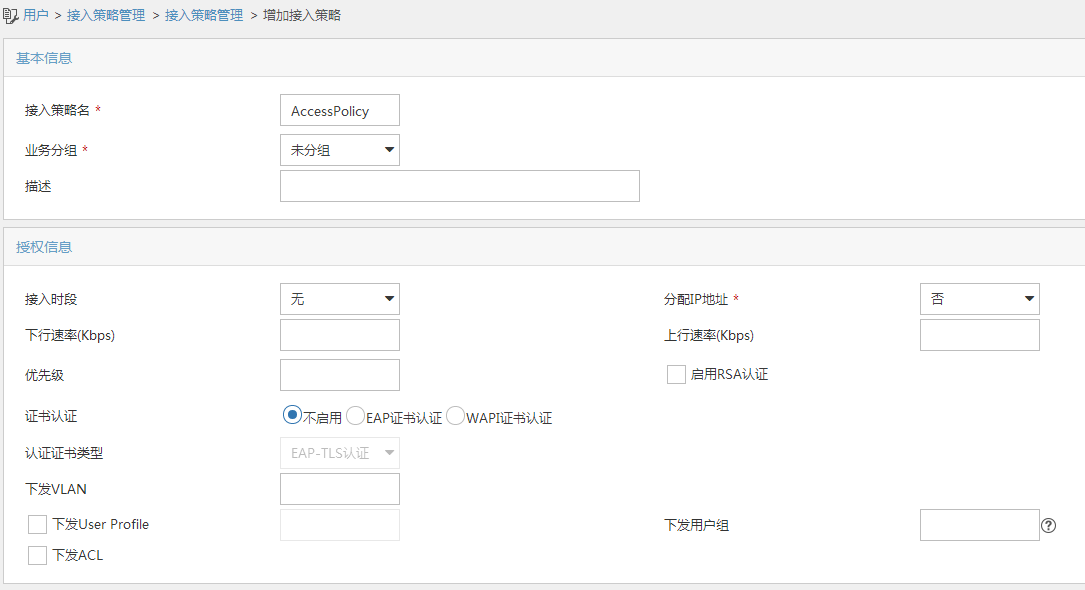

图3 增加接入策略配置

# 增加接入服务

单击导航树中的[接入策略管理/接入服务管理]菜单项，单击<增加>按钮，进入“增加接入服务”页面。

·     填写服务名；

·     其它参数可采用缺省配置。

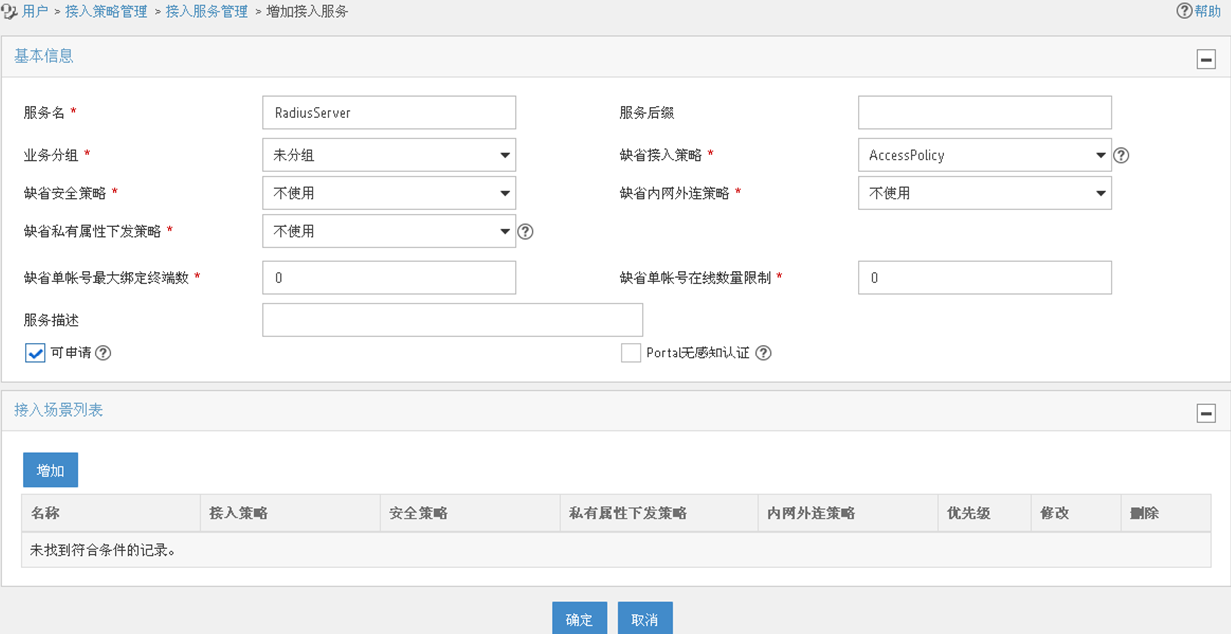

图4 增加接入服务配置

# 增加接入用户

单击导航树中的[接入用户管理/接入用户]菜单项，单击<增加>按钮，进入增加接入用户页面。在接入信息部分：

·     如果用户已存在，用户姓名选择可接入的用户，如果用户不存在，则需要单击<增加用户>按钮添加新用户；

·     绑定服务名；

·     设置密码。

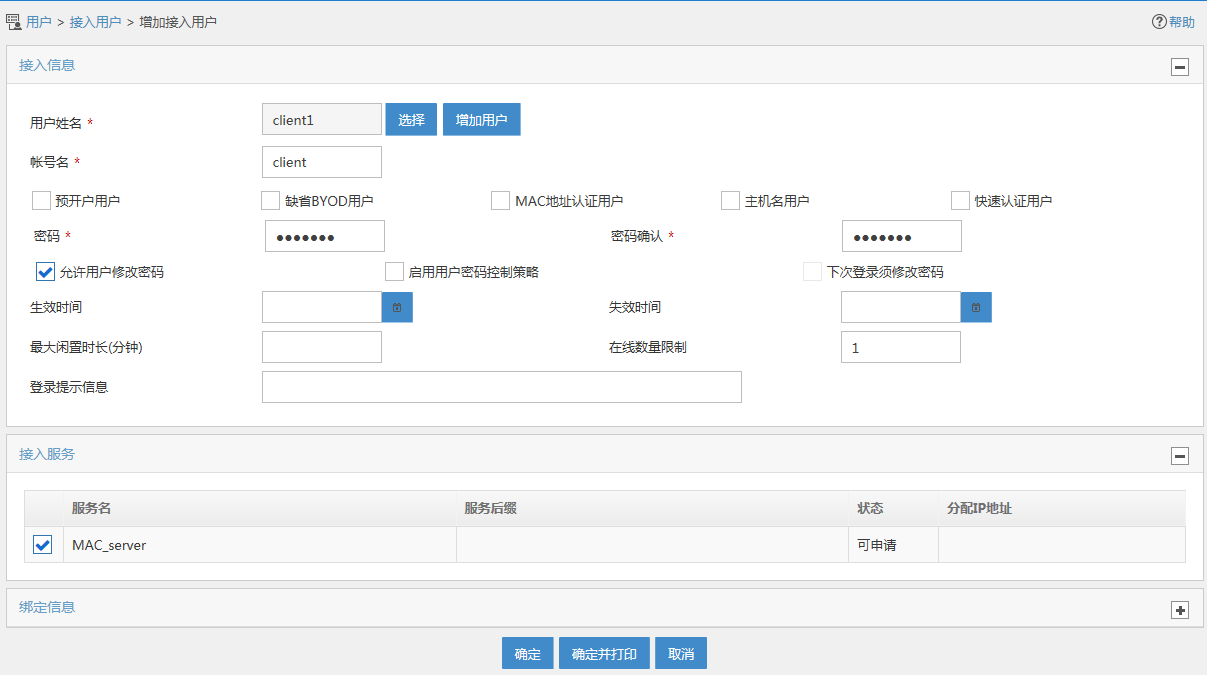

图5 增加接入用户

(2)     配置Portal server

# 配置Portal认证服务。

登录进入iMC管理平台，选择“用户”页签，单击导航树中的[接入策略管理/Portal服务管理/服务器配置]菜单项，进入服务器配置页面。

·     根据实际组网情况调整以下参数，本例中使用缺省配置。

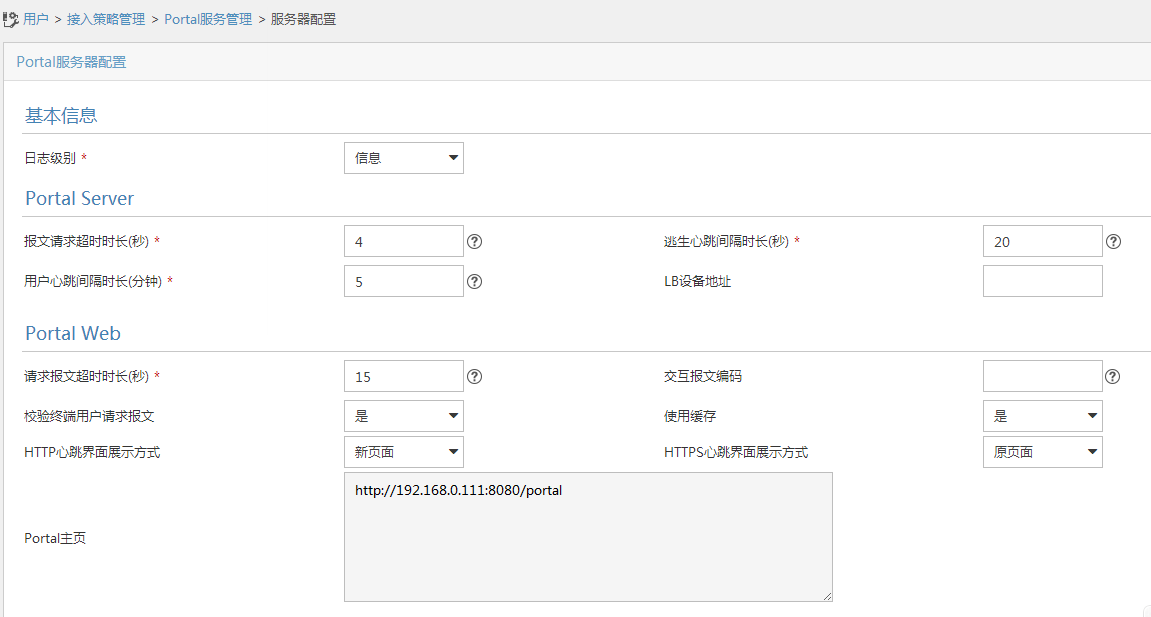

图6 Portal认证服务器配置页面

# 配置IP地址组。

单击导航树中的[接入策略管理/Portal服务管理/IP地址组配置]菜单项，进入Portal IP地址组配置页面，在该页面中单击<增加>按钮，进入增加IP地址组配置页面。

·     填写IP地址组名；

·     输入起始地址和终止地址，输入的地址范围中应包含用户主机的IP地址；

·     选择业务分组，本例中使用缺省的“未分组”；

·     选择IP地址组的类型为“普通”。

图7 增加IP地址组配置页面

# 增加Portal设备。

单击导航树中的[接入策略管理/Portal服务管理/设备配置]菜单项，进入Portal设备配置页面，在该页面中单击<增加>按钮，进入增加设备信息配置页面。

·     填写设备名；

·     指定IP地址为与接入用户相连的设备接口IP；

·     选择是否支持逃生心跳功能和用户心跳功能，本例中选择否。

·     输入密钥，与AC上的配置保持一致；

·     选择组网方式为直连；

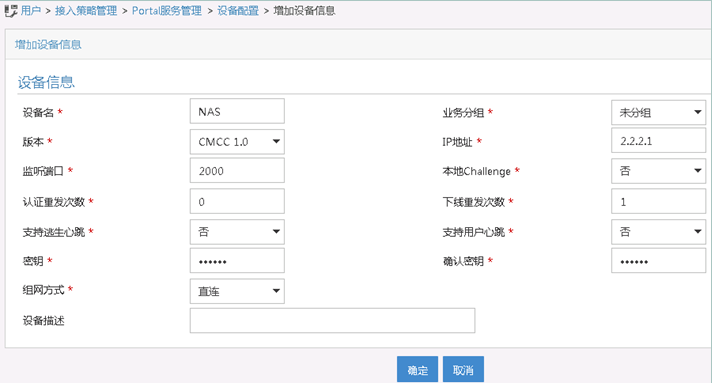

图8 增加设备信息配置页面

# Portal设备关联IP地址组。

在Portal设备配置页面中的设备信息列表中，点击NAS设备的<端口组信息管理>链接，进入端口组信息配置页面。

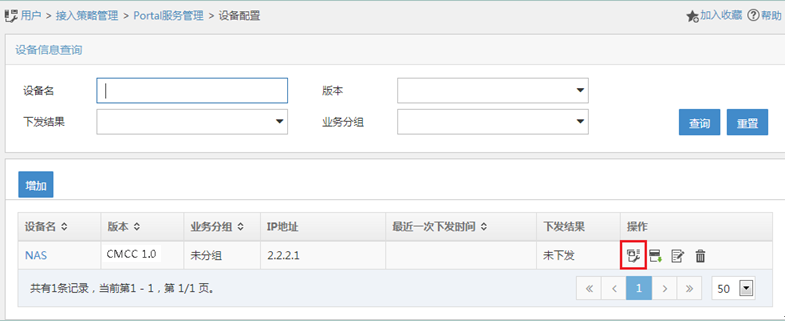

图9 设备信息列表

在端口组信息配置页面中点击<增加>按钮，进入增加端口组信息配置页面。

·     填写端口组名；

·     选择IP地址组，用户接入网络时使用的IP地址必须属于所选的IP地址组；

·     其它参数可采用缺省配置。

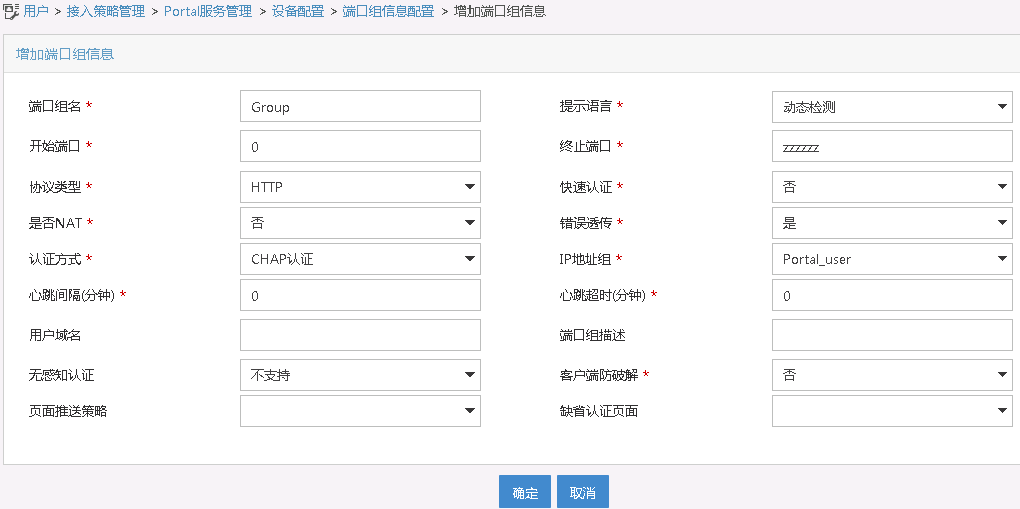

图10 增加端口组信息配置页面

3.4.2  配置AC

(1)     配置AC的接口

# 创建VLAN 100及其对应的VLAN接口，并为该接口配置IP地址。AP将获取该IP地址与AC建立CAPWAP隧道。

<AC> system-view

[AC] vlan 100

[AC-vlan100] quit

[AC] interface vlan-interface 100

[AC-Vlan-interface100] ip address 2.2.1.1 24

[AC-Vlan-interface100] quit

# 创建VLAN 200及其对应的VLAN接口，并为该接口配置IP地址。Client将使用该VLAN接入无线网络。

[AC] vlan 200

[AC-vlan200] quit

[AC] interface vlan-interface 200

[AC-Vlan-interface200] ip address 2.2.2.1 24

[AC-Vlan-interface200] quit

(2)     配置静态路由

# 配置到iMC的静态路由。

[AC] ip route-static 192.168.0.0 255.255.0.0 2.2.2.100

(3)     配置无线服务

# 创建无线服务模板st1，并进入无线服务模板视图。

[AC] wlan service-template st1

# 配置SSID为service。

[AC-wlan-st-st1] ssid service

# 配置无线服务模板VLAN为VLAN200。

[AC-wlan-st-st1] vlan 200

# 配置接入的Portal用户使用认证域为dm1。

[AC-wlan-st-st1] portal domain dm1

# 使能无线服务模板st1。

[AC–wlan-st-st1] service-template enable

[AC-wlan-st-st1] quit

# 创建AP，配置AP名称为office，型号名称选择WA4320i-ACN，并配置序列号219801A0CNC138011454。

[AC] wlan ap office model WA4320i-ACN

[AC-wlan-ap-office] serial-id 219801A0CNC138011454

# 进入Radio 2视图。

[AC-wlan-ap-office] radio 2

# 将无线服务模板st1绑定到radio 2，并开启射频。

[AC-wlan-ap-office-radio-2] service-template st1

[AC-wlan-ap-office-radio-2] radio enable

[AC-wlan-ap-office-radio-2] quit

[AC-wlan-ap-office] quit

(4)     配置RADIUS方案

# 创建名称为rs1的RADIUS方案，并进入该方案视图。

[AC] radius scheme rs1

# 配置RADIUS方案的主认证和主计费服务器及其通信密钥。

[AC-radius-rs1] primary authentication 192.168.0.111

[AC-radius-rs1] primary accounting 192.168.0.111

[AC-radius-rs1] key authentication simple radius

[AC-radius-rs1] key accounting simple radius

# 配置发送给RADIUS服务器的用户名不携带ISP域名。

[AC-radius-rs1] user-name-format without-domain

[AC-radius-rs1] nas-ip 2.2.2.1

[AC-radius-rs1] quit

# 使能RADUIS session control功能。

[AC] radius session-control enable

(5)     配置认证域

# 创建名称为dm1的ISP域并进入其视图。

[AC] domain dm1

# 为Portal用户配置AAA认证方法为RADIUS。

[AC-isp-dm1] authentication portal radius-scheme rs1

# 为Portal用户配置AAA授权方法为RADIUS。

[AC-isp-dm1] authorization portal radius-scheme rs1

# 为Portal用户配置AAA计费方法为RADIUS。

[AC-isp-dm1] accounting portal radius-scheme rs1

# 指定ISP域dm1下的用户闲置切断时间为15分钟，闲置切断时间内产生的流量为1024字节。

[AC-isp-dm1] authorization-attribute idle-cut 15 1024

[AC-isp-dm1] quit

(6)     配置Portal认证

# 配置Portal认证服务器，名称为newpt，IP地址为192.168.0.111，监听Portal报文的端口为50100。

[AC] portal server newpt

[AC-portal-server-newpt] ip 192.168.0.111 key simple radius

[AC-portal-server-newpt] port 50100

# 配置Portal认证服务器类型为CMCC。

[AC-portal-server-newpt] server-type cmcc

[AC-portal-server-newpt] quit

# 配置Portal Web服务器的URL为http://192.168.0.111:8080/portal。

[AC] portal web-server newpt

[AC-portal-websvr-newpt] url http://192.168.0.111:8080/portal

# 配置设备重定向给用户的Portal Web服务器的URL中携带参数ssid、wlanuserip和wlanacname，其值分别为AP的SSID、用户的IP地址和AC名称（与中国移动对接时必配）。

[AC-portal-websvr-newpt] url-parameter ssid ssid

[AC-portal-websvr-newpt] url-parameter wlanuserip source-address

[AC-portal-websvr-newpt] url-parameter wlanacname value AC

# 配置Portal Web服务器类型为CMCC。

[AC-portal-websvr-newpt] server-type cmcc

[AC-portal-websvr-newpt] quit

# 配置一条基于IPv4地址的Portal免认证规则，编号为0，目的地址为192.168.0.111。

[AC] portal free-rule 0 destination ip 192.168.0.111 24

# 配置两条基于目的的Portal免认证规则，放行访问DNS服务器的流量。

[AC] portal free-rule 1 destination ip any udp 53

[AC] portal free-rule 2 destination ip any tcp 53

# 开启无线Portal漫游功能。

[AC] portal roaming enable

# 关闭无线Portal客户端ARP表项固化功能。

[AC] undo portal refresh arp enable

# 在无线服务模板st1上使能直接方式的Portal认证。

[AC] wlan service-template st1

[AC-wlan-st-st1] portal enable method direct

# 在无线服务模板st1上引用Portal Web服务器newpt。

[AC-wlan-st-st1] portal apply web-server newpt

# 在无线服务模板st1上设置发送给Portal认证服务器的Portal报文中的BAS-IP属性值为2.2.2.1。

[AC-wlan-st-st1] portal bas-ip 2.2.2.1

[AC-wlan-st-st1] quit

3.4.3  配置Switch

# 创建VLAN 100，用于转发AC和AP间CAPWAP隧道内的流量。

<Switch> system-view

[Switch] vlan 100

[Switch-vlan100] quit

# 创建VLAN 200，用于转发Client无线报文。

[Switch] vlan 200

[Switch-vlan200] quit

# 创建VLAN 2。

[Switch] vlan 2

[Switch-vlan2] quit

# 配置Switch与AC相连的GigabitEthernet1/0/1接口的属性为Trunk，允许VLAN 100和VLAN 200通过。

[Switch] interface gigabitethernet 1/0/1

[Switch-GigabitEthernet1/0/1] port link-type trunk

[Switch-GigabitEthernet1/0/1] port trunk permit vlan 100 200

[Switch-GigabitEthernet1/0/1] quit

# 配置Switch与AP相连的GigabitEthernet1/0/2接口属性为Access，并允许VLAN 100通过。

[Switch] interface gigabitethernet 1/0/2

[Switch-GigabitEthernet1/0/2] port link-type access

[Switch-GigabitEthernet1/0/2] port access vlan 100

# 使能PoE功能。

[Switch-GigabitEthernet1/0/2] poe enable

[Switch-GigabitEthernet1/0/2] quit

# 配置VLAN 200接口的IP地址。

[Switch] interface vlan-interface 200

[Switch-Vlan-interface200] ip address 2.2.2.100 255.255.255.0

[Switch-Vlan-interface200] quit

# 配置VLAN 2接口的IP地址。

[Switch] interface vlan-interface 2

[Switch-Vlan-interface2] ip address 192.168.0.100 255.255.255.0

[Switch-Vlan-interface2] quit

3.5  验证配置

# 用户通过网页方式进行Portal认证。用户在通过认证前，发起的所有Web访问均被重定向到Portal认证页面（http://192.168.0.111:8080/portal），在通过认证后，可访问非受限的互联网资源。

通过执行以下显示命令查看AC上生成的Portal在线用户信息。

[AC] display portal user all

Total portal users: 1

Username: Client

  Portal server: newpt

  State: Online

  VPN instance: N/A

  MAC             IP                    VLAN    Interface

  0021-6330-0933  2.2.2.2               200     Vlan-interface200

  Authorization information:

    DHCP IP pool: N/A

    User profile: N/A

    Session group profile: N/A

    ACL number: N/A

    Inbound CAR: N/A

    Outbound CAR: N/A

3.6  配置文件

·     AC：

#

vlan 100

#

vlan 200

#

wlan service-template st1

 ssid service

 vlan 200

 portal enable method direct

 portal domain dm1

 portal bas-ip 2.2.2.1

 portal apply web-server newpt

 service-template enable

#

interface Vlan-interface100

 ip address 2.2.1.1 255.255.255.0

#

interface Vlan-interface200

 ip address 2.2.2.1 255.255.255.0

#

 ip route-static 192.168.0.0 16 2.2.2.100

#

 radius session-control enable

#

radius scheme rs1

 primary authentication 192.168.0.111

 primary accounting 192.168.0.111

 key authentication cipher $c$3$Sqgqz7lDs4XPnethmAgyAKVlke7qwEkYbQ==

 key accounting cipher $c$3$4J/JBRGwqB4F213furJMkB6JWYXBFjWE6g==

 user-name-format without-domain

 nas-ip 2.2.2.1

#

domain dm1

authorization-attribute idle-cut 15 1024

 authentication portal radius-scheme rs1

 authorization portal radius-scheme rs1

 accounting portal radius-scheme rs1

#

portal host-check enable

portal free-rule 0 destination ip 192.168.0.0 255.255.255.0

portal free-rule 1 destination ip any udp 53

portal free-rule 2 destination ip any tcp 53

#

 portal roaming enable

 undo portal refresh arp enable

#

portal web-server newpt

 url http://192.168.0.111:8080/portal

 server-type cmcc

 url-parameter ssid ssid

 url-parameter wlanacname value AC

 url-parameter wlanuserip source-address

#

portal server newpt

 ip 192.168.0.111 key cipher $c$3$Q82T/9AHq5HT7uFX7nho8K0Y6jziycoJTw==

 server-type cmcc

#

wlan ap office model WA4320i-ACN

 serial-id 219801A0CNC138011454

 radio 1

 radio 2

  radio enable

  service-template st1

#

·     Switch：

#

vlan 100

#

vlan 200

#

interface Vlan-interface200

 ip address 2.2.2.100 255.255.255.0

#

interface GigabitEthernet1/0/1

 port link-type trunk

 port trunk permit vlan 1 100 200

#

interface GigabitEthernet1/0/2

 port link-type access

 port access vlan 100

 poe enable
