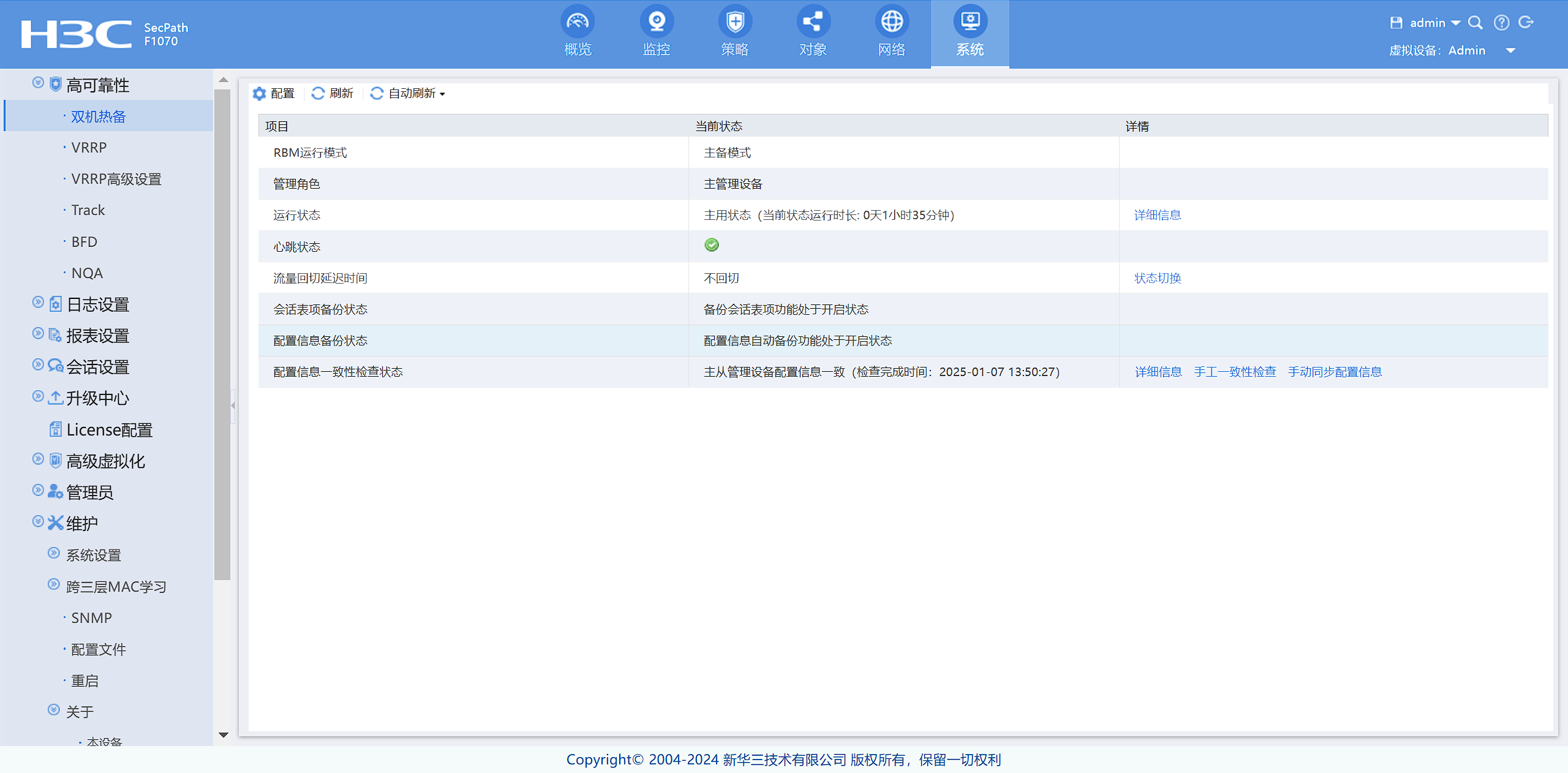

防火墙设置主备模式，发现流量还是会往备墙上走

需要你核心交换那边选择路径，如果不选交换机会把流量网主备随机转发

RBM一般需要配合VRRP或者路由协议进行引流。单纯配置好RBM，上下行不做对应配合，无法精确控制流量，建议参考现网模式和官网配置案例进行配置，

主备的话，建议还是配合vrrp，可以参考官网的案例；做路由主备也行，参考下面的第二个案例

1.23.1  HA联动VRRP三层主备组网典型配置举例

1. 组网需求

如图1-19所示，某公司以Device作为网络边界安全防护设备，连接公司内部网络和Internet。为提高业务稳定性，使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

2. 组网图

图1-19 HA联动VRRP三层主备组网图

‌

3. 配置步骤

(1)     确保主备设备的软硬件环境一致

# 在配置HA功能之前，请先保证主/备设备的硬件环境和软件环境的一致性。

(2)     配置Switch A

# 在Switch A上创建VLAN 10，并将连接Device A、Device B和Router的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。

(3)     配置Switch B

# 在Switch B上创建VLAN 10，并将连接Device A、Device B和Host的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。

(4)     配置Router

# 配置接口GigabitEthernet1/0/7的IPv4地址为2.1.1.15/24。

# 配置路由信息，去往内网流量的下一跳IPv4地址为VRRP备份组1的虚拟IPv4地址2.1.1.3，去往Internet流量的下一跳IPv4地址为出接口对端的IPv4地址。

(5)     配置Device A

a.     配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

<DeviceA> system-view

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip address 2.1.1.1 255.255.255.0

[DeviceA-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

b.     配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceA] security-zone name untrust

[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/1

[DeviceA-security-zone-Untrust] quit

[DeviceA] security-zone name trust

[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/2

[DeviceA-security-zone-Trust] quit

c.     配置静态路由，保证路由可达

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由使设备与内外网之间路由可达。本举例假设到达外网的下一跳IPv4地址为2.1.1.15，实际环境中请以具体组网情况为准，具体配置步骤如下。

[DeviceA] ip route-static 0.0.0.0 0.0.0.0 2.1.1.15

d.     配置安全策略，允许所需的业务报文通过

此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。

# 配置名称为trust-untrust的安全策略规则，使10.1.1.0/24网段的内网用户可以主动访问Internet，但是Internet上的用户不能访问内网，具体配置步骤如下。

[DeviceA] security-policy ip

[DeviceA-security-policy-ip] rule name trust-untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-zone trust

[DeviceA-security-policy-ip-3-trust-untrust] destination-zone untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.1.0 24

[DeviceA-security-policy-ip-3-trust-untrust] action pass

[DeviceA-security-policy-ip-3-trust-untrust] quit

# 配置安全策略规则，允许VRRP协议报文通过。当HA通道断开时，使Device A与Device B之间可以交换VRRP报文，进行VRRP角色竞选，保证网络互通。

[DeviceA-security-policy-ip] rule name vrrp1

[DeviceA-security-policy-ip-4-vrrp1] source-zone trust

[DeviceA-security-policy-ip-4-vrrp1] destination-zone local

[DeviceA-security-policy-ip-4-vrrp1] service vrrp

[DeviceA-security-policy-ip-4-vrrp1] action pass

[DeviceA-security-policy-ip-4-vrrp1] quit

[DeviceA-security-policy-ip] rule name vrrp2

[DeviceA-security-policy-ip-5-vrrp2] source-zone local

[DeviceA-security-policy-ip-5-vrrp2] destination-zone trust

[DeviceA-security-policy-ip-5-vrrp2] service vrrp

[DeviceA-security-policy-ip-5-vrrp2] action pass

[DeviceA-security-policy-ip-5-vrrp2] quit

[DeviceA-security-policy-ip] rule name vrrp3

[DeviceA-security-policy-ip-6-vrrp3] source-zone untrust

[DeviceA-security-policy-ip-6-vrrp3] destination-zone local

[DeviceA-security-policy-ip-6-vrrp3] service vrrp

[DeviceA-security-policy-ip-6-vrrp3] action pass

[DeviceA-security-policy-ip-6-vrrp3] quit

[DeviceA-security-policy-ip] rule name vrrp4

[DeviceA-security-policy-ip-7-vrrp4] source-zone local

[DeviceA-security-policy-ip-7-vrrp4] destination-zone untrust

[DeviceA-security-policy-ip-7-vrrp4] service vrrp

[DeviceA-security-policy-ip-7-vrrp4] action pass

[DeviceA-security-policy-ip-7-vrrp4] quit

[DeviceA-security-policy-ip] quit

e.     配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceA] remote-backup group

[DeviceA-remote-backup-group] remote-ip 10.2.1.2

[DeviceA-remote-backup-group] local-ip 10.2.1.1

[DeviceA-remote-backup-group] >gigabitethernet 1/0/3

[DeviceA-remote-backup-group] device-role primary

RBM_P[DeviceA-remote-backup-group] undo backup-mode

RBM_P[DeviceA-remote-backup-group] hot-backup enable

RBM_P[DeviceA-remote-backup-group] configuration auto-sync enable

RBM_P[DeviceA-remote-backup-group] configuration sync-check interval 12

RBM_P[DeviceA-remote-backup-group] quit

# 配置VRRP备份组，并与HA关联。实现HA对VRRP备份组的统一管理和流量引导。

RBM_P[DeviceA] interface gigabitethernet 1/0/1

RBM_P[DeviceA-GigabitEthernet1/0/1] vrrp vrid 1 virtual-ip 2.1.1.3 active

RBM_P[DeviceA-GigabitEthernet1/0/1] quit

RBM_P[DeviceA] interface gigabitethernet 1/0/2

RBM_P[DeviceA-GigabitEthernet1/0/2] vrrp vrid 2 virtual-ip 10.1.1.3 active

RBM_P[DeviceA-GigabitEthernet1/0/2] quit

f.     配置安全业务

# 以上有关HA的配置部署完成后，可以配置各种安全业务。对于HA支持配置信息备份的功能模块仅需要在此主管理设备上（Device A）进行配置即可。

(6)     配置Device B

a.     配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

<DeviceB> system-view

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip address 2.1.1.2 255.255.255.0

[DeviceB-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

b.     配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceB] security-zone name untrust

[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/1

[DeviceB-security-zone-Untrust] quit

[DeviceB] security-zone name trust

[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/2

[DeviceB-security-zone-Trust] quit

c.     配置静态路由，保证路由可达

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由使设备与内外网之间路由可达。本举例假设到达外网的下一跳IPv4地址为2.1.1.15，实际环境中请以具体组网情况为准，具体配置步骤如下。

[DeviceB] ip route-static 0.0.0.0 0.0.0.0 2.1.1.15

d.     配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceB] remote-backup group

[DeviceB-remote-backup-group] remote-ip 10.2.1.1

[DeviceB-remote-backup-group] local-ip 10.2.1.2

[DeviceB-remote-backup-group] >gigabitethernet 1/0/3

[DeviceB-remote-backup-group] device-role secondary

RBM_S[DeviceB-remote-backup-group] undo backup-mode

RBM_S[DeviceB-remote-backup-group] hot-backup enable

RBM_S[DeviceB-remote-backup-group] configuration auto-sync enable

RBM_S[DeviceB-remote-backup-group] configuration sync-check interval 12

RBM_S[DeviceB-remote-backup-group] quit

# 配置VRRP备份组，并与HA关联。实现HA对VRRP备份组的统一管理和流量引导。

RBM_S[DeviceB] interface gigabitethernet 1/0/1

RBM_S[DeviceB-GigabitEthernet1/0/1] vrrp vrid 1 virtual-ip 2.1.1.3 standby

RBM_S[DeviceB-GigabitEthernet1/0/1] quit

RBM_S[DeviceB] interface gigabitethernet 1/0/2

RBM_S[DeviceB-GigabitEthernet1/0/2] vrrp vrid 2 virtual-ip 10.1.1.3 standby

RBM_S[DeviceB-GigabitEthernet1/0/2] quit

(7)     配置Host

# 配置Host的默认网关为VRRP备份组2的虚拟IPv4地址10.1.1.3。

4. 验证配置

(1)     Device A

# 以上配置完成后，通过执行以下显示命令可查看HA配置是否生效，HA通道是否建立。

RBM_P[DeviceA] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Primary

  Device running status: Active

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.1

  Remote IP: 10.2.1.2    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Active    Interface status changed

# 以上配置完成后，通过执行以下显示命令可查看VRRP备份组的状态信息。

RBM_P[DeviceA] display vrrp

IPv4 Virtual Router Information:

 Running mode      : Standard

 RBM control channel is established

   VRRP active group status : Master

   VRRP standby group status: Master

 Total number of virtual routers : 2

 Interface          VRID  State        Running Adver   Auth     Virtual

                                       Pri     Timer   Type        IP

 ---------------------------------------------------------------------

 GE1/0/1            1     Master       100     100     None     2.1.1.3

 GE1/0/2            2     Master       100     100     None     10.1.1.3

# 在安全域Trust与Untrust的安全策略上开启记录日志功能后，当内网Host与Internet之间有流量经过时，Device A上会有日志生成，而Device B上没有日志生成。

(2)     Device B

# 以上配置完成后，通过执行以下显示命令可查看HA配置是否生效，HA通道是否建立。

RBM_S[DeviceB] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Secondary

  Device running status: Standby

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.2

  Remote IP: 10.2.1.1    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Standby   Interface status changed

# 以上配置完成后，通过执行以下显示命令可查看VRRP备份组的状态信息。

RBM_S[DeviceB] display vrrp

IPv4 Virtual Router Information:

 Running mode      : Standard

 RBM control channel is established

   VRRP active group status : Backup

   VRRP standby group status: Backup

 Total number of virtual routers : 2

 Interface          VRID  State        Running Adver   Auth     Virtual

                                       Pri     Timer   Type        IP

 ---------------------------------------------------------------------

 GE1/0/1            1     Backup       100     100     None     2.1.1.3

 GE1/0/2            2     Backup       100     100     None     10.1.1.3

# 在安全域Trust与Untrust的安全策略上开启记录日志功能后，当内网Host与Internet之间有流量经过时，Device A上会有日志生成，而Device B上没有日志生成。

1.23.3  HA联动路由三层主备直路组网典型配置举例

1. 组网需求

如图1-21所示，某公司以Device作为网络边界安全防护设备，连接公司内部网络和Internet。Device的上、下行业务接口均为三层接口，上下行连接路由器，Device与路由器之间运行OSPF协议。为提高业务稳定性，使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

2. 组网图

图1-21 HA联动路由三层主备直路组网图

‌

3. 配置步骤

(1)     确保主备设备的软硬件环境一致

# 在配置HA功能之前，请先保证主/备设备的硬件环境和软件环境的一致性。

(2)     配置Router A

# 配置接口GigabitEthernet1/0/7的IPv4地址为2.1.1.2/24。

# 配置接口GigabitEthernet1/0/8的IPv4地址为2.1.10.2/24。

# 配置OSPF路由协议，保证路由可达，具体步骤略。

(3)     配置Router B

# 配置接口GigabitEthernet1/0/7的IPv4地址为10.1.1.2/24。

# 配置接口GigabitEthernet1/0/8的IPv4地址为10.1.10.2/24。

# 配置OSPF路由协议，保证路由可达，具体步骤略。

(4)     配置Device A

a.     配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

<DeviceA> system-view

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip address 2.1.1.1 255.255.255.0

[DeviceA-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

b.     配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceA] security-zone name untrust

[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/1

[DeviceA-security-zone-Untrust] quit

[DeviceA] security-zone name trust

[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/2

[DeviceA-security-zone-Trust] quit

c.     配置OSPF，保证路由可达

# 配置设备上的OSPF功能，OSPF协议自身的链路开销值建议保持默认配置即可。

[DeviceA] router id 2.1.1.1

[DeviceA] ospf

[DeviceA-ospf-1] area 0

[DeviceA-ospf-1-area-0.0.0.0] network 2.1.1.0 0.0.0.255

[DeviceA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[DeviceA-ospf-1-area-0.0.0.0] quit

[DeviceA-ospf-1] quit

d.     配置安全策略，允许所需的业务报文通过

此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。

# 配置名称为trust-untrust的安全策略规则，使20.1.1.0/24网段的内网用户可以主动访问Internet，但是Internet上的用户不能访问内网，具体配置步骤如下。

[DeviceA] security-policy ip

[DeviceA-security-policy-ip] rule name trust-untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-zone trust

[DeviceA-security-policy-ip-3-trust-untrust] destination-zone untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-ip-subnet 20.1.1.0 24

[DeviceA-security-policy-ip-3-trust-untrust] action pass

[DeviceA-security-policy-ip-3-trust-untrust] quit

# 配置安全策略规则，允许OSPF协议报文通过，保证OSPF邻居的建立和路由的学习。

[DeviceA-security-policy-ip] rule name ospf1

[DeviceA-security-policy-ip-4-ospf1] source-zone trust

[DeviceA-security-policy-ip-4-ospf1] destination-zone local

[DeviceA-security-policy-ip-4-ospf1] service ospf

[DeviceA-security-policy-ip-4-ospf1] action pass

[DeviceA-security-policy-ip-4-ospf1] quit

[DeviceA-security-policy-ip] rule name ospf2

[DeviceA-security-policy-ip-5-ospf2] source-zone local

[DeviceA-security-policy-ip-5-ospf2] destination-zone trust

[DeviceA-security-policy-ip-5-ospf2] service ospf

[DeviceA-security-policy-ip-5-ospf2] action pass

[DeviceA-security-policy-ip-5-ospf2] quit

[DeviceA-security-policy-ip] rule name ospf3

[DeviceA-security-policy-ip-6-ospf3] source-zone untrust

[DeviceA-security-policy-ip-6-ospf3] destination-zone local

[DeviceA-security-policy-ip-6-ospf3] service ospf

[DeviceA-security-policy-ip-6-ospf3] action pass

[DeviceA-security-policy-ip-6-ospf3] quit

[DeviceA-security-policy-ip] rule name ospf4

[DeviceA-security-policy-ip-7-ospf4] source-zone local

[DeviceA-security-policy-ip-7-ospf4] destination-zone untrust

[DeviceA-security-policy-ip-7-ospf4] service ospf

[DeviceA-security-policy-ip-7-ospf4] action pass

[DeviceA-security-policy-ip-7-ospf4] quit

[DeviceA-security-policy-ip] quit

e.     配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 配置Track项监控接口状态。

[DeviceA] track 1 interface gigabitethernet 1/0/1

[DeviceA-track-1] quit

[DeviceA] track 2 interface gigabitethernet 1/0/2

[DeviceA-track-2] quit

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceA] remote-backup group

[DeviceA-remote-backup-group] remote-ip 10.2.1.2

[DeviceA-remote-backup-group] local-ip 10.2.1.1

[DeviceA-remote-backup-group] >gigabitethernet 1/0/3

[DeviceA-remote-backup-group] device-role primary

RBM_P[DeviceA-remote-backup-group] undo backup-mode

RBM_P[DeviceA-remote-backup-group] hot-backup enable

RBM_P[DeviceA-remote-backup-group] configuration auto-sync enable

RBM_P[DeviceA-remote-backup-group] configuration sync-check interval 12

# 开启HA调整备设备上动态路由协议OSPF的开销值功能，并以绝对方式对外通告开销值，绝对值为6000。

RBM_P[DeviceA-remote-backup-group] adjust-cost ospf enable absolute 6000

# 配置HA与序号为1和2的Track项联动。

RBM_P[DeviceA-remote-backup-group] track 1

RBM_P[DeviceA-remote-backup-group] track 2

RBM_P[DeviceA-remote-backup-group] quit

f.     配置安全业务

# 以上有关HA的配置部署完成后，可以配置各种安全业务。对于HA支持配置信息备份的功能模块仅需要在此主管理设备上（Device A）进行配置即可。

(5)     配置Device B

a.     配置接口IPv4地址

# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。

<DeviceB> system-view

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip address 2.1.10.1 255.255.255.0

[DeviceB-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

b.     配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceB] security-zone name untrust

[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/1

[DeviceB-security-zone-Untrust] quit

[DeviceB] security-zone name trust

[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/2

[DeviceB-security-zone-Trust] quit

c.     配置OSPF，保证路由可达

# 配置设备上的OSPF功能，OSPF协议自身的链路开销值建议保持默认配置即可。

[DeviceB] router id 2.1.10.1

[DeviceB] ospf

[DeviceB-ospf-1] area 0

[DeviceB-ospf-1-area-0.0.0.0] network 2.1.10.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] network 10.1.10.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] quit

[DeviceB-ospf-1] quit

d.     配置高可靠性

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

# 配置Track项监控接口状态。

[DeviceB] track 1 interface gigabitethernet 1/0/1

[DeviceB-track-1] quit

[DeviceB] track 2 interface gigabitethernet 1/0/2

[DeviceB-track-2] quit

# 使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

[DeviceB] remote-backup group

[DeviceB-remote-backup-group] remote-ip 10.2.1.1

[DeviceB-remote-backup-group] local-ip 10.2.1.2

[DeviceB-remote-backup-group] >gigabitethernet 1/0/3

[DeviceB-remote-backup-group] device-role secondary

RBM_S[DeviceB-remote-backup-group] undo backup-mode

RBM_S[DeviceB-remote-backup-group] hot-backup enable

RBM_S[DeviceB-remote-backup-group] configuration auto-sync enable

RBM_S[DeviceB-remote-backup-group] configuration sync-check interval 12

# 开启HA调整备设备上动态路由协议OSPF的开销值功能，并以绝对方式对外通告开销值，绝对值为6000。

RBM_S[DeviceB-remote-backup-group] adjust-cost ospf enable absolute 6000

# 配置HA与序号为1和2的Track项联动。

RBM_S[DeviceB-remote-backup-group] track 1

RBM_S[DeviceB-remote-backup-group] track 2

RBM_S[DeviceB-remote-backup-group] quit

(6)     配置Host

# 配置Host的默认网关为20.1.1.1。

4. 验证配置

(1)     Device A

# 以上配置完成后，通过执行以下显示命令可查看HA配置已生效，HA通道已建立。

RBM_P[DeviceA] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Primary

  Device running status: Active

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.1

  Remote IP: 10.2.1.2    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Active    Interface status changed

# 以上配置完成后，通过查看Device A的OSPF路由信息，可看到Device A的Cost值小于Device B，上下行流量经过Device A转发。

RBM_P[DeviceA] display ospf interface

         OSPF Process 1 with Router ID 2.1.1.1

                 Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.1.1         Broadcast BDR      1     1     2.1.1.2         2.1.1.1

 10.1.1.1        Broadcast DR       1     1     10.1.1.1        10.1.1.2

(2)     Device B

# 以上配置完成后，通过执行以下显示命令可查看HA配置已生效，HA通道已建立。

RBM_S[DeviceB] display remote-backup-group status

Remote backup group information:

  Backup mode: Active/standby

  Device management role: Secondary

  Device running status: Standby

  Data channel interface: GigabitEthernet1/0/3

  Local IP: 10.2.1.2

  Remote IP: 10.2.1.1    Destination port: 60064

  Control channel status: Connected

  Keepalive interval： 1s

  Keepalive count: 10

  Configuration consistency check interval: 12 hour

  Configuration consistency check result: Not Performed

  Configuration backup status: Auto sync enabled

  Session backup status: Hot backup enabled

  Uptime since last switchover: 0 days, 3 hours, 11 minutes

  Switchover records:

    Time                     Status change        Cause

    2021-06-22 13:33:33      Initial to Standby   Interface status changed

# 以上配置完成后，通过查看Device B的OSPF路由信息，可看到Device A的Cost值小于Device B，上下行流量不经过Device B转发。

RBM_S[DeviceB] display ospf interface

         OSPF Process 1 with Router ID 2.1.10.1

                 Interfaces

 Area: 0.0.0.0

 IP Address      Type      State    Cost  Pri   DR              BDR

 2.1.10.1        Broadcast BDR      6000  1     2.1.10.2        2.1.10.1

 10.1.10.1       Broadcast BDR      6000  1     10.1.10.2       10.1.10.1
