STP-dispute机制

2025-01-13提问
  • 0关注
  • 0收藏,1724浏览
粉丝:0人 关注:34人

问题描述:

STP-dispute机制,阻塞多久会恢复通信,或者恢复通信需要什么条件

最佳答案

粉丝:125人 关注:1人

在H3C设备中,STP Dispute机制(争用机制)是一种保护功能,主要用于防止因为链路异常或配置问题导致的环路。以下是具体机制和恢复条件的分析:


STP Dispute机制的工作原理

  1. 检测条件:

    • 在STP运行中,如果一个端口接收到的BPDU信息表明对端端口的角色或状态不一致,例如:
      • 对端声明自己是指定端口(Designated Port),但本端认为自己才是指定端口。
      • 对端声明的路径成本比本端计算的路径成本高,显然不合理。
    • 这种不一致表明可能存在环路或错误配置,设备会触发STP Dispute机制。
  2. 处理方式:

    • 一旦触发Dispute机制,设备会将本地端口设置为**阻塞(Blocking)**状态,停止转发用户流量,以防止潜在的环路。

STP Dispute的恢复条件

STP Dispute的阻塞状态不会永久维持,恢复通信需要满足以下条件:

  1. 接收到正常的BPDU:

    • 当本地端口接收到一个合法且合理的BPDU时,设备会重新计算STP拓扑。
    • 如果拓扑计算结果表明该端口可以恢复为转发(Forwarding)状态,通信会恢复。
  2. 对端设备的配置或链路异常被修复:

    • 如果对端设备的配置问题被修正,或者链路质量问题得到解决,对端会重新发送正确的BPDU。
    • 本地端口检测到对端状态正常后,也会重新进入正常的STP状态。
  3. 定时重新计算:

    • 即使没有立即收到正常的BPDU,STP协议会周期性地重新计算拓扑。
    • 如果在下一次拓扑计算中发现争用条件已经解除,端口也会恢复为正常的状态。

阻塞状态的持续时间

  • 阻塞状态的持续时间没有固定的时长,具体取决于对端设备修复问题或链路恢复正常所需的时间。
  • STP协议会根据Hello Time(默认2秒)周期性地发送BPDU,如果在Max Age时间(默认20秒)内未检测到争用条件,则有可能恢复。
  • 如果拓扑发生变化(例如重新选举根桥),设备也会重新进行计算,这可能触发端口状态的变化。

如何避免或快速解决STP Dispute

  1. 检查配置一致性:

    • 确保两端设备的STP配置一致,尤其是STP模式、优先级、路径成本等参数。
  2. 排查链路问题:

    • 检查物理链路质量是否正常,是否存在丢包、抖动等问题。
  3. 调整BPDU保护机制:

    • 开启BPDU Guard或Root Guard,以避免非预期的设备影响STP拓扑。
  4. 升级固件或优化设计:

    • 如果是设备BUG引发的争用,可以尝试升级固件或优化网络设计。

总结

  • STP Dispute机制会阻塞端口以保护网络稳定性。
  • 恢复通信取决于链路状态的修复或正确的BPDU重新接收。
  • 排查配置和链路问题是解决Dispute状态的关键。

3 个回答

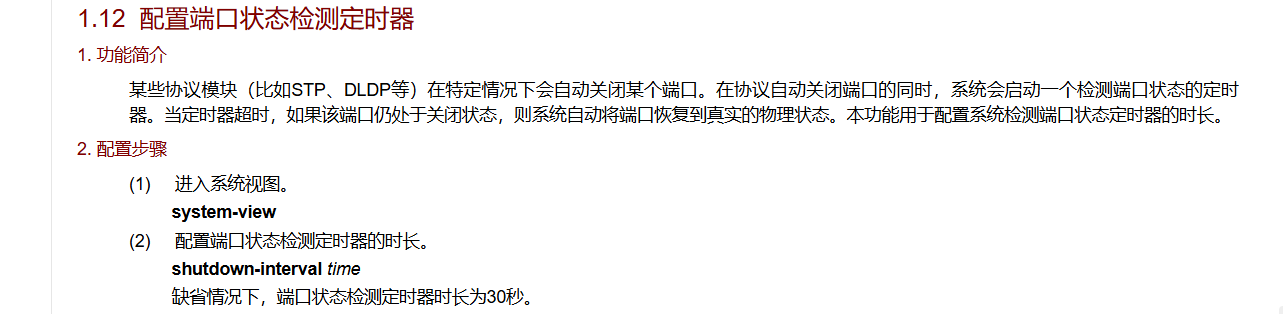

默认30秒

shutdown-interval这个只对把接口直接down掉的功能(比如bpdu保护)有效。他这个只是阻塞,是跟stp timer forward-delay走的。

奇怪的流量 发表时间:2025-01-13 更多>>

怎么查看现网交换机的根桥在哪台交换机上

bkmz_yoush 发表时间:2025-01-13

shutdown-interval这个只对把接口直接down掉的功能(比如bpdu保护)有效。他这个只是阻塞,是跟stp timer forward-delay走的。

奇怪的流量 发表时间:2025-01-13
粉丝:120人 关注:9人

不会自动恢复,要手动:

关闭

undo stp dispute-protection命令用来关闭Dispute保护功能。


粉丝:32人 关注:11人

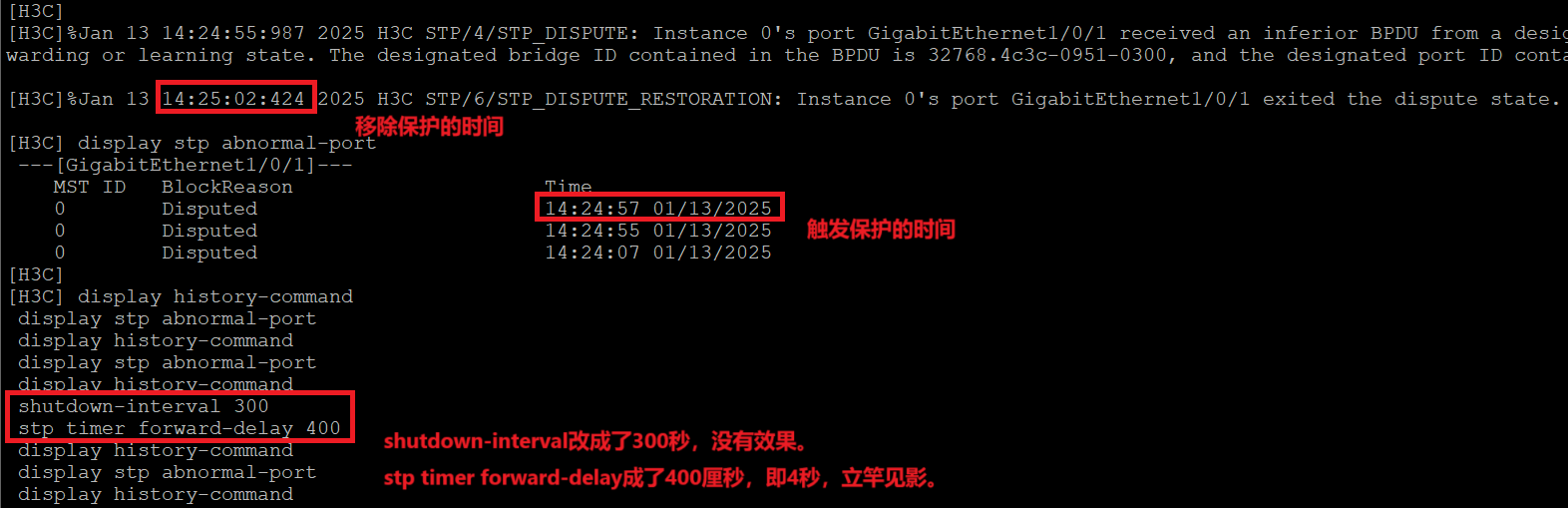

我测试了一下,改shutdown-interval、stp timer max-age这些东西都不会影响这个恢复时间,只有改stp timer forward-delay的时候恢复时间会变。


所以在触发STP-dispute后恢复通信的条件是:

在至少1倍Forward Delay+1秒(端口状态迁移的延迟时间默认是15秒,所以这个恢复时间差不多是16秒)内不要再次触发STP-dispute(即不要再收到处于ForwardingLearning状态端口发送的的低优先级生成树BPDU)。


建议检查一下生成树的配置是否正确,线缆有没有单通这类问题,不然这个保护会一直触发,恢复时间也就没有意义了。


另外你问的怎么看交换机的根桥是谁,这个只要display stp root就行了。



回复bkmz_yoush:

就是网线/光纤有收无发或者有发无收,比如dis int g1/0/1,多敲几次,看接口的收发包计数是否变化就知道了。

奇怪的流量 发表时间:2025-01-13 更多>>

线缆单通这个怎么检查?什么是线缆单通

bkmz_yoush 发表时间:2025-01-13
回复bkmz_yoush:

就是网线/光纤有收无发或者有发无收,比如dis int g1/0/1,多敲几次,看接口的收发包计数是否变化就知道了。

奇怪的流量 发表时间:2025-01-13
