三节点部署,四台交换机,打算管理业务复用一对交换机,存储复用一对交换机。请问存储交换机需要和上联核心接嘛?还是只要业务接就行
下面是清单,请问规划的有问题嘛?
主机型号:UIS 3000 G5*3
CPU:R4900 G5-6330-28核*6
内存:DDR4-3200-64G*36
NVMe*1.92T*6 不用加raid 缓存加速用的 每一个节点俩块
SATA-HDD*6T*18 数据盘 共享文件系统 每个节点6块 分别做raid0
SATA-SSD*480G*6 个节点1台服务器,配置俩块, 系统盘,俩块做一个raid1
4端口千兆电口*3
2端口万兆光口*3
(1)

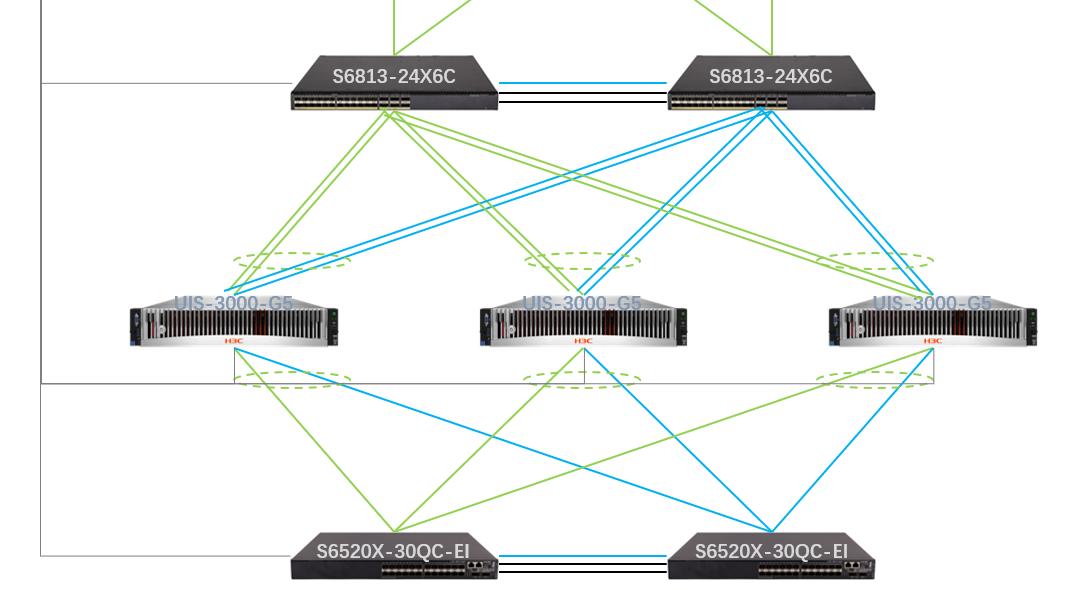

案例拓扑参考如下:
去查看开局手册,按照网卡推荐部署案例进行开局:
个人建议仅供参考(根据交换机实际万兆接口和采购光模块数量判断是否需要内外存储网、管理与业务网复用的情况):
1、单台2万兆光聚合:用于存储内网——存储交换机
2、单台2万兆光聚合:用于存储外网——存储交换机
2、单台2万兆光聚合:用于管理网独享——业务交换机
3、单台2千兆电聚合:用于业务网络1独享——业务交换机
4、单台2千兆电聚合:用于业务网络2独享(有多套网络共享使用UIS平台时,可在开局过程中采用单独电口网卡部署第二套网络,如果只有一套网络请忽略本项)
5、HDM接口:接入【单独的设备带外管理网对应的VLAN接口】
注意:
a、其中存储交换机堆叠后,可以不需要光口互联核心交换机,采用独立存储网络单元进行运行,但是为了后期方便维护管理,可以将堆叠后的存储交换机的带外管理口通过网线接入 【单独的设备带外管理网对应的VLAN接口】 。
b、为了保障单台服务器网卡的冗余性,单台服务器的同一张网卡尽量不要用于同一种数据业务。推荐搭配方式:slot1-port1与slot2-port1接存储内网接口,slot1-port2与slot2-port2接存储外网接口。
5、存储网(内外存储网复用场景)交换机配置片段参考如下:
