H3C S7500X二层远程端口镜像,源端设备reflector端口不用加入probe vlan?

2025-01-24提问
  • 0关注
  • 0收藏,594浏览
粉丝:0人 关注:0人

问题描述:

https://www.h3c.com/cn/d_202010/1348387_30005_0.htm#_Toc53157971此网页的

4  二层远程端口镜像典型配置举例(非固定反射端口方式)

此项实例配置的源设备上device C的reflector端口g1/0/5配置如下

# 创建远程源镜像组1。

[DeviceC] mirroring-group 1 remote-source

# 创建VLAN 5作为远程镜像VLAN。

[DeviceC] vlan 5

[DeviceC-vlan5] quit

# 配置远程源镜像组1的远程镜像VLAN为VLAN 5,源端口为Ten-GigabitEthernet1/0/1,反射端口为Ten-GigabitEthernet1/0/5。

[DeviceC] mirroring-group 1 remote-probe vlan 5

[DeviceC] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/1 inbound

[DeviceC] mirroring-group 1 reflector-port ten-gigabitethernet 1/0/5

This operation may delete all settings made on the interface. Continue? [Y/N]: y

# 配置端口Ten-GigabitEthernet 1/0/3的端口类型为Trunk端口,允许业务VLAN 2、VLAN 3和镜像VLAN 5的报文通过。

[DeviceC] interface ten-gigabitethernet 1/0/3

[DeviceC-Ten-GigabitEthernet1/0/3] port link-type trunk

[DeviceC-Ten-GigabitEthernet1/0/3] port trunk permit vlan 2 3 5



[DeviceC-Ten-GigabitEthernet1/0/3] quit

觉得应该有G1/0/5接口加入vlan5的配置,大家觉得呢,了解过锐捷远程镜像是要加入这个vlan的

最佳答案

粉丝:32人 关注:11人

不用手动把G1/0/5加入vlan 5。

在你把G1/0/5设置成反射口的时候交换机会自动对他进行相关设置,所以不用再设置一遍(而且也加不了,配置成反射口后该接口下就没有设置vlan的命令了)。

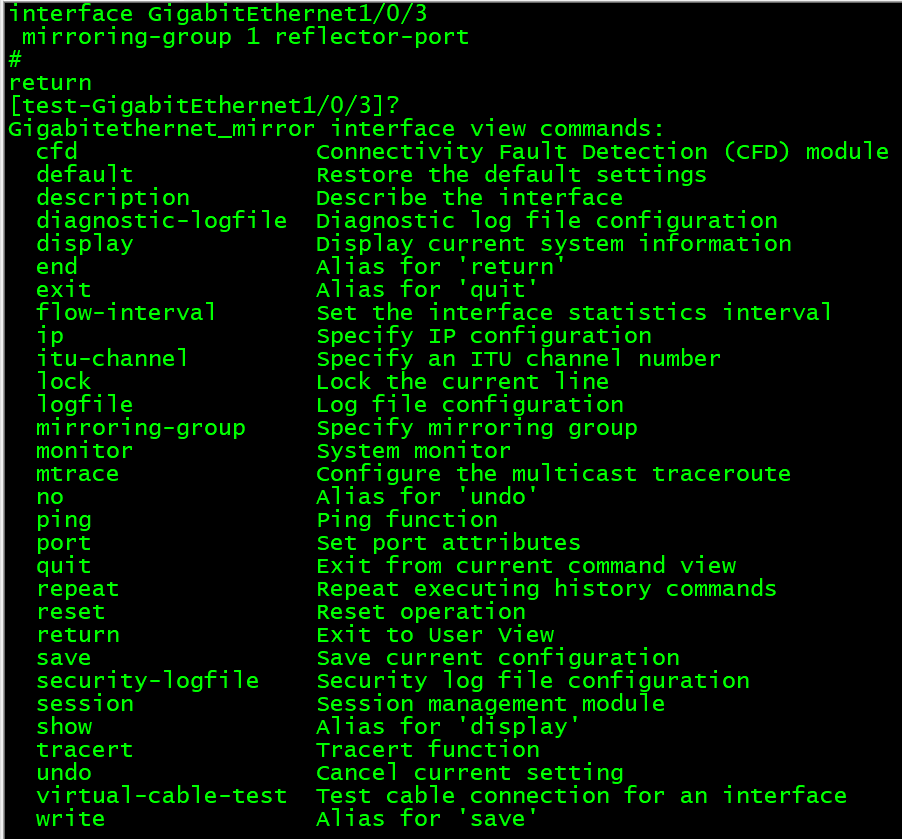

真机测试结果:


暂无评论

1 个回答
粉丝:100人 关注:9人

为远程源镜像组配置远程镜像VLAN。

mirroring-group group-id remote-probe vlan vlan-id

暂无评论
