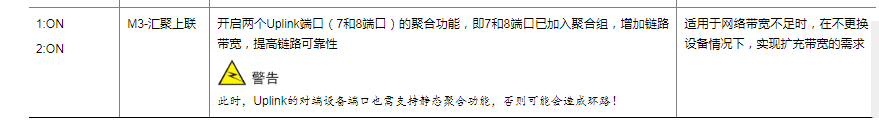

H3C S1016V-PWR 汇聚上联,选择模式M3-汇聚上联,然后将上联口的15和16两个端口用两根网线连接到一台支持管理的二层交换机的1和2两个端口,支持管理的二层交换机开启链路汇聚和H3C S1016V-PWR交换机15和16端口连接,如何配置那?
H3C S1016V-PWR 的15和16上联端口和一台瑞思康达的二层管理交换机的1和2端口相连
(0)
最佳答案
对端配置静态聚合
# 创建二层聚合接口1。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet1/0/15至GigabitEthernet1/0/16加入到聚合组1中。
[DeviceA] interface GigabitEthernet1/0/15
[DeviceA-GigabitEthernet1/0/15] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/15] quit
[DeviceA] interface GigabitEthernet1/0/16
[DeviceA-GigabitEthernet1/0/16] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/16] quit
# 配置二层聚合接口1为access端口
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type access
[DeviceA-Bridge-Aggregation1] port access vlan 10
(0)
另一端支持是支持的可以进行配置,该如何配置那?
# 创建二层聚合接口1。 [DeviceA] interface bridge-aggregation 1 [DeviceA-Bridge-Aggregation1] quit # 分别将端口GigabitEthernet1/0/15至GigabitEthernet1/0/16加入到聚合组1中。 [DeviceA] interface GigabitEthernet1/0/15 [DeviceA-GigabitEthernet1/0/15] port link-aggregation group 1 [DeviceA-GigabitEthernet1/0/15] quit [DeviceA] interface GigabitEthernet1/0/16 [DeviceA-GigabitEthernet1/0/16] port link-aggregation group 1 [DeviceA-GigabitEthernet1/0/16] quit # 配置二层聚合接口1为access端口 [DeviceA] interface bridge-aggregation 1 [DeviceA-Bridge-Aggregation1] port link-type access [DeviceA-Bridge-Aggregation1] port access vlan 10
这款是非网管交换机,端口聚合只做一端不可行
(0)
那他的汇聚上联模式有什么用
那他的汇聚上联模式有什么用
