MSR5620设置ipsec

2025-02-21提问
  • 0关注
  • 0收藏,574浏览
粉丝:0人 关注:0人

问题描述:

想两地调配ipsec,内网互通,但,网上的配置教程,此设备(msr5620)好多命令都不支持,web界面也没有设置项。 还请实际操作过的大神协助。

组网及组网描述:

本端公网地址,G1口:1.1.1.1, 内网地址,G2口:10.0.0.1/24 对端公网地址:2.2.2.2 内网:192.168.1.1/24 设备型号:MSR5620 ROM版本:2.40 硬件版本:3.0 软件版本:7.1.064 Release 0707P21 希望两地通过IPsec实现内网互通,如何配置? 展示一端配置即可。 注意:这个版本的命令不是通用的,比如没有ike peer 等,还请实操大神解惑,拒绝粘贴党。

最佳答案

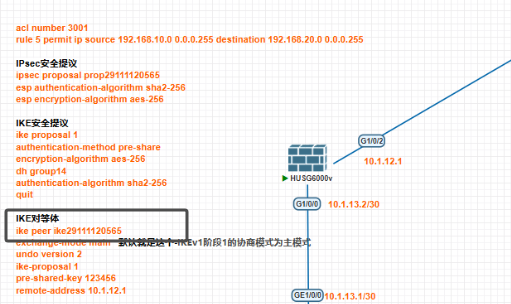

你说的ike peer 是H为的把

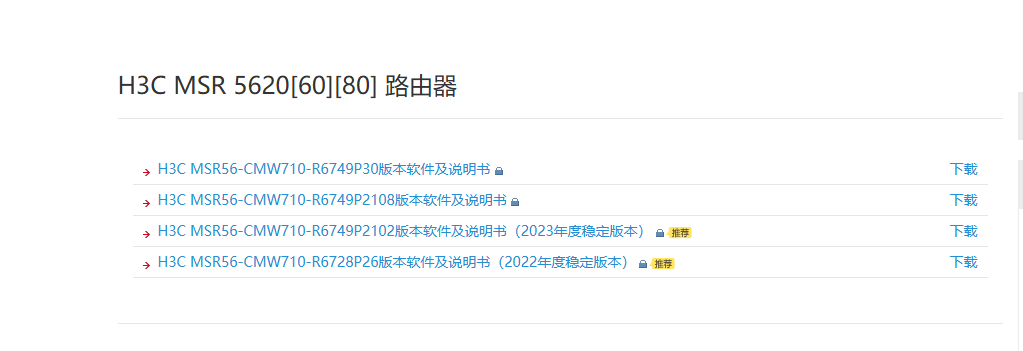

建议先升级下版本,如果下面的配置不可以敲的话

按照正常来说是这样配置的  ,非复制粘贴

创建感兴趣流,匹配两端私网地址网段
[R1]acl advanced 3000
[R1-acl-ipv4-adv-3000]rule per ip source 10.0.0.1 0.0.0.255 destination 192.168.1.0 0.0.0.255

创建 IKE 提议,配置验证模式为预共享密钥,并配置加密算法
[R1]ike proposal 1
[R1-ike-proposal-1]authentication-method pre-share
[R1-ike-proposal-1]encryption-algorithm aes-cbc-128

创建预共享密钥
[R1]ike keychain r3
[R1-ike-keychain-r3]pre-shared-key address 2.2.2.2 key simple 123456

创建 IKE Profile,指定本端和对端公网地址,并调用预共享密钥和 IKE 提议
[R1]ike profile r3
[R1-ike-profile-r3]keychain r3
[R1-ike-profile-r3]local-identity address 1.1.1.1
[R1-ike-profile-r3]match remote identity address 2.2.2.2
[R1-ike-profile-r3]proposal 1

创建IPsec 转换集,配置加密和验证算法。由于工作模式默认是隧道模式,且协议默认使用 ESP,所以无需配置
[R1]ipsec transform-set r3
[R1-ipsec-transform-set-r3]esp authentication-algorithm sha1
[R1-ipsec-transform-set-r3]esp encryption-algorithm aes-cbc-128

创建 IPsec 策略,调用上述配置
[R1]ipsec policy r3 1 isakmp
[R1-ipsec-policy-isakmp-r3-1]security acl 3000
[R1-ipsec-policy-isakmp-r3-1]ike-profile r3
[R1-ipsec-policy-isakmp-r3-1]transform-set r3
[R1-ipsec-policy-isakmp-r3-1]remote-address 2.2.2.2

公网接口上下发 IPsec 策略
[R1-GigabitEthernet0/1]ipsec apply policy r3
