华三,vxlan接入模式说法能不能统一点

2025-03-12提问
  • 0关注
  • 0收藏,678浏览
粉丝:0人 关注:0人

问题描述:

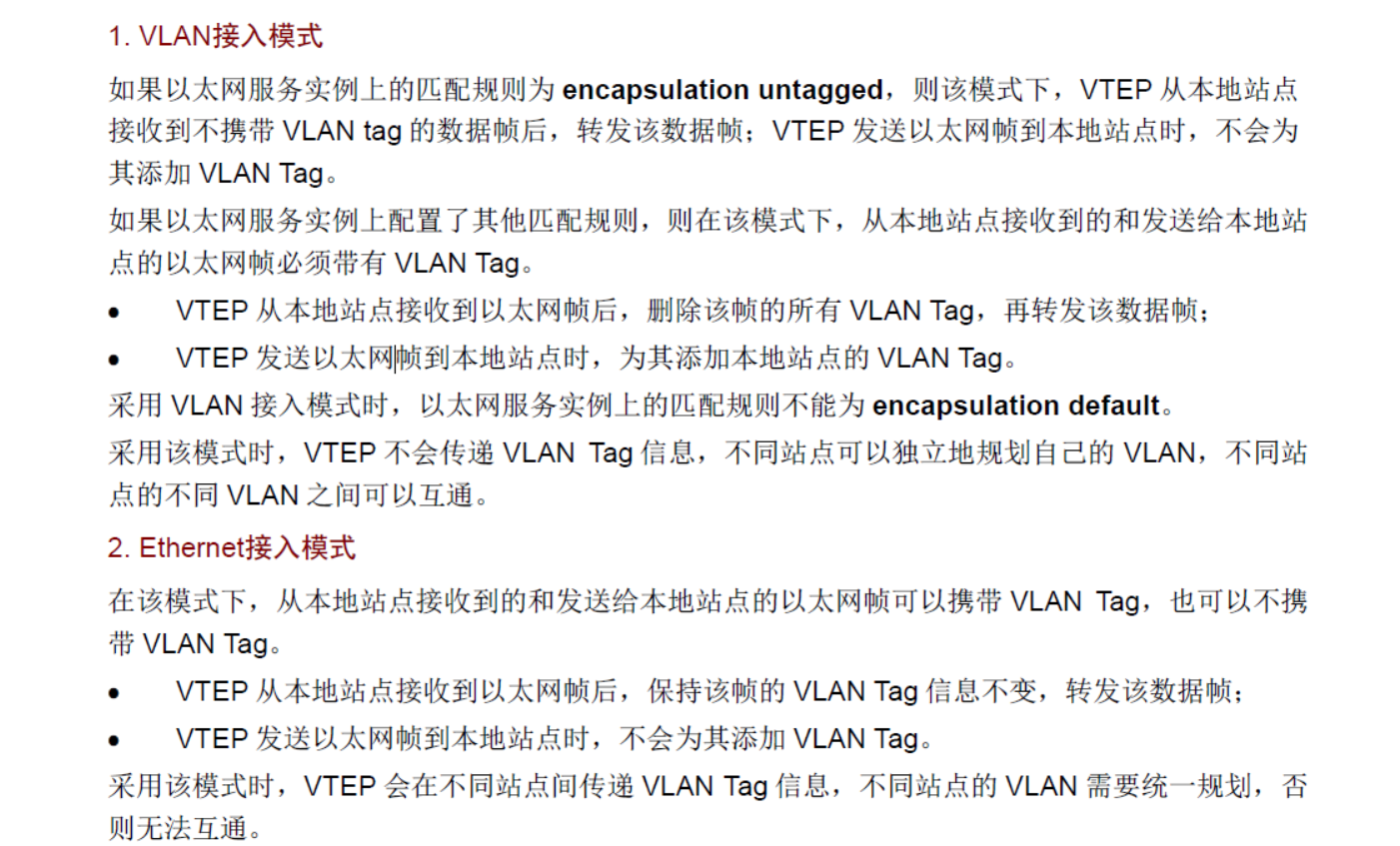

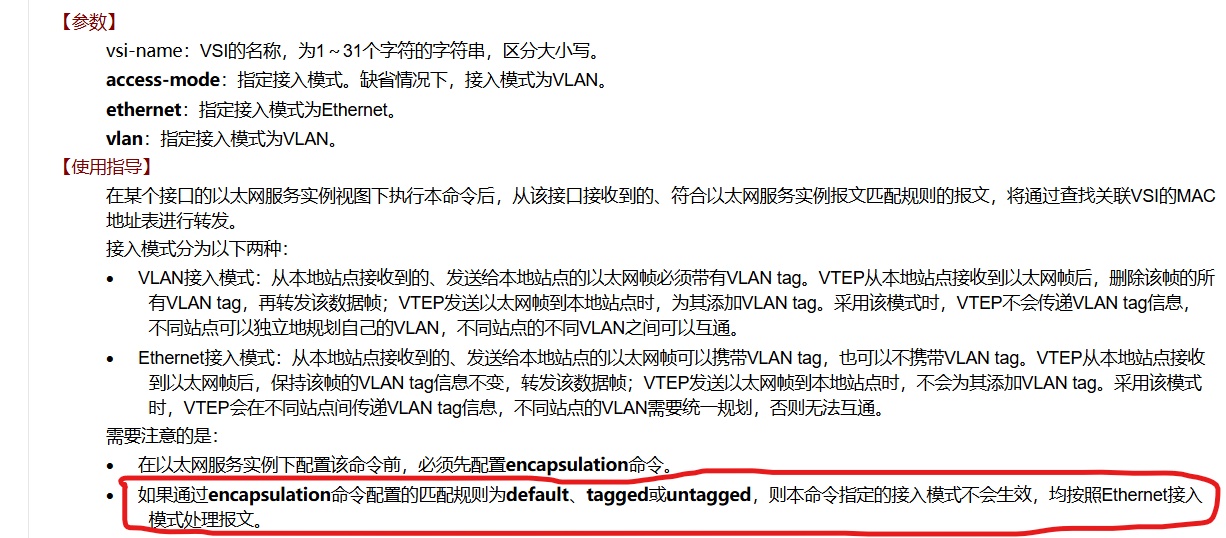

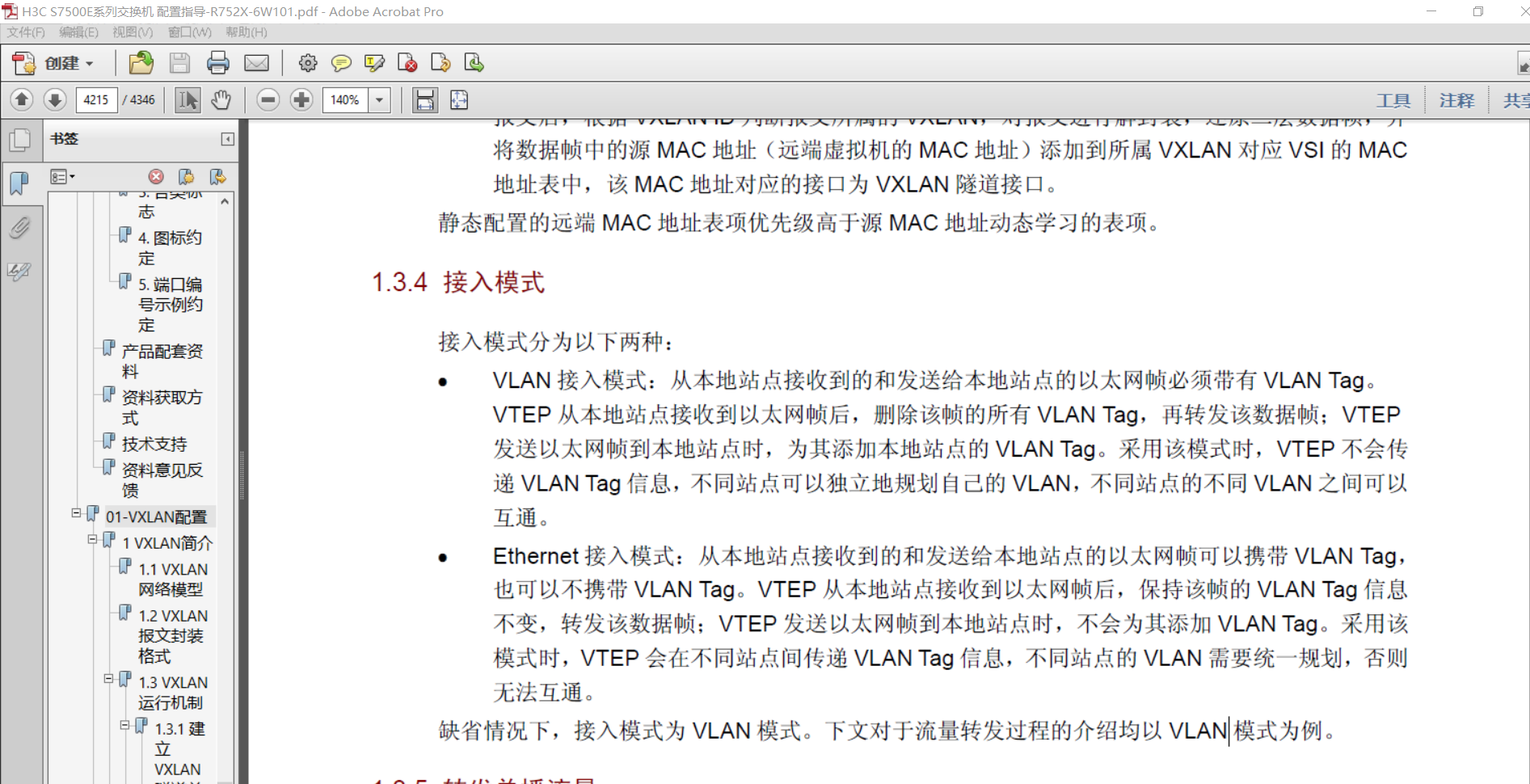

以上截图皆来自h3c官方文档,只是不同设备不同软件版本而已。

最近在研究vxlan,好奇vtep怎么处理本地站点以及别的站点过来的vlan tag和无vlan tag以太网帧时候。起初学习vxlan时候,用的是第一截图文文档,知道h3c有定义这两种接入模式,还说vlan接入模式下,vtep从本地站点接收的以太网帧必须带vlan tag,我就好奇为啥,做了实验,发现并不是,起码在encapsulattion tagged/untagged/default下,都是可以接无vlant tag以太网帧的。然后就查了官网vxlan资料。竟然找到三种不同说法。

实在无语,太乱了,vxlan这么常用技术,你搞这个接入模式,关于啥作用说法不统一呢,又不是啥某个设备特性东西。

最佳答案

粉丝:32人 关注:1人

VXLAN中的接入模式主要分为VLAN模式和Ethernet模式,这两种模式在处理以太网帧的VLAN Tag时有所不同。

VLAN模式下,VTEP(VXLAN Tunnel End Point)在接收和发送以太网帧时,要求帧必须带有VLAN Tag。接收到的帧会先删除外层VLAN Tag,然后根据VLAN与VXLAN的映射关系进行VXLAN封装。发送时,VTEP解封装VXLAN报文,并根据本地站点的VLAN与VXLAN映射关系为报文添加VLAN Tag。这种模式下,VTEP不会传递VLAN Tag。

Ethernet模式则可能允许无VLAN Tag的以太网帧通过,具体处理方式可能依据具体实现而有所不同,但通常不会像VLAN模式那样强制要求VLAN Tag的存在,也不会进行VLAN Tag的添加或删除操作。

在实际应用中,选择哪种接入模式取决于网络设计和需求,比如是否需要保留或传递VLAN信息。对于希望统一接入模式的建议,可以考虑网络的整体设计和管理需求,选择最适合的模式,并在必要时通过配置调整来实现一致性。

3 个回答
粉丝:2人 关注:0人

他可能不同设备支持的功能不一样

这几个配置命令都一样,你不能搞得效果不一样吧,而且还是这种常用得技术知识点,这不容易有坑吗

zhiliao_PV7VA 发表时间:2025-03-13 更多>>

这几个配置命令都一样,你不能搞得效果不一样吧,而且还是这种常用得技术知识点,这不容易有坑吗

zhiliao_PV7VA 发表时间:2025-03-13
粉丝:1人 关注:1人

华三有些设备不同型号不同版本的资料维护时间不太一样,

vxlan的vlan接入模式和以太网模式其实在ac口未放通报文携带的vlan tag时,不影响VM互访。报文还是可以匹配到s-vid的。和接口放通与否无关。也就是说AC口不检查vlan tag

只是说在vlan接入模式下配svid,当报文携带vlan tag到达ac口,匹配服务实例2000,关联vsi vpnvxlan,删除该帧的VLAN Tag,到达远端leaf设备后,查表并为其添加该服务实例下的s-vid标签

 配untag,报文不携带vlan tag到达ac口,匹配服务实例3000,到达远端leaf设备后,依旧查表,由于报文匹配的是untag,则由ac口发出的报文是不携带vlan标签的

你第一段说得ac口未放通vlan tag,是说二层端口access,trunk,hybrid那些对vlan tag的允许或拒绝这些吗

zhiliao_PV7VA 发表时间:2025-03-13 更多>>

我也有想到,h3c研发这vlxan时候,可能沟通协作不统一,或者版本更新迭代,里面有些说法功能已经是过世得,不用拉。但vxlan也快10多年,早就应该稳定,功能统一拉,把那些旧说法删掉

zhiliao_PV7VA 发表时间:2025-03-13

你第一段说得ac口未放通vlan tag,是说二层端口access,trunk,hybrid那些对vlan tag的允许或拒绝这些吗

zhiliao_PV7VA 发表时间:2025-03-13
恋雨 四段
粉丝:4人 关注:0人

他这个接入模式我都搞蒙了,如果是路由器配置的VXLAN和交换机配置的VXLAN,vlan接入模式和ethernet模式的说明刚好反过来,我都服了。

可以看出h3c搞这个时候,内部没有完全协作沟通好

zhiliao_PV7VA 发表时间:2025-03-12 更多>>

可以看出h3c搞这个时候,内部没有完全协作沟通好

zhiliao_PV7VA 发表时间:2025-03-12
