多级m-lag的stp配置

2025-03-12提问
  • 0关注
  • 0收藏,1185浏览
粉丝:0人 关注:9人

问题描述:

多级m-lag的stp根怎么规划配置

最佳答案

已采纳
粉丝:32人 关注:1人

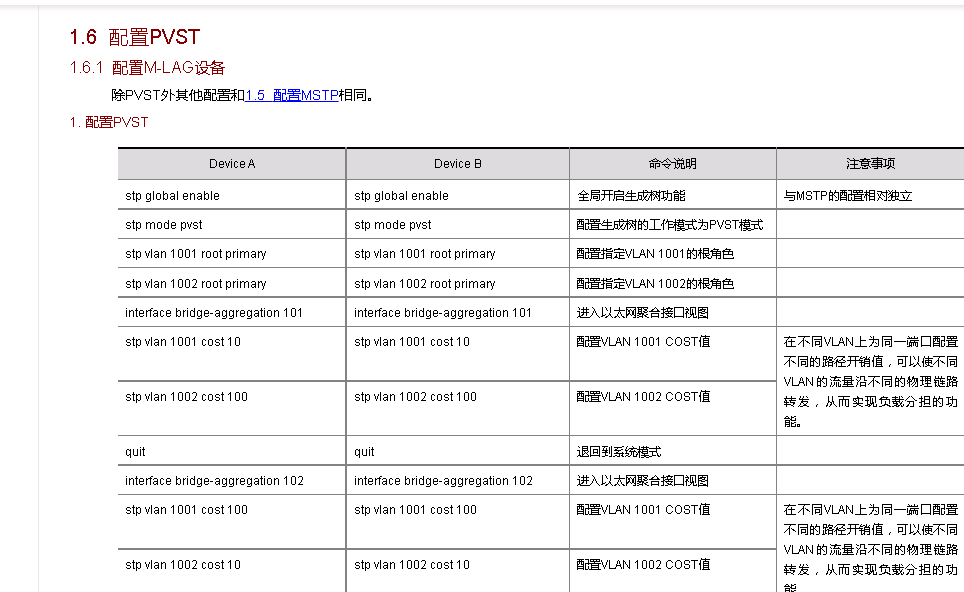

你好,参考这个配置https://www.h3c.com/cn/d_202209/1699112_30005_0.htm#_Toc112838767

暂无评论

2 个回答
粉丝:116人 关注:9人

在多级M-LAG(Multichassis Link Aggregation Group,跨设备链路聚合组)配置中,STP(生成树协议)根的规划配置是确保网络稳定性和避免环路的关键步骤。以下是基于V-STP(Virtual Spanning Tree Protocol,虚拟生成树协议)方式的多级M-LAG中STP根的配置步骤和注意事项:

一、配置环境说明

• 设备:多级M-LAG环境中的交换机设备,如DeviceA、DeviceB(接入层),DeviceC、DeviceD(聚合层),以及可能的核心层设备。

• 协议:STP/RSTP(快速生成树协议),V-STP。

• 需求:实现多级M-LAG互联,避免网络环路,提高网络可靠性。

二、配置步骤

1. 进入系统视图

    • 在每台交换机上执行system-view命令,进入系统视图。

2. 配置STP/RSTP模式

    • 执行stp mode {stp | rstp}命令,配置交换设备的生成树协议为STP或RSTP模式。在多级M-LAG中,通常使用RSTP以提高收敛速度。

3. 配置V-STP

    • 执行stp v-stp enable命令,使能STP进入跨设备组合工作模式。V-STP能够将两台M-LAG设备的STP协议虚拟成一台设备的STP协议,对外呈现为一台设备进行STP协议计算。

4. 配置DFS Group

    • 执行dfs-group dfs-group-id命令,创建DFS Group并进入DFS-Group视图。DFS Group用于设备之间的配对和心跳报文的交互。

    • 根据实际场景选择配置DFS Group绑定nickname或IP地址。在多级M-LAG中,通常配置DFS Group绑定IP地址。

5. 配置Peer-Link

    • Peer-Link是M-LAG设备之间用于交互同步报文和心跳报文的链路。需要配置Peer-Link接口并加入相应的链路聚合组(Eth-Trunk)。

    • 在M-LAG主备设备上配置相同的Peer-Link接口和链路聚合模式(如LACP静态)。

6. 配置M-LAG成员接口

    • 将需要参与M-LAG的成员接口加入相应的链路聚合组,并配置为Trunk模式,允许通过相应的VLAN。

    • 将DFS组与M-LAG成员接口关联。

7. (可选)配置双活网关

    • 在多级M-LAG中,可以配置双活网关以提高网络的可用性和灵活性。双活网关需要配置在聚合层或核心层的M-LAG设备上。

8. 配置STP根桥(仅当使用根桥方式时)

    • 如果选择使用根桥方式配置M-LAG,则需要手动配置M-LAG配对的两台设备为STP网络的根桥,并配置相同的桥ID。然而,在多级M-LAG部署中,通常推荐使用V-STP方式以避免配置复杂性和潜在的环路问题。

三、注意事项

• STP/RSTP定时器配置一致:在组成M-LAG的两台设备上,STP/RSTP定时器的配置必须一致,否则可能导致网络拓扑震荡。

• Peer-Link接口STP功能开启:在V-STP场景中,由于两端设备需要通过Peer-Link链路交互报文进行STP虚拟化计算,因此需要将Peer-Link接口的STP功能开启。

• 避免环路:多级M-LAG互联必须基于V-STP方式进行配置,以确保两台设备以同一个状态对外进行STP协商,从而避免环路的发生。

• 配置顺序:在V-STP场景中,推荐按照配置V-STP、配置DFS Group和Peer-Link接口、配置M-LAG成员接口的顺序进行配置。

综上所述,多级M-LAG中STP根的规划配置主要依赖于V-STP方式的配置,通过V-STP将两台M-LAG设备的STP协议虚拟成一台设备的STP协议,从而简化配置并避免环路的发生。同时,需要注意STP/RSTP定时器的配置一致性、Peer-Link接口STP功能的开启以及配置顺序等关键步骤和注意事项。
