华三M9008的防火墙板卡问题

2025-03-14提问
  • 0关注
  • 0收藏,727浏览
粉丝:0人 关注:0人

问题描述:

华三M9008的防火墙板卡故障,换了张供应商的新板卡后提示一下错误:

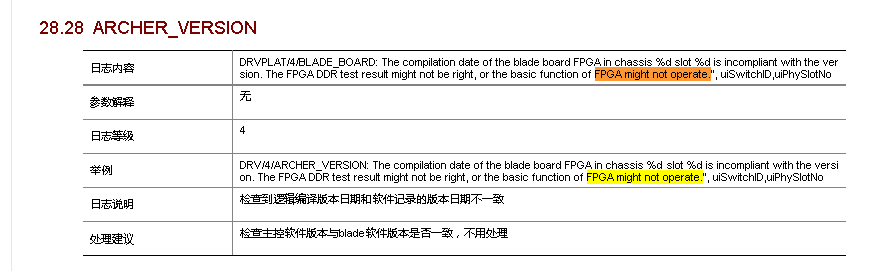

DRV/4/ARCHER_VERSION: The compilation date of the blade board FPGA in chassis 1 slot 2 is incompliant with the version. The FPGA DDR test result might not be right, or the basic function of FPGA might not operate.

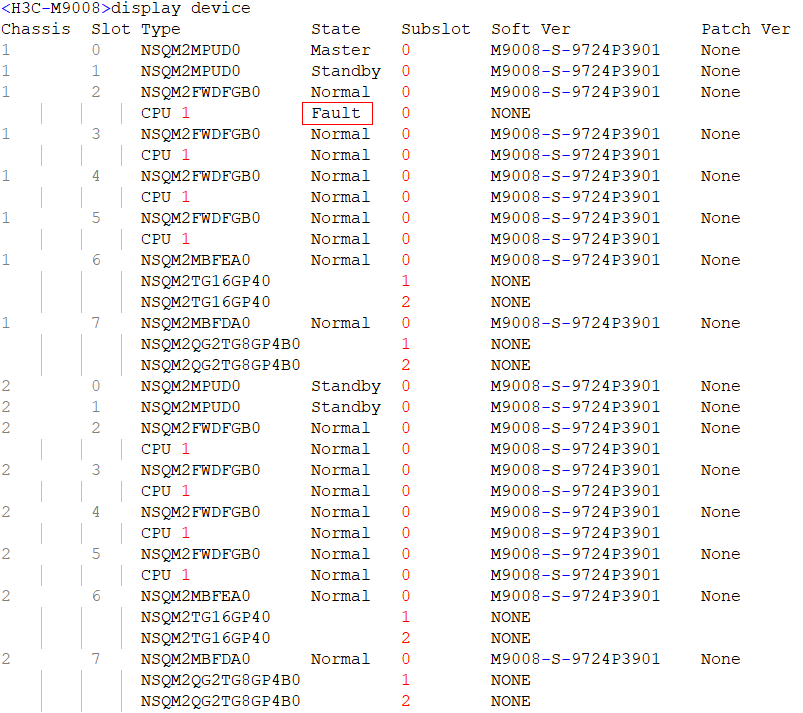

然后查看display device 信息看板卡状态也是不正常的,

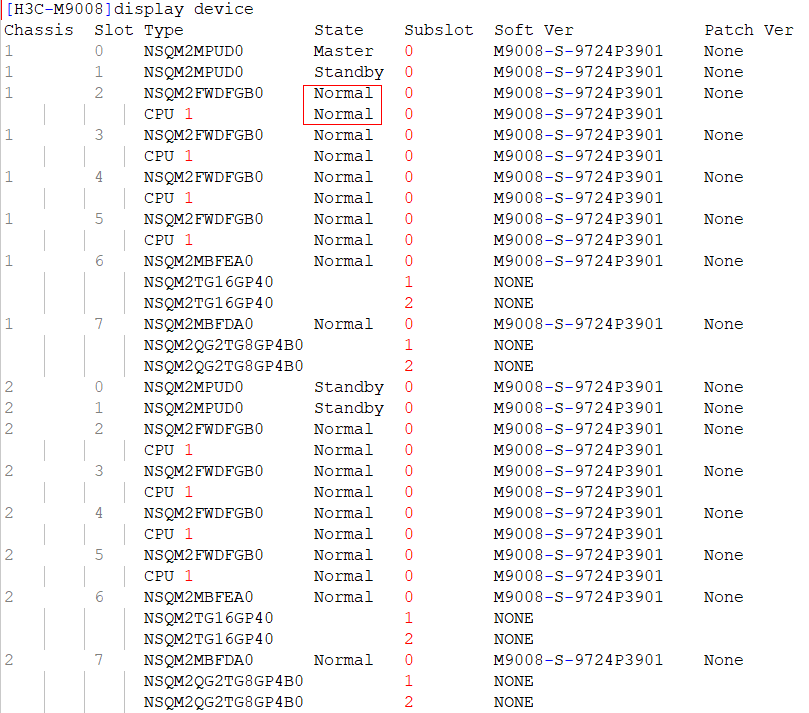

然后过几天后板卡注册正常了,以下是display device 的信息:

但是会提示以下日志报错:

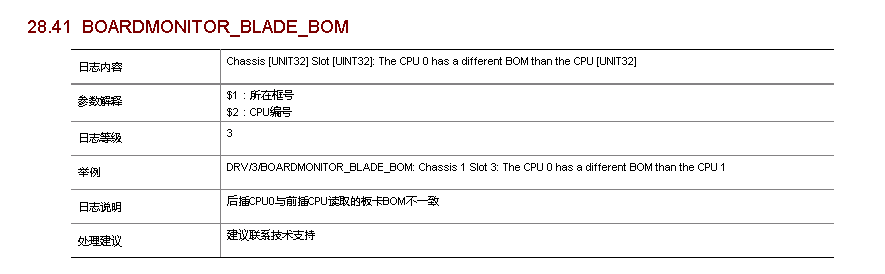

DRV/3/BOARD_MONITOR_BLADE_TYPE: -Chassis=1-Slot=2.1; Chassis 1 Slot 2: The CPU 0 has a different BOM than the CPU 1.

大佬们知道该如何去排查问题呢

最佳答案

粉丝:5人 关注:4人

华三M9008防火墙板卡故障解决方案

一、故障原因分析

根据报错信息DRV/4/ARCHER_VERSION,新更换的防火墙板卡FPGA版本与整机系统不兼容,导致DDR测试异常和基础功能失效‌。display device显示板卡状态异常,可能由以下原因导致:

  1. 固件版本冲突‌:新板卡FPGA编译版本与主控板或系统软件版本不匹配‌。
  2. 硬件兼容性问题‌:供应商提供的板卡与设备型号/批次存在兼容性缺陷‌。
  3. 配置未同步‌:更换板卡后未完成版本同步或配置加载‌。

二、解决步骤

  1. 检查物理安装与兼容性

    • 确认新板卡型号为‌M9008专用防火墙板卡‌,且槽位(Slot 2)安装正确‌。
    • 通过命令display version查看整机系统版本,并与供应商核实新板卡FPGA固件是否适配当前系统版本‌。
  2. 升级/回退FPGA固件

    • 从华三官网下载与当前系统版本匹配的FPGA固件包,通过FTP/TFTP上传至设备‌。
    • 执行固件升级命令(以实际文件名和槽位为准):

      upgrade fpga chassis 1 slot 2 filename firewall_fpga.bin
    • 重启板卡验证状态:reset slot 2,再次执行display device检查板卡状态‌。
  3. 同步主控板与业务板版本

    • 若主控板版本较低,需同步升级主控板系统:

      system-working-mode standard # 切换为标准模式 install feature-software chassis 1 slot 2 # 加载业务板特性包
    • 通过display version chassis 1 slot 2验证版本一致性‌。
  4. 检查配置加载状态

    • 确认业务板配置已加载:

      display current-configuration slot 2
    • 若配置缺失,通过copy running-configuration slot 2同步主控板配置‌。

三、补充说明

  • 厂商支持‌:若上述操作无效,需联系华三技术支持获取定制化FPGA版本或更换兼容板卡‌。
  • 日志分析‌:通过display logbuffer检查ARCHER_VERSION相关告警的详细上下文,定位版本冲突细节‌。
  • 风险规避‌:更换关键板卡前,建议通过display comp-matrix命令验证硬件兼容性矩阵‌

暂无评论

3 个回答
粉丝:32人 关注:1人

该日志提示表示后插CPU0与前插CPU读取的板卡BOM不一致,日志等级为3,属于正常提示,不影响系统正常运行,可以联系技术支持咨询一下。



用命令display system stable state查看一下板卡状态是不是stable的

暂无评论

粉丝:125人 关注:1人

继续找供应商修就行了


暂无评论

粉丝:112人 关注:0人

您好,参考

根据您提供的错误信息和搜索结果,以下是针对华三M9008防火墙板卡故障的处理建议:

错误信息分析

错误含义:该错误信息表明在机箱1槽位2的防火墙板卡的FPGA编译日期不符合版本要求,可能导致FPGA的DDR测试结果不准确,或者FPGA的基本功能无法正常运行。

处理步骤

检查板卡状态

使用display device命令查看板卡的详细状态信息,确认板卡是否存在其他异常状态。

检查FPGA版本

使用display boot-loader命令查看板卡的FPGA版本信息,确认新板卡的FPGA版本是否与设备兼容。

更新FPGA固件

如果FPGA版本不匹配,尝试更新板卡的FPGA固件到最新版本。可以通过华三设备的升级工具或联系技术支持获取固件更新包。

重新插拔板卡

尝试将板卡从槽位中拔出,然后重新插入,确保连接良好。

检查硬件连接

检查板卡与主板之间的连接是否牢固,确保没有松动或损坏的情况。

暂无评论
