思科MST对接华三5130 MST

2025-03-14提问
  • 0关注
  • 0收藏,582浏览
粉丝:0人 关注:0人

问题描述:

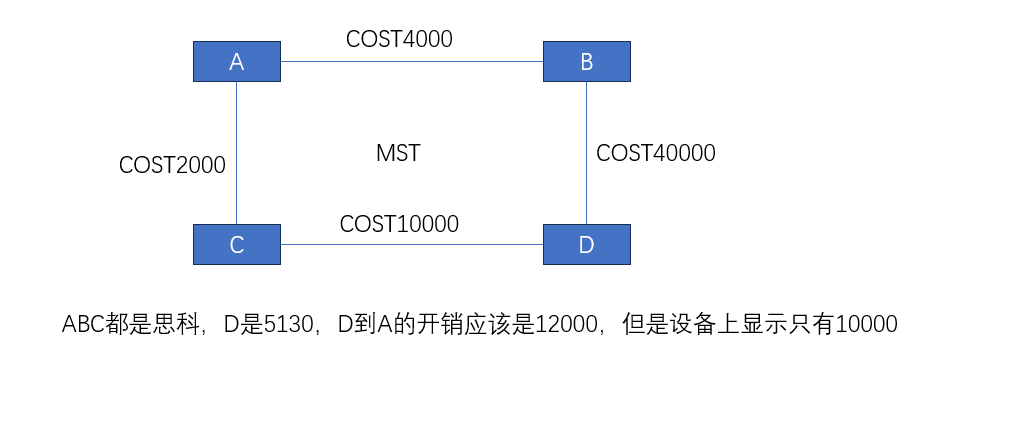

拓扑大致如此,在5130上display stp显示erpc的值仅有10000,并未将思科C的2000计算进去,COST错误计算的原因求助

最佳答案

已采纳
粉丝:120人 关注:9人

一、ERPC计算不一致的原因分析

  1. MST域配置不匹配
    H3C与思科设备的MST域名称、修订级别(Revision)、VLAN-Instance映射表未完全一致,导致双方无法识别对方的BPDU摘要,ERPC值未正确累加‌。
    验证方法:在双方设备执行display stp region-configuration,对比域配置参数。

  2. 摘要侦听功能未启用
    H3C设备未在与思科对接的端口启用stp config-digest-snooping,导致无法解析思科私有BPDU中的路径开销(Path Cost)信息‌。
    关键现象:H3C设备仅计算本地端口默认Cost(如10000),忽略思科通告的2000。

  3. BPDU格式兼容性问题
    思科MST默认使用私有BPDU格式(目的MAC为01-00-0C-CC-CC-CD),而H3C基于IEEE标准(目的MAC为01-80-C2-00-00-00),导致H3C无法正确解析思科BPDU中的ERPC字段‌。


二、解决方案

  1. 强制启用摘要侦听
    在H3C S5130与思科直连的接口下配置:

    interface GigabitEthernet1/0/1 stp config-digest-snooping

    此命令使H3C能识别思科BPDU中的摘要信息,正确计算ERPC‌。

  2. 统一MST域配置

    • 域名称:确保双方region-name完全一致(区分大小写)。
    • 修订级别:通过revision-level配置相同数值(如1)。
    • VLAN映射表:实例(Instance)与VLAN的绑定关系需完全匹配‌。
      示例配置
    stp region-configuration instance 1 vlan 10 instance 2 vlan 20 region-name H3C_Cisco_MST revision-level 1 active region-configuration
  3. 调整路径开销计算模式

    • 检查思科与H3C的路径开销计算方法是否一致(长格式或短格式)。
    • 在H3C设备全局启用IEEE标准计算模式:
      stp pathcost-standard dot1t # 长格式(默认值范围:1-200,000)
      或在接口手动指定Cost值:
      interface GigabitEthernet1/0/1 stp cost 2000
      确保与思科端口Cost值匹配‌。

三、验证与调试

  1. 检查ERPC计算结果

    display stp instance 1 # 查看指定实例的ERPC值是否包含思科通告的2000
  2. 抓包分析BPDU交互
    在H3C设备直连端口捕获BPDU,确认是否包含思科发送的Path Cost字段,并检查摘要字段是否被正确解析‌。

  3. 日志与告警监控

    display stp event-log # 检查是否有"BPDU digest mismatch"或"instance mapping error"告警‌:ml-citation{ref="1,3" data="citationList"}

四、配置差异对比表

参数H3C S5130默认值思科默认值关键影响
BPDU目的MAC01-80-C2-00-00-0001-00-0C-CC-CC-CD格式不兼容需启用摘要侦听‌
路径开销格式dot1t(长格式)short(短格式)需统一计算标准或手动指定Cost‌
摘要侦听需手动启用自动支持私有格式未启用导致ERPC计算错误‌

通过以上配置调整,可解决ERPC值未累加思科路径开销的问题。若仍存在异常,建议升级H3C设备至最新版本固件以增强MSTP兼容性‌



开了侦听后,显示的cost应该是10000,还是12000,检查设备是全局接口都开了的

zhiliao_GAXurk 发表时间:2025-03-14 更多>>

开了侦听后,显示的cost应该是10000,还是12000,检查设备是全局接口都开了的

zhiliao_GAXurk 发表时间:2025-03-14
1 个回答
粉丝:112人 关注:0人

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Home/Switches/00-Public/Configure/Interoperability_Guides/H3C-DSF_Long/?CHID=733707#_Toc149654664


   H3CMSTPCiscoMSTP可以完全互通

为了实现互通,在保证相连的H3C交换机域配置和Cisco交换机域配置完全一致的前提下,还需要H3C设备上通过stp config-digest-snooping命令在每一个和Cisco交换机相连的端口上开启摘要侦听功能功能。

另外,H3C设备Comware V5 MSTP默认BPDU封装格式为legacyComware V7 MSTP默认BPDU封装格式为802.1s。在Cisco设备上需要通过spanning-tree mst pre-standardlegacyno spanning-tree mst pre-standard802.1s命令,将MSTP BPDU封装格式修改为legacy 802.1s,使得H3C设备和Cisco设备的MSTP BPDU封装格式一致
