1  链路负载均衡配置举例

1.1  简介

本文档介绍设备的链路负载均衡配置举例，包括负载均衡出接口，免负载均衡地址，负载均衡策略的链路负载均衡配置。

在配置链路负载均衡前，先了解如下几个定义：

·     负载均衡：负载均衡建立在现有网络结构之上，扩展了网络设备和服务器的带宽、增加了吞吐量，同时提升了网络的数据处理能力、灵活性和可用性，具有低成本且有效透明的优点。负载均衡在应用模式上可分为服务器负载均衡和链路负载均衡，全局负载均衡。

·     物理链路：运营商提供的实际链路。

·     链路带宽：运营商提供给此链路的实际带宽。

·     链路阈值：流量超过此链路阈值时会进行相应带宽调度。

·     链路权重：多条链路在同一调度策略中，根据加权调度算法将目标流量根据权重比进行分发。

·     优先级：多条链路在同一调度策略中，根据由上到下的优先级顺序将目标流量进行分发。

·     健康检查：检查运营商链路的质量。

·     会话保持：匹配源目ip的同一会话在老化时间内走同一条链路。使用源地址hash，这样就可以保证同一源地址的所有请求使用唯一接口完成转发。

1.2  配置前提

本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。

本文档假设您已了解链路负载均衡的特性。

1.3  使用限制

链路负载均衡策略，对于新建流量生效。

1.4  配置举例

1.4.1  组网需求

如图1所示，某公司内网办公网段IP地址为13.1.1.0/24。使用设备的ge3口连接内网设备，ge3网关地址13.1.1.1/24，在设备产品开启链路负载均衡功能，出接口ge0内网ip：10.1.1.2/24，出接口ge1内网ip：11.1.1.2/24，出接口ge2内网ip：12.1.1.2/24。具体应用需求如下：

·     将设备的配置三个负载均衡出接口，分别为出接口ge0，ge1，ge2。

·     负载均衡的三个出接口分别添加健康检查功能。

·     配置负载均衡策略1，负载均衡策略选择按照优先级进行负载均衡，匹配条件为电信运营商，添加出接口ge0。

·     配置负载均衡策略2，负载均衡策略选择按照优先级进行负载均衡，匹配条件为联通运营商，添加出接口ge1。

·     配置负载均衡策略3，负载均衡策略选择按照优先级进行负载均衡，匹配条件为移动运营商，添加出接口ge2。

·     配置负载均衡策略4，负载均衡策略选择按照权重进行负载均衡，匹配条件为默认，添加三个出接口分别为出接口ge0，ge1，ge2。

图1 链路负载均衡功能组网图

1.4.2  配置思路

·     配置链路负载均衡前，先配置链路负载均衡出接口。

·     为每个链路负载出接口添加健康检查策略，保证可以及时监控链路状态。

·     链路负载均衡策略添加相应的链路出接口，保证命中策略的流量能够按照选中接口进行转发。

1.4.3  使用版本

本举例是在R6616版本上进行配置和验证。

1.4.4  配置注意事项

·     负载均衡出接口为三层静态ip的接口，必须配置下一跳地址，出接口为pppoe，dhcp，tunnel接口，不需要手动配置下一跳地址。

·     链路负载均衡出接口，尽量为每一个出口链路配置可达的地址作为健康检查地址，这样可以及时发现出接口状态的变化。

·     Isp地址导入后，需要执行 isp address update ，导入的isp地址生效。

1.4.5  配置步骤

1. 配置地址对象

如图2所示，进入“策略配置>对象管理>地址对象> 地址对象”，点击<新建>，IP地址配置为13.1.1.0/24创建办公网段地址对象，点击<提交>。

图2 配置地址对象

2. 配置默认路由

如图3所示，在设备上进入“网络配置>路由管理>静态路由”，点击<新建>，配置三条默认路由。

图3 配置默认路由

3. 配置出接口的源NAT

如图4所示，在设备上进入“策略配置>NAT转换策略>源NAT”，点击<新建>，配置三个源NAT。

图4 配置出接口源NAT

4. 配置负载均衡出接口（3个出接口）

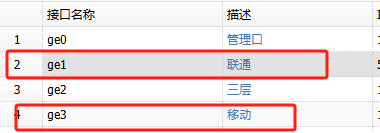

如图5，图6，图7所示，在设备上进入“策略配置>负载均衡策略>负载均衡出接口”，点击<新建>，配置三个负载均衡出接口。

图5 电信出接口

图6 联通出接口

图7 移动出接口

5. 配置负载均衡策略

如图8，图9，图10，图11所示，在设备上进入“策略配置>负载均衡策略>负载均衡策略”，点击<新建>，配置四条负载均衡策略。

图8 电信链路负载均衡策略

图9 联通链路负载均衡策略

图10 移动链路负载均衡策略

图11 默认链路负载均衡策略

1.4.6  验证配置

(1)     验证电信用户的流量从电信链路发送出去

如图12所示，观察所有用户访问14.1.1.0/24网段的流量全部从电信链路转发出去（前提：目的地址14.1.1.0网段，加入到isp电信运营商中）。

导入ISP地址后，需要update才能生效，命令如下：

Host# copy ftp 192.168.2.178 isp_addr.txt isp_address

Download file isp_addr.txt….

100%[======================================>] 34,559           --.-k/s           in 0.02s

Download file(isp_addr.txt) success.

Host# config teminal

Host(config)# isp address update

图12 负载均衡策略中观察电信策略的匹配次数

(2)     验证联通用户的流量从联通链路发送出去

如图13所示，观察所有用户访问14.1.1.0/24网段的流量全部从联通链路转发出去（前提：目的地址14.1.1.0网段，加入到isp联通运营商中）。

图13 负载均衡策略中观察联通策略的匹配次数

(3)     验证移动用户的流量从移动链路发送出去

如图14所示，观察所有用户访问14.1.1.0/24网段的流量全部从移动链路转发出去（前提：目的地址14.1.1.0网段，加入到isp移动运营商中）。

图14 负载均衡策略中观察移动策略的匹配次数

(4)     验证其它用户的流量按照出接口的带宽比，按比例发送出去

如图15、图16所示，观察所有用户访问14.1.1.0/24网段的流量全部从所有链路按配置比例10:20:30转发出去（前提：目的地址14.1.1.0网段，不属于任何运营商中）。

图15 负载均衡策略中观察默认策略的匹配次数

图16 负载均衡策略中观察默认策略的匹配次数，每个接口是否按照比例10：20：30进行转发

1.4.7  配置文件

Device:WD-D# display running-config lb-policy

!

lb-policy wans interface ge1-0

 description 电信链路

 next-hop 10.1.1.1

 monitor enable

 monitor 电信健康检查 ping 10.1.1.1 1 10

lb-policy wans interface ge1-1

 description 联通链路

 next-hop 11.1.1.1

 monitor enable

 monitor 联通健康检查 ping 11.1.1.1 1 10

lb-policy wans interface ge1-2

 description 移动链路

 next-hop 12.1.1.1

 monitor enable

 monitor 移动健康检查 ping 12.1.1.1 1 10

!

lb-policy any any ChinaTelecom any any any always 1

 description 电信链路

 out-interface ge1-0 10

lb-policy any any ChinaUnicom any any any always 2

 description 联通链路

 out-interface ge1-1 10

lb-policy any any ChinaMobile any any any always 3

 description 移动链路

 out-interface ge1-2 10

lb-policy any any any any any any always 4

 mode weight-ratio

 description 默认所有链路

 out-interface ge1-0 10

 out-interface ge1-1 10

 out-interface ge1-2 10

!

Device:WD-D#
