环形堆叠bfdmad

2025-04-27提问
  • 0关注
  • 0收藏,442浏览
粉丝:0人 关注:3人

问题描述:

环形堆叠bfdmad该怎么配?

最佳答案

粉丝:0人 关注:3人

#

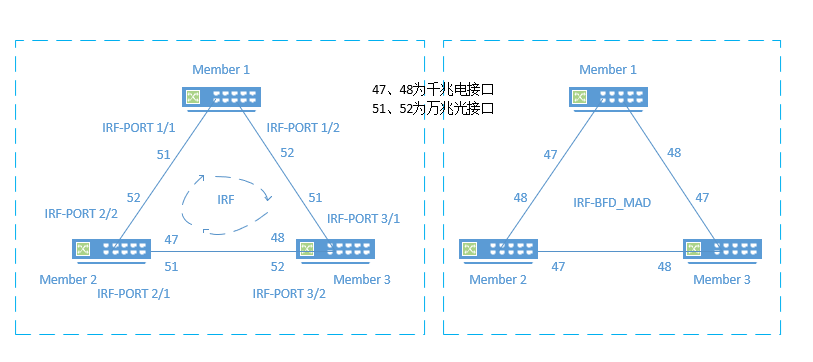

irf-port 1/1
port group interface Ten-GigabitEthernet1/0/52
#
irf-port 1/2
port group interface Ten-GigabitEthernet1/0/51
#
irf-port 2/1
port group interface Ten-GigabitEthernet2/0/51
#
irf-port 2/2
port group interface Ten-GigabitEthernet2/0/52
#
irf-port 3/1
port group interface Ten-GigabitEthernet3/0/51
#
irf-port 3/2
port group interface Ten-GigabitEthernet3/0/52

#

interface Vlan-interface99
mad bfd enable
mad ip address 192.168.130.3 255.255.255.0 member 1
mad ip address 192.168.130.4 255.255.255.0 member 2
mad ip address 192.168.130.5 255.255.255.0 member 3
#

interface GigabitEthernet1|2|3/0/48
port link-mode bridge
port access vlan 99
undo stp enable
#

interface GigabitEthernet1|2|3/0/47
port link-mode bridge
port access vlan 99
undo stp enable


2 个回答
粉丝:100人 关注:9人

每台设备都接一根线到中间设备做检测

聚合做LDAP

zhiliao_sEUyB 发表时间:2025-04-27 更多>>

没有中间设备

zhiliao_9srwzR 发表时间:2025-04-27

聚合做LDAP

zhiliao_sEUyB 发表时间:2025-04-27

我之前是这样子做的,你可以参考一下

看了下面的,mad检测的物理接口是环路的,又关闭了STP,要么是一根线,要么两根线做聚合,等于说 47口和48口做聚合就行了

沉鱼落雁_解决问题看主页 发表时间:2025-04-27 更多>>

你mad检测怎么配置的?

zhiliao_9srwzR 发表时间:2025-04-27

和手册案例的一样,不过这个是真机,不是模拟器做出来的,模拟器会卡死机

沉鱼落雁_解决问题看主页 发表时间:2025-04-27

我按你这个方法做mad检测,mad三台设备三个ip,插上拔掉一根堆叠线后回重启设备

zhiliao_9srwzR 发表时间:2025-04-27

堆叠分裂本来就是会重启设备,mad检测会让备堆叠组的设备关闭接口

沉鱼落雁_解决问题看主页 发表时间:2025-04-27

问题是我不是一个环形的吗,拔一根不会分裂吧?

zhiliao_9srwzR 发表时间:2025-04-27

是真机吗,环形是不会分裂,看下堆叠是否是三个,可以看我主页

沉鱼落雁_解决问题看主页 发表时间:2025-04-27

兄弟,看看这样是否正确配置? # irf-port 1/1 port group interface Ten-GigabitEthernet1/0/52 # irf-port 1/2 port group interface Ten-GigabitEthernet1/0/51 # irf-port 2/1 port group interface Ten-GigabitEthernet2/0/51 # irf-port 2/2 port group interface Ten-GigabitEthernet2/0/52 # irf-port 3/1 port group interface Ten-GigabitEthernet3/0/51 # irf-port 3/2 port group interface Ten-GigabitEthernet3/0/52 # interface Vlan-interface99 mad bfd enable mad ip address 192.168.130.3 255.255.255.0 member 1 mad ip address 192.168.130.4 255.255.255.0 member 2 mad ip address 192.168.130.5 255.255.255.0 member 3 # interface GigabitEthernet1|2|3/0/48 port link-mode bridge port access vlan 99 undo stp enable # interface GigabitEthernet1|2|3/0/47 port link-mode bridge port access vlan 99 undo stp enable

zhiliao_9srwzR 发表时间:2025-04-27

看了下面的,mad检测的物理接口是环路的,又关闭了STP,要么是一根线,要么两根线做聚合,等于说 47口和48口做聚合就行了

沉鱼落雁_解决问题看主页 发表时间:2025-04-27
