S5560-54S-EI与S6850-56HF 互联问题

你的网络配置描述很清楚，问题出在 服务器端口始终无法从 VLAN 401 的 DHCP 服务器获取 IP 地址，下面我一步步分析可能原因，并给出排查和处理建议。

🎯 场景简要回顾

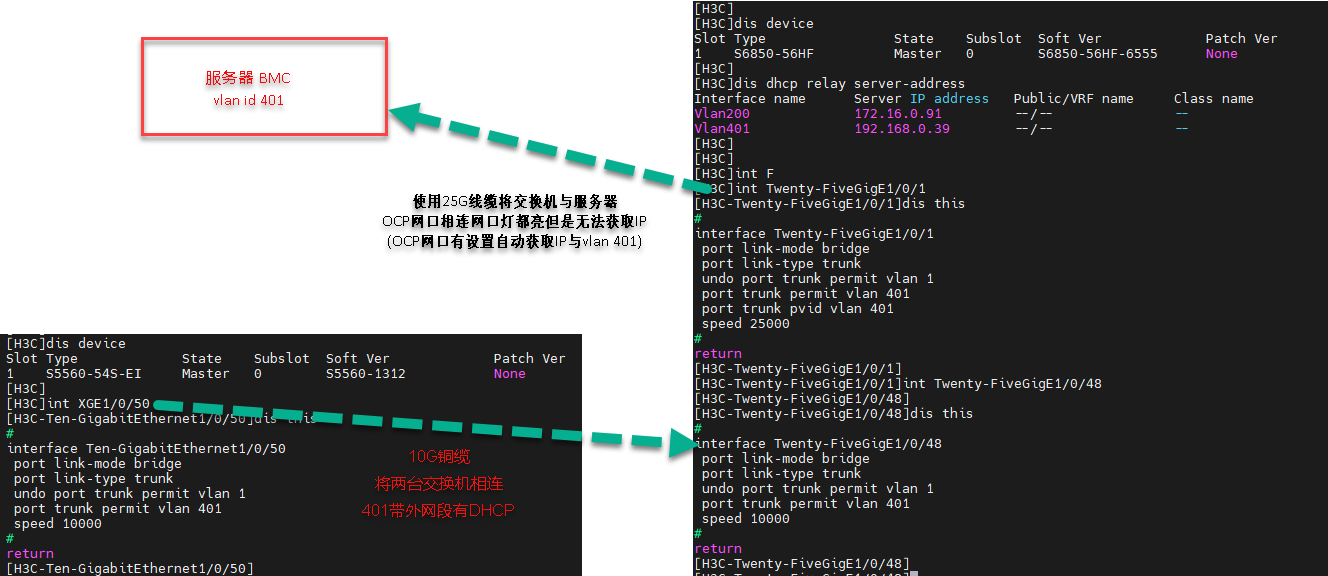

你现在的拓扑结构大致如下：

配置目标是让服务器通过 VLAN 401 自动获取 IP（DHCP），但实际上服务器没有获取到 IP。

✅ 你已经做对了的事

• 所有设备的相关端口都配置了 trunk 且允许 VLAN 401。

• 使用的是 10G DAC/光纤线连接 25G 和 10G 接口，并手动降速为 speed 10000，确保物理层连通。

• DHCP 服务确认已在 S5560-54S-EI 网络中可用。

❌ 当前无法获取 DHCP 的可能原因及排查建议

1. VLAN 401 在服务器网卡上没有生效（最常见问题）

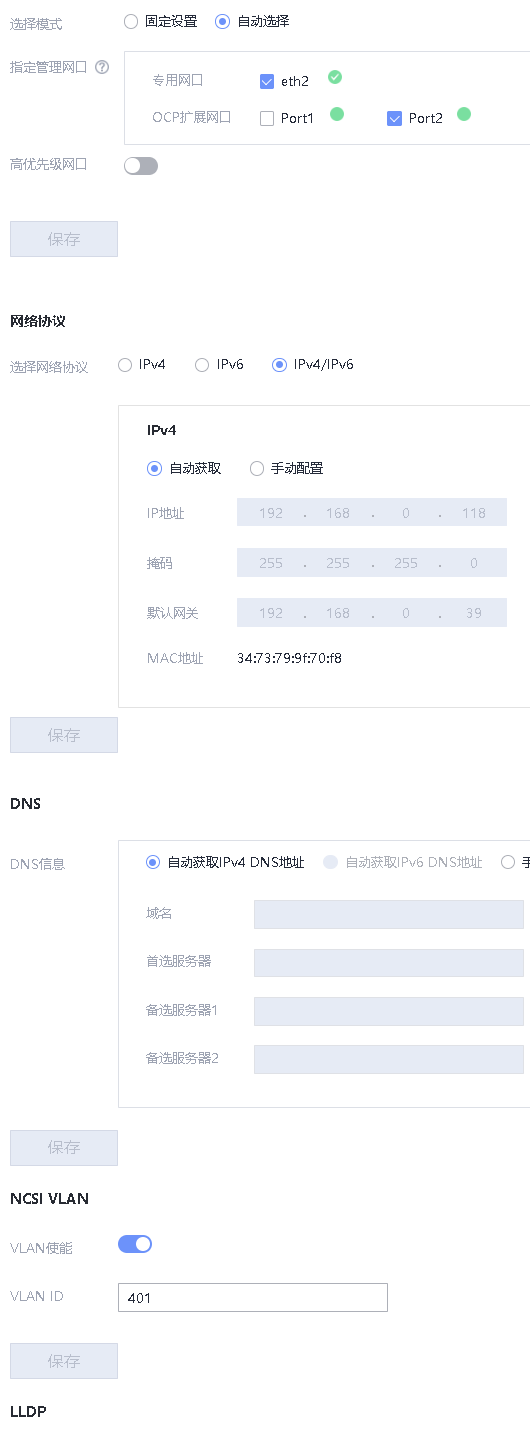

虽然你说服务器设置了 VLAN 401，但请确认以下细节：

• 如果是 Linux：

  • 是否通过 ip link add link ensX name ensX.401 type vlan id 401 创建了子接口？

  • 子接口是否已启用并配置为 DHCP？

    ip link set ensX.401 up dhclient ensX.401

• 如果是 Windows Server：

  • OCP 网卡驱动是否支持 VLAN tag？

  • 在驱动属性中是否启用了 VLAN ID 401（某些驱动需手动配置 VLAN）。

👉 建议： 服务器侧抓包确认是否有 DHCP Discover 报文发出，若无，说明 VLAN 子接口未生效或未绑定。

2. S6850-56HF 第 1 口未打标 VLAN（建议修改）

你在 Twenty-FiveGigE1/0/1 上的配置如下：

该配置表示：

• 收到无 VLAN tag 的包，默认打上 VLAN 401；

• 发出数据包保留原 VLAN 标签（即为 trunk）；

⚠️ 但是你的服务器已经设置了 VLAN 401（有 tag），此时port trunk pvid vlan 401没有作用。

👉 如果服务器已经打 tag，就不需要设置 pvid；只需要 trunk + permit 401 即可。

3. 链路中的 VLAN 401 并未穿透或未生效

建议检查：

🔍 在 S5560-54S-EI 上执行：

确认 VLAN 是否已生效，并绑定到第 50 接口。

🔍 在 S6850-56HF 上执行：

确认 VLAN 401 是否已加入接口，接口是否 up/up。

4. DHCP 报文未转发或被丢弃（可抓包确认）

在交换机上抓 DHCP 报文：

或者在服务器侧 tcpdump：

👉 如果没有看到 DHCP Discover，说明服务器网卡没有正确打 VLAN tag 或接口没起。

👉 如果有 Discover 但没有 Offer，说明 DHCP 服务器可能不可达，或者中间哪一段 VLAN 没穿通。

✅ 建议修正流程

🔧 推荐接口配置如下：

S5560-54S-EI 端口50：

S6850-56HF 第48口：

S6850-56HF 第1口（连接服务器）：

如果服务器打了 VLAN tag：

如果服务器不打 VLAN tag：

✅ 总结：常见 DHCP 获取失败原因
