M9000防火墙ospf不同vrf之间互访如何配置路由及安全策略

2025-05-30提问
  • 0关注
  • 0收藏,404浏览
粉丝:0人 关注:0人

问题描述:

源地址 10.248.68.0/24 属于TO_CMNET的vpn实例,目的地址10.248.89.0/24属于TO_BOSS的vpn实例。

ospf 1 vpn-instance TO_CMNET   ospf 2 vpn-instance TO_BOSS

路由及安全策略具体如何配置,安全策略应该是只能选定一个vrf

2 个回答
已采纳
粉丝:32人 关注:11人

vrf选入接口绑定的那个。

例如允许从TO_CMNET发起去TO_BOSS的访问,那么vrf选TO_CMNET。

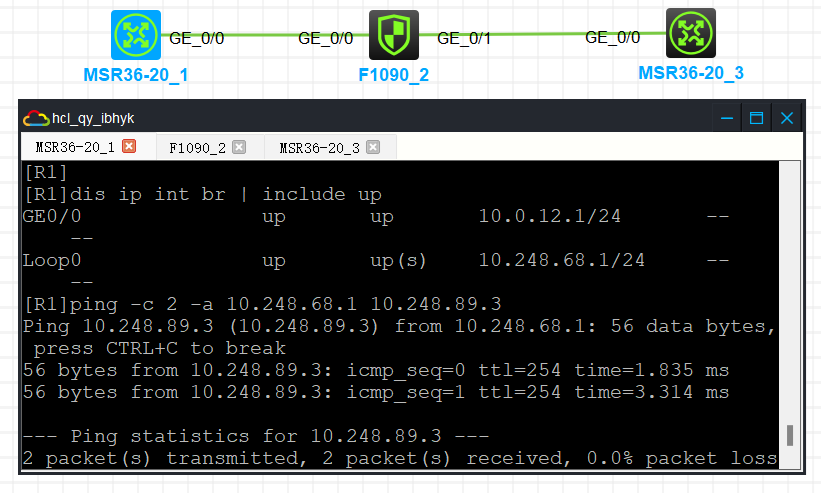

至于路由怎么写,我看你用的是ospf,直接给你做个实验吧。

防火墙关键配置(有些配置可以调整,比如引入路由的时候绑定路由策略、引入直连路由等):

 sysname F2
#
ip vpn-instance TO_BOSS
#
address-family ipv4
route-replicate from vpn-instance TO_CMNET protocol ospf 1 advertise
#
ip vpn-instance TO_CMNET
#
address-family ipv4
route-replicate from vpn-instance TO_BOSS protocol ospf 2 advertise
#
ospf 1 router-id 2.2.2.2 vpn-instance TO_CMNET
import-route ospf 2
area 0.0.0.0
network 0.0.0.0 255.255.255.255
#
ospf 2 router-id 2.2.2.2 vpn-instance TO_BOSS
import-route ospf 1
area 0.0.0.0
network 0.0.0.0 255.255.255.255
#
interface GigabitEthernet1/0/0
port link-mode route
combo enable copper
ip binding vpn-instance TO_CMNET
ip address 10.0.12.2 255.255.255.0
#
interface GigabitEthernet1/0/1
port link-mode route
combo enable copper
ip binding vpn-instance TO_BOSS
ip address 10.0.23.2 255.255.255.0
#
security-zone name A
import interface GigabitEthernet1/0/0
#
security-zone name B
import interface GigabitEthernet1/0/1
#
security-policy ip
rule 3 name ospf-TO_CMNET
action pass
vrf TO_CMNET
service ospf
rule 4 name ospf-TO_BOSS
action pass
vrf TO_BOSS
service ospf
rule 5 name test
action pass
vrf TO_CMNET
source-ip-subnet 10.248.68.0 255.255.255.0
destination-ip-subnet 10.248.89.0 255.255.255.0
#

暂无评论

粉丝:7人 关注:6人

选定出去的那个vrf配置在安全策略里面  先查路由  后匹配安全策略

暂无评论
