防火墙配置,1 口是 Untrust 其他口是 trust 想配置 如 trust 访问 untrust 要加一这 mac 加 ip 认证才通过,untrust 访问 trust 要有 ip 白名单才可以访问 trust 的所有端口。如何关闭高危端口。
(0)
最佳答案
安全策略限制就可以
不论是限制IP访问还是限制高危端口,都通过安全策略限制
本举例是在F1000-AI-55的R8860版本上进行配置和验证的。

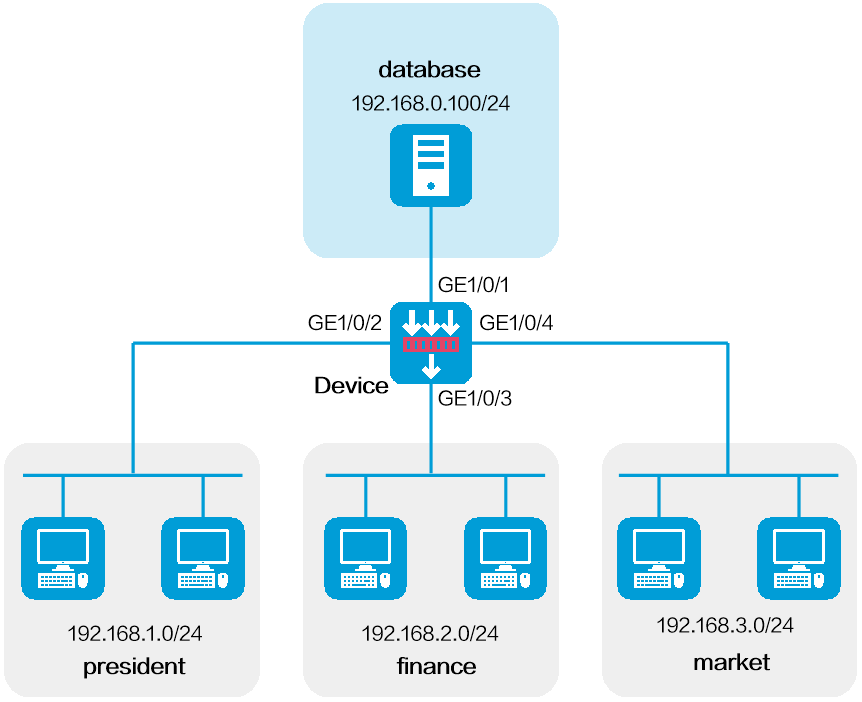

如图-1所示,某公司内的各部门之间通过Device实现互连,该公司的工作时间为每周工作日的8点到18点。通过配置安全策略,实现如下需求:
允许总裁办在任意时间、财务部在工作时间通过HTTP协议访问财务数据库服务器的Web服务。
禁止其它部门在任何时间、财务部在非工作时间通过HTTP协议访问财务数据库服务器的Web服务。
配置安全域
# 选择“网络 > 安全域”,进入安全域配置页面,依次配置如下内容。
创建名为database的安全域,并将接口GigabitEthernet1/0/1加入该安全域中
创建名为president的安全域,并将接口GigabitEthernet1/0/2加入该安全域中
创建名为finance的安全域,并将接口GigabitEthernet1/0/3加入该安全域中
创建名为market的安全域,并将接口GigabitEthernet1/0/4加入该安全域中
配置接口IP地址
# 选择“网络 > 接口 > 接口”,进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮,配置如下。
选择“IPv4地址”页签,配置IP地址/掩码:192.168.0.1/24
其他配置项使用缺省值
# 单击<确定>按钮,完成接口IP地址的配置。
# 按照同样的步骤配置接口GE1/0/2,配置如下。
IP地址/掩码:192.168.1.1/24
其他配置项使用缺省值
# 按照同样的步骤配置接口GE1/0/3,配置如下。
IP地址/掩码:192.168.2.1/24
其他配置项使用缺省值
# 按照同样的步骤配置接口GE1/0/4,配置如下。
IP地址/掩码:192.168.3.1/24
其他配置项使用缺省值
配置时间段
# 创建名为work的时间段,其时间范围为每周工作日的8点到18点。
# 选择“对象 > 对象组 > 时间段”,进入时间段配置页面,配置如下。
名称为work
周期时间段为每周工作日的8点到18点
创建源安全域president到目的安全域database的安全策略,允许总裁办在任意时间通过HTTP协议访问财务数据库服务器
# 选择“策略 > 安全策略 > 安全策略”,进入安全策略配置页面。
# 单击<新建>按钮,选择新建策略,进入新建安全策略页面,配置如下。
图-2 配置安全策略
# 其他配置项保持默认情况即可。
# 单击<确定>按钮,完成安全策略president-database的配置。
创建源安全域finance到目的安全域database的安全策略,只允许财务部在工作时间通过HTTP协议访问财务数据库服务器
# 选择“策略 > 安全策略 > 安全策略”,进入安全策略配置页面。
# 单击<新建>按钮,选择新建策略,进入新建安全策略页面,配置如下。

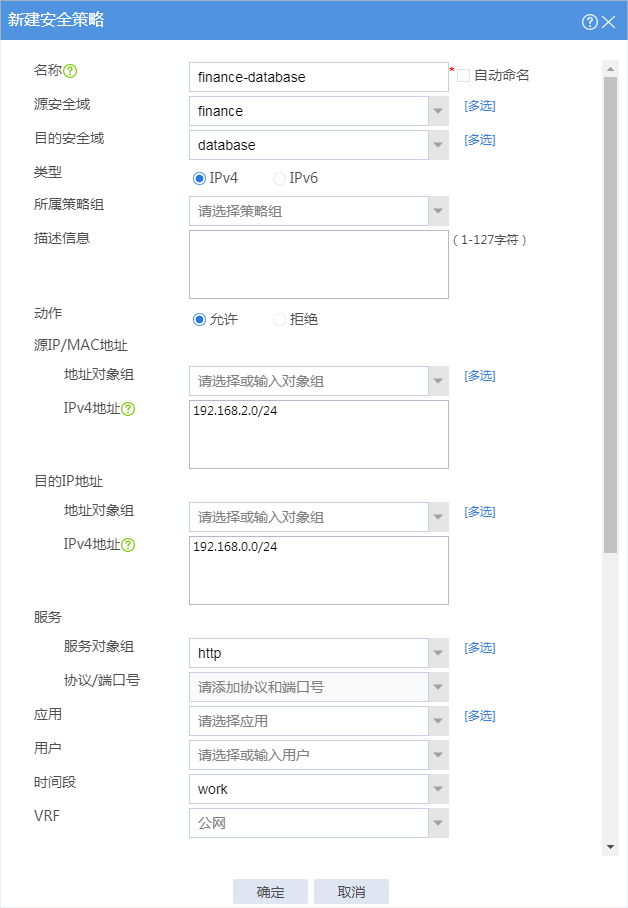

图-3 配置安全策略
# 其他配置项保持默认情况即可。
# 单击<确定>按钮,完成安全策略finance-database的配置。
创建源安全域market到目的安全域database的安全策略,禁止市场部在任何时间通过HTTP协议访问财务数据库服务器
# 选择“策略 > 安全策略 > 安全策略”,选择新建策略,进入新建安全策略页面,进入安全策略配置页面。
# 单击<新建>按钮,配置如下。
图-4 配置安全策略
# 其他配置项保持默认情况即可。
# 单击<确定>按钮,完成安全策略market-database的配置。
激活安全策略加速
# 选择“策略 > 安全策略 > 安全策略”,进入安全策略配置页面。
# 在安全策略页面,单击<立即加速>按钮,激活安全策略加速。
(0)
为了实现您的需求,您需要在防火墙设备上进行以下配置: 1. **Trust访问Untrust**: - 配置MAC和IP认证: ``` [Device] security-policy ip [Device-security-policy-ip] rule name trust-untrust-mac-ip-auth [Device-security-policy-ip-1-trust-untrust-mac-ip-auth] source-zone trust [Device-security-policy-ip-1-trust-untrust-mac-ip-auth] destination-zone untrust [Device-security-policy-ip-1-trust-untrust-mac-ip-auth] source-mac 00:11:22:33:44:55 [Device-security-policy-ip-1-trust-untrust-mac-ip-auth] source-ip-host 192.168.1.2 ``` - 确保只有通过MAC和IP认证的流量才能从Trust域访问Untrust域。 2. **Untrust访问Trust**: - 配置IP白名单: ``` [Device] security-policy ip [Device-security-policy-ip] rule name untrust-trust-whitelist [Device-security-policy-ip-1-untrust-trust-whitelist] source-zone untrust [Device-security-policy-ip-1-untrust-trust-whitelist] destination-zone trust [Device-security-policy-ip-1-untrust-trust-whitelist] source-ip-host 20.1.1.2 ``` - 确保只有来自IP白名单的流量才能访问Trust域内的所有端口。 3. **关闭高危端口**: - 在防火墙的安全策略中,创建规则来阻止特定的高危端口: ``` [Device] security-policy ip [Device-security-policy-ip] rule name block-high-risk-ports [Device-security-policy-ip-1-block-high-risk-ports] source-zone any [Device-security-policy-ip-1-block-high-risk-ports] destination-zone any [Device-security-policy-ip-1-block-high-risk-ports] action drop [Device-security-policy-ip-1-block-high-risk-ports] service tcp-port-range 1-1023 ``` - 这里以TCP端口1-1023为例,您可以根据实际情况调整端口范围,以关闭其他高危端口。 以上配置将确保Trust域内的设备只有在通过MAC和IP认证后才能访问Untrust域,同时Untrust域内的设备只有在IP白名单中才能访问Trust域的所有端口,并且所有高危端口的流量将被阻止。请根据您的具体需求调整上述配置中的IP地址、MAC地址和端口范围。
