public与vpn实例之间互访

2025-07-07提问
  • 0关注
  • 0收藏,276浏览
粉丝:0人 关注:0人

问题描述:

源地址3.3.3.3,目的地址172.19.11.126。需要互通。现在配置完成后无法相互ping通。

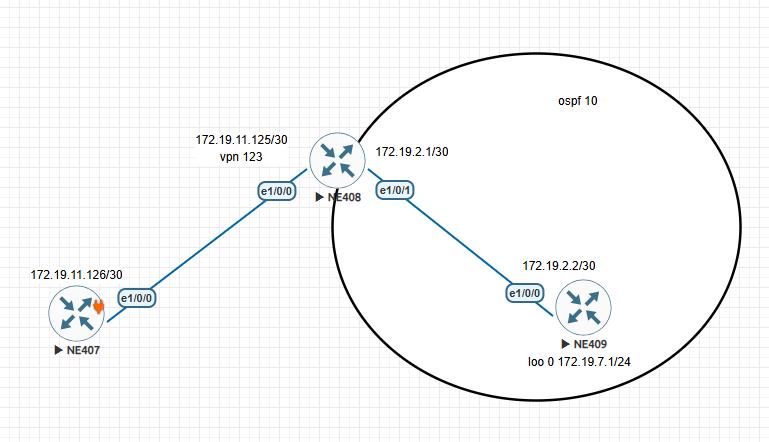

组网及组网描述:

407配置:

#

interface Ethernet1/0/0

 undo shutdown

 ip address 172.19.11.126 255.255.255.252

 dcn

 dcn mode vlan

#

ip route-static 0.0.0.0 0.0.0.0 172.19.11.125



408配置:

#

interface Ethernet1/0/0

 undo shutdown

 ip binding vpn-instance 123

 ip address 172.19.11.125 255.255.255.252

 dcn

 dcn mode vlan

#

interface Ethernet1/0/1

 undo shutdown

 ip address 172.19.2.1 255.255.255.252

 ospf enable 10 area 0.0.0.0

 dcn

 dcn mode vlan

#

ip vpn-instance 123

 ipv4-family

  import-rib public protocol ospf 10

  route-distinguisher 12:11

#

ospf 10

 area 0.0.0.0

#

ip route-static 172.19.11.124 255.255.255.252 vpn-instance 123



409配置:

#

interface Ethernet1/0/0

 undo shutdown

 ip address 172.19.2.2 255.255.255.252

 ospf enable 10 area 0.0.0.0

 dcn

 dcn mode vlan

#

interface LoopBack1

 ip address 172.19.7.1 255.255.255.0

 ospf enable 10 area 0.0.0.0

#

ospf 10

 area 0.0.0.0

2 个回答
粉丝:112人 关注:0人

您好,检查宣告路由

407路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 8 Routes : 8 Destination/Mask Proto Pre Cost Flags NextHop Interface 0.0.0.0/0 Static 60 0 RD 172.19.11.125 Ethernet1/0/0 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.11.124/30 Direct 0 0 D 172.19.11.126 Ethernet1/0/0 172.19.11.126/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.11.127/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 408路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 10 Routes : 10 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.2.0/30 Direct 0 0 D 172.19.2.1 Ethernet1/0/1 172.19.2.1/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/1 172.19.2.3/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/1 172.19.7.1/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 172.19.11.124/30 Static 60 0 DT 0.0.0.0 123 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : 123 Destinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.7.1/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 172.19.11.124/30 Direct 0 0 D 172.19.11.125 Ethernet1/0/0 172.19.11.125/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.11.127/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 409路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 11 Routes : 11 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 Direct 0 0 D 127.0.0.1 LoopBack0 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.2.0/30 Direct 0 0 D 172.19.2.2 Ethernet1/0/0 172.19.2.2/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.2.3/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.7.0/24 Direct 0 0 D 172.19.7.1 LoopBack1 172.19.7.1/32 Direct 0 0 D 127.0.0.1 LoopBack1 172.19.7.255/32 Direct 0 0 D 127.0.0.1 LoopBack1 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0

zhiliao_BCFgLj 发表时间:2025-07-07 更多>>

407路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 8 Routes : 8 Destination/Mask Proto Pre Cost Flags NextHop Interface 0.0.0.0/0 Static 60 0 RD 172.19.11.125 Ethernet1/0/0 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.11.124/30 Direct 0 0 D 172.19.11.126 Ethernet1/0/0 172.19.11.126/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.11.127/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 408路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 10 Routes : 10 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.2.0/30 Direct 0 0 D 172.19.2.1 Ethernet1/0/1 172.19.2.1/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/1 172.19.2.3/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/1 172.19.7.1/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 172.19.11.124/30 Static 60 0 DT 0.0.0.0 123 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : 123 Destinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.7.1/32 OSPF 10 1 D 172.19.2.2 Ethernet1/0/1 172.19.11.124/30 Direct 0 0 D 172.19.11.125 Ethernet1/0/0 172.19.11.125/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.11.127/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 409路由信息: Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route ------------------------------------------------------------------------------ Routing Table : _public_ Destinations : 11 Routes : 11 Destination/Mask Proto Pre Cost Flags NextHop Interface 3.3.3.3/32 Direct 0 0 D 127.0.0.1 LoopBack0 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0 172.19.2.0/30 Direct 0 0 D 172.19.2.2 Ethernet1/0/0 172.19.2.2/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.2.3/32 Direct 0 0 D 127.0.0.1 Ethernet1/0/0 172.19.7.0/24 Direct 0 0 D 172.19.7.1 LoopBack1 172.19.7.1/32 Direct 0 0 D 127.0.0.1 LoopBack1 172.19.7.255/32 Direct 0 0 D 127.0.0.1 LoopBack1 255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0

zhiliao_BCFgLj 发表时间:2025-07-07
senc 五段
粉丝:2人 关注:0人

你这模拟器是华为的设备

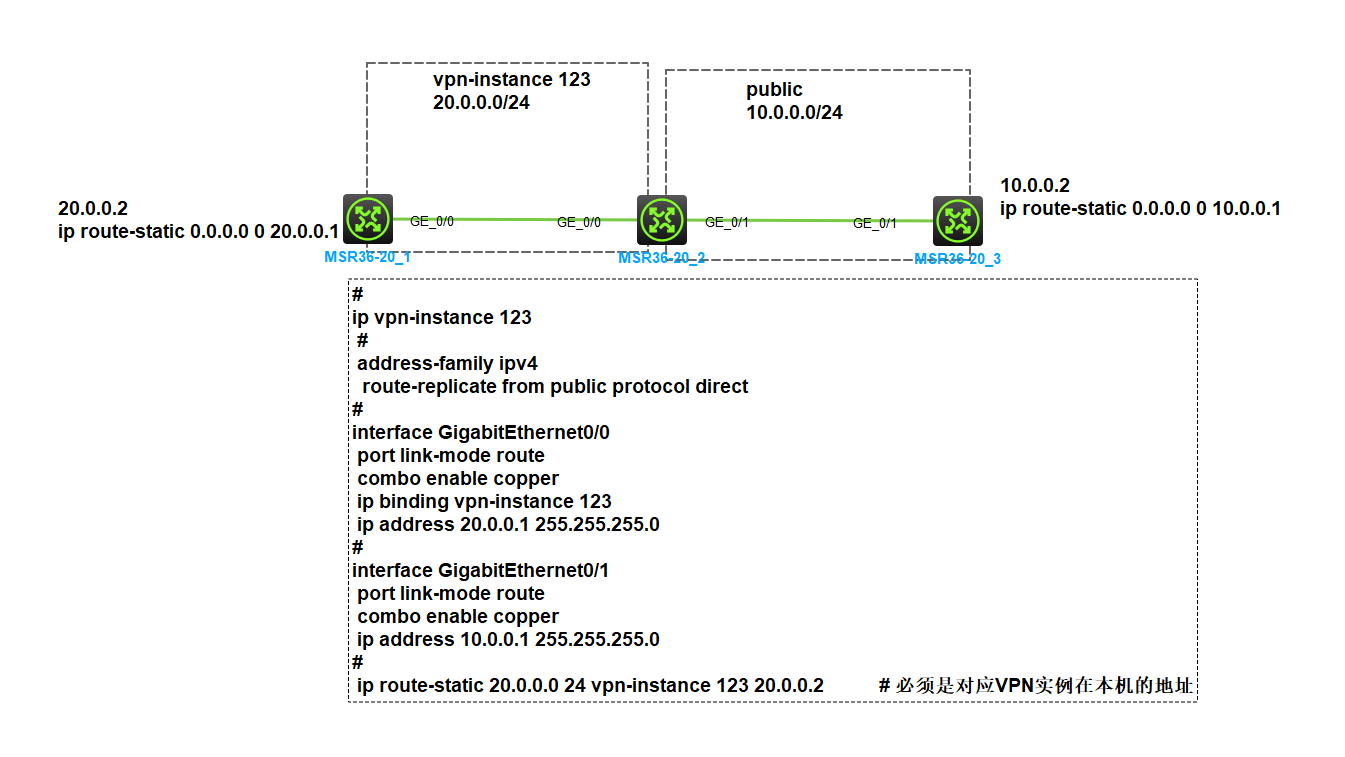

按照这个配置打通后,左边的20.0.0.2可以ping通右边的10.0.0.2
