4.1  组网需求

如图4-1所示，某企业内网OA服务器配置了端口映射，现要求内网其它PC也可以通过WAN1口IP地址加端口访问OA服务器。

图4-1 NAT hairpin典型配置组网图

4.2  配置步骤

4.2.1  配置路由器上网

# 本例中外网的接口模式为双WAN模式，WAN接口的连接模式为固定地址。配置步骤如下：

(1)     在设备Web管理界面导航栏中选择“网络设置 > 外网配置”，进入外网配置页面。

(2)     在“配置接口模式”页签下选择双WAN模式，单击<应用>按钮使得配置生效。

图4-2 配置WAN场景

(3)     单击“WAN配置”页签，进入WAN配置页面。

(4)     单击WAN1接口对应操作列编辑图标，进入修改WAN配置页面。

(5)     在“连接模式”配置项处，选择固定地址。

(6)     在“IP地址”配置项处，输入20.1.1.2。

(7)     在“子网掩码”配置项处，输入255.255.255.0。

(8)     在“网关地址”配置项处，输入20.1.1.1。

(9)     其它参数保持默认配置即可，单击<确定>按钮保存配置。

4.2.2  配置虚拟服务器（端口映射）

# 选择“网络设置 > NAT配置”，进入NAT配置页面。在“虚拟服务器”页面中单击“添加”按钮，进入添加NAT端口映射页面，配置如下参数：

·     协议类型：选择“TCP”

·     外部地址：选择“当前接口IP地址”

·     外部端口：选择“自定义端口”，并在起始端口号配置项处输入10000，结束端口号配置项处输入10000

·     内部地址：192.168.1.2

·     内部端口：起始端口号配置项处输入80

·     是否启用：选择“启用”

然后单击<确定>按钮完成配置。

图4-3 添加NAT端口映射

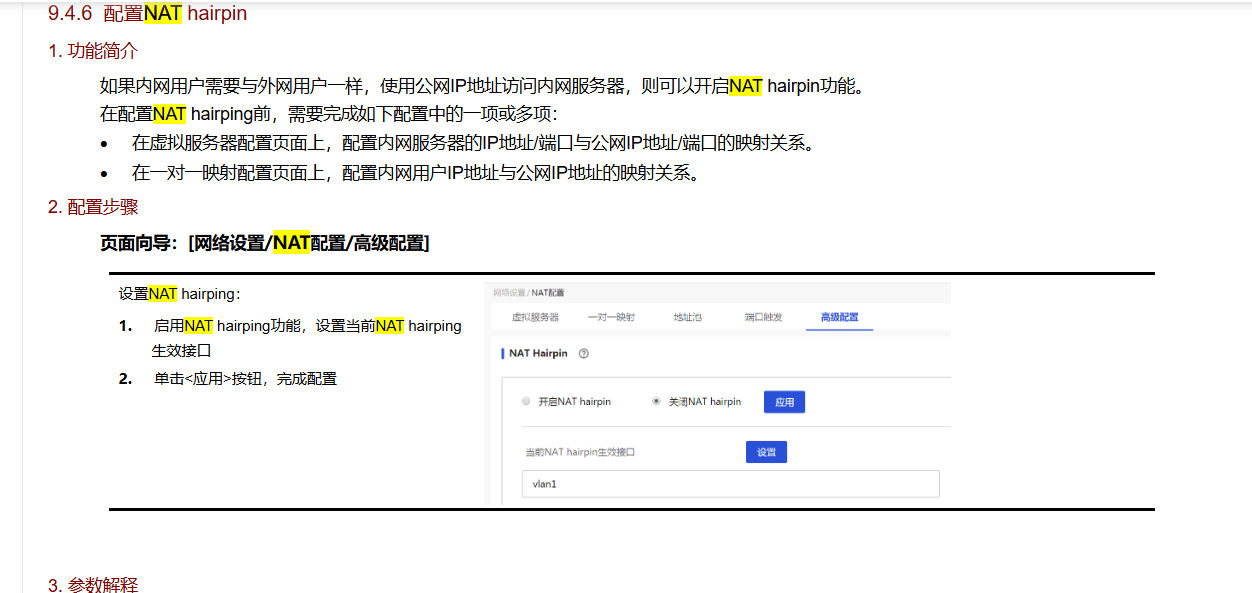

4.2.3  配置NAT hairpin

# 选择“网络设置 > NAT配置”，进入NAT配置页面，单击“高级配置”页签，进入高级配置页面：

(1)     勾选“开启NAT hairpin功能”前方单选框，单击<应用>按钮，开启NAT hairpin功能。

(2)     单击“当前NAT hairpin生效接口”后方的<设置>按钮，进入修改NAT hairpin生效接口配置页面。

(3)     勾选待选接口框中的VLAN1接口，单击< > >按钮，将VLAN1接口移动到已选接口框中。

(4)     单击<确定>按钮，完成NAT hairpin生效接口的修改。

图4-4 修改NAT hairpin生效接口

4.3  验证配置

使用内网用户PC，在浏览器中输入http://20.1.1.2:10000，可以访问企业内部OA服务器网页，配置验证成功。
