VXLAN的VNI
- 0关注
- 0收藏，356浏览
问题描述：
官方文档这个集中式方案配置中，https://www.h3c.com/cn/d_202504/2398901_30005_0.htm#_Toc191335610

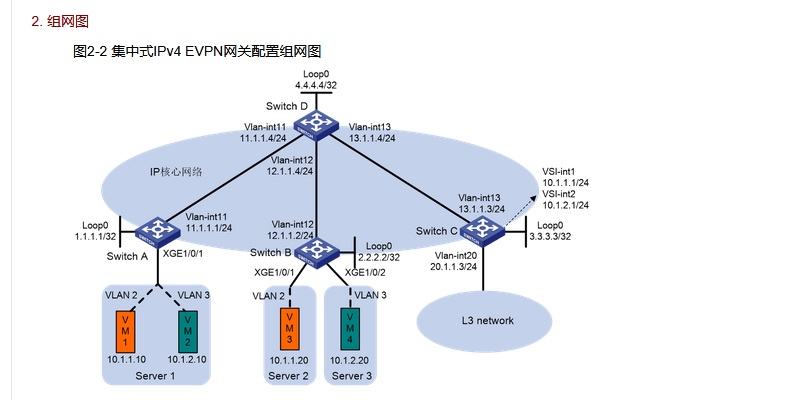

组网及组网描述：
如果VM4的传统VLAN改成VLAN4，那怎么实现VM2与VM4相通？
按照文档应当是直接把s-vid改为4即可，但是整个配置vsi vpnb中都没有配置vni的命令，同个vsi中不通vlan相同不是需要vni相同才能通的吗？
# 在接口Ten-GigabitEthernet1/0/2上创建以太网服务实例2000，该实例用来匹配VLAN 3的数据帧。
[SwitchB] interface ten-gigabitethernet 1/0/2
[SwitchB-Ten-GigabitEthernet1/0/2] service-instance 2000
[SwitchB-Ten-GigabitEthernet1/0/2-srv2000] encapsulation s-vid 4
# 配置以太网服务实例2000与VSI实例vpnb关联。
[SwitchB-Ten-GigabitEthernet1/0/2-srv2000] xconnect vsi vpnb
- 2025-07-17提问
- 举报
-
(0)
最佳答案
如果只是你案例这种情况，接口下只需要修改下匹配的vsi变为去接收vlan4标签的数据，因为其实是建立二层vxlan隧道，本地VTEP和远端VTEP属于同一个VXLAN，则自动在二者之间建立VXLAN隧道，还需要记得在leaf设备上创建vlan4
至于RT和RD值是用于匹配隧道参数这个得一致才能建立起隧道，自动生成逻辑如下：
自动生成RT：BGP所属AS域：vxlan的id
自动生成RD：随机N参数：vxlan的id
（N从整数1开始，有已经被使用的直接N+1以此类推）
RD值用于区分不同的网域，相当于防止冲突，防止路由冲突设置不一致，若是所有vtep设备都在同一私网才会配置为一致。官网大部分案例中都是配置为了一致的RD值，相当于同一业务场景下部署的情况，所以都是配置一致，涉及相关公网场景的时候就会区分来配置；
RT值用于建立EVPN邻居，要建立二层隧道，需要在各个leaf上配置vsi和vxlan， 3类路由携带vsi下的RT值，保证两端RT值相同vtep设备才能正常接收3类路由并根据路由下一跳建立隧道；
- 2025-07-17回答
