华三M60路由器配置ipsec vpn野蛮模式不通是怎么回事?

2025-07-25提问
  • 0关注
  • 0收藏,327浏览
粉丝:0人 关注:0人

问题描述:

组网及组网描述:

有一端是固定地址,有一端是pppoe拨号自动获取的,自动获取的这个IP地址怎么写?

最佳答案

粉丝:32人 关注:1人

使用模板方式

MSR系列路由器

一端固定IP,另一端拨号动态获取地址的IPsec通信

关键字MSR,固定IPIPsecPPPOE,总部,分支,VPN,拨号

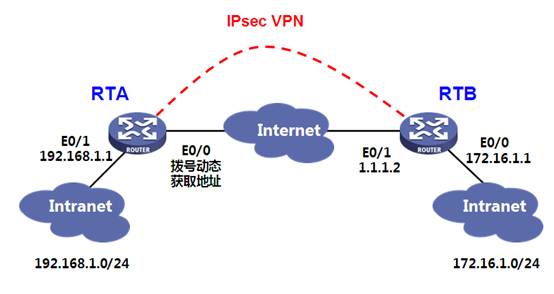

一、组网

二、客户需求

总部和分支之间建立IPsec VPN已实现内部资源的互访,总部网关出口固定IP,分支网关出口动态获取IP地址。

三、设计方案

1.       RTA作为分支,RTB作为总部。

2.       RTA端采用拨号接入公网,RTB端公网口固定IP地址。

3.       RTA作为IPsec发起端,RTB作为IPsec响应端。

四、配置

RTA配置

#

//作为NAT转换的匹配条件

acl number 2000

 rule 0 permit

#

//配置Ipsec兴趣流,源地址为本端(分支)内网,目的地址为对端(总部)内网

acl number 3000

 rule 0 permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255

#

//IKE对等体

ike peer peer

//配置IKE第一阶段交换模式为野蛮模式

 exchange-mode aggressive

//配置预共享密钥

 pre-shared-key 123

//指定对端对等体地址(总部网关WAN口的公网地址)

 remote-address 1.1.1.2

//启用NAT穿越功能

 nat traversal

#

//采用安全提议的缺省配置

ipsec proposal def

#

//安全策略

ipsec policy policy 1 isakmp

//指定兴趣流为acl 3000

 security acl 3000

//调用IKE来建立Ipsec SA

 ike-peer peer

//调用默认的安全提议

 proposal def

#

//拨号口(分支WAN口)

interface Dialer0

//对从内网出来的所有报文做NAT转换

 nat outbound 2000

 link-protocol ppp

//配置ppp验证的用户名

 ppp chap user pc@h3c

//配置ppp验证的密码

 ppp chap password simple pc

//本端口IP地址由ppp协商获得(由pppoe server动态分配)

 ip address ppp-negotiate

//拨号用户为pppoe

 dialer user pppoe

//配置拨号捆绑,用于绑定物理接口

 dialer bundle 1

//配置不对Ipsec数据流进行NAT转换

 ipsec no-nat-process enable

//应用安全策略

 ipsec policy policy

#

interface Ethernet0/0

 port link-mode route

//使能pppoe-client,并绑定拨号捆绑1,即Dialer 0

 pppoe-client dial-bundle-number 1

#

//内网接口

interface Ethernet0/1

 port link-mode route

 ip address 192.168.1.1 255.255.255.0

#

//配置一条默认路由从网关的WAN口(Dialer 0口)出去

 ip route-static 0.0.0.0 0.0.0.0 Dialer0

#

RTB配置

#

//作为NAT转换的匹配条件

acl number 2000

 rule 0 permit

#

//IKE对等体

ike peer peer

//配置IKE第一阶段交换模式为野蛮模式

 exchange-mode aggressive

//配置预共享密钥

 pre-shared-key 123

//启用NAT穿越功能

 nat traversal

#

//采用安全提议的缺省配置

ipsec proposal def

#

//采用策略模板的方式(只能用于响应端,不用配置兴趣流)

ipsec policy-template test 1

//调用IKE来建立Ipsec SA

 ike-peer peer

//调用默认的安全提议

 proposal def

#

//通过模板test来生产安全策略policy

ipsec policy policy 1 isakmp template test

#

//内网接口

interface Ethernet0/0

 port link-mode route

ip address 172.16.1.1 255.255.255.0

#

//总部WAN口,固定IP

interface Ethernet0/1

 port link-mode route

//对从内网出来的报文做NAT转换

 nat outbound 2000

 ip address 1.1.1.2 255.255.255.0

//不对Ipsec流量进行NAT转换

 ipsec no-nat-process enable

//应用安全策略

 ipsec policy policy

#

//配置一条默认路由,下一条指向上行网关

 ip route-static 0.0.0.0 0.0.0.0 1.1.1.1

#

四、配置关键点

1.       总部和分支的网关都要配置一条默认路由。

2.       在总部和分支的WAN口上都要配置ipsec no-pat-process命令,目的是不让网关对ipsec流量进行NAT转换,负责该流量会匹配不上兴趣流而无法触发安全策略。

3.       总部采用策略模板的方式,只能做响应方。

这个路由没有命令行啊,也没有acl

zhiliao_jInXOY 发表时间:2025-07-25 更多>>

这个路由没有命令行啊,也没有acl

zhiliao_jInXOY 发表时间:2025-07-25
