双WAN口策略是主备 ge0是wan1 主, ge1是wan2 备用
静态路由表如下:
ip route-static 0.0.0.0 0 GigabitEthernet0/0 1.1.1.1 track 1023
ip route-static 0.0.0.0 0 Dialer1 preference 100
ip route-static 180.76.76.76 32 GigabitEthernet0/0 1.1.1.1 description NqaTrack
ip route-static 180.76.76.76 32 Dialer1 description NqaTrack
查看
[H3C]display ip routing-table protocol static
Summary count : 3
Static Routing table status : <Active>
Summary count : 3
Destination/Mask Proto Pre Cost NextHop Interface
0.0.0.0/0 Static 60 0 1.1.1.1 GE0/0
180.76.76.76/32 Static 60 0 0.0.0.0 Dia1
Static 60 0 1.1.1.1 GE0/0
Static Routing table status : <Inactive>
Summary count : 0
少了一条拨号的静态路由,
在路由器上用wan1口是可以ping通外网。
但是ge0没网时候,不会切到 拨号的wan1线路上网.特来咨询
(0)
最佳答案
检查一下你断开一条链路时候Track项状态有无变为Negative
你应该是通过静态路由和NQA探测结合的track联动实现的效果
检查下这几个探测是否正常即可;案例如下:

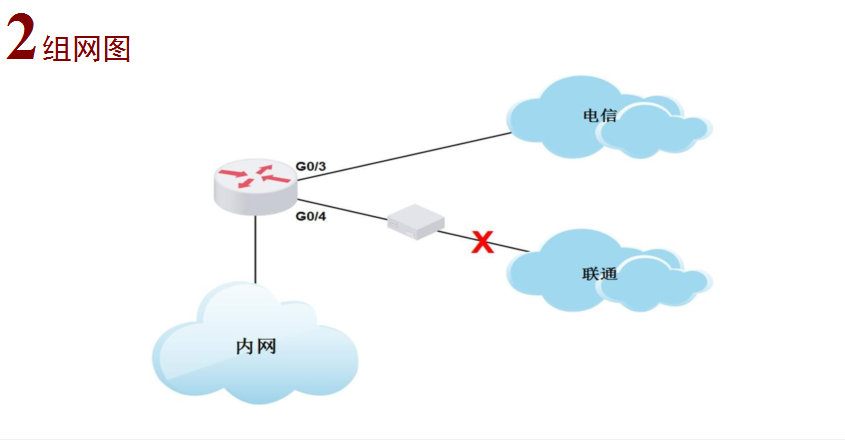

#进入设备公网接口
<H3C>system-view //进入系统视图
[H3C]interface GigabitEthernet 0/3 //进入g0/3接口
[H3C-GigabitEthernet0/3]ip address 200.0.0.2 24 //指定接口地址为200.0.0.2/24
[H3C-GigabitEthernet0/3]nat outbound //开启源地址转化
[H3C-GigabitEthernet0/3]interface GigabitEthernet 0/4 //进入g0/4接口
[H3C-GigabitEthernet0/4]ip address 100.0.0.2 24 //指定接口IP地址为100.0.0.2/24
[H3C-GigabitEthernet0/4]nat outbound //开启源地址转化
[H3C-GigabitEthernet0/4]quit //退出当前视图
#创建管理员名为admin、操作标签为test的NQA测试组
[H3C]nqa entry admin test //创建管理员名为 admin、操作标签为 test 的 NQA 测试组
#配置测试类型为ICMP-echo,ICMP-echo测试利用ICMP协议,根据是否接收到应答报文判断目的端设备的可达性。ICMP-echo测试的功能与ping命令类似,但ICMP-echo测试中可以指定测试的下一跳设备。在源端和目的端设备之间存在多条路径时,通过配置下一跳设备可以指定测试的路径
[H3C-nqa-admin-test-icmp-echo] type icmp-echo //配置测试类型为 ICMP-echo
#配置测试的目的地址为100.0.0.1,也就是G0/4接口的网关,即监测设备到网关的连通性。这里也可以配置监测公网的任意地址如114.114.114.114等,这样就可以规避掉运营商本身出现网络故障的风险
[H3C-nqa-admin-test-icmp-echo] destination ip 100.0.0.1 //配置测试的目的地址为 100.0.0.1
#配置测试组连续两次测试的时间间隔为3000ms
[H3C-nqa-admin-test-icmp-echo] frequency 3000 //配置测试组连续两次测试的时间间隔为 3000ms
#配置探测报文的下一跳IP地址,这个一般在探测的目的地址不是网关地址的时候建议配置,本案例探测的目的地址是直连网关地址,可以不配置下一跳地址
[H3C-nqa-admin-test-icmp-echo] next-hop ip 100.0.0.1 //配置探测报文的下一跳 IP 地址100.0.0.1
#配置联动项1(连续失败3次触发联动)
[H3C-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only //配置track联动项1
[H3C-nqa-admin-test-icmp-echo]quit //退出当前视图
#启动探测
[H3C] nqa schedule admin test start-time now lifetime forever //启动探测
#配置Track项1,关联NQA测试组(管理员为admin,操作标签为test)的联动项1
[H3C] track 1 nqa entry admin test reaction 1 //配置 Track 项 1,关联 NQA 测试组的联动项 1
#配置默认路由:下一跳地址为100.0.0.1,优先级为缺省值60,该路由与Track项1关联,作为主用路由
[H3C] ip route-static 0.0.0.0 0.0.0.0 100.0.0.1 track 1 //配置默认路由,下一跳地址为100.0.0.1,优先级为缺省值60,该路由与Track项1关联
#配置默认路由:下一跳地址为200.0.0.1,优先级设置为80,作为备用路由
[H3C] ip route-static 0.0.0.0 0.0.0.0 200.0.0.1 preference 80 //配置默认路由下一跳地址为 200.0.0.1,优先级设置为 80
[H3C]save force //保存配置
正常情况下,路由表里仅有从G0/4接口出去的默认路由生效
[H3C] display ip routing-table
Destinations : 9 |
Routes : 9 |
|
|
Destination/Mask |
Proto Pre Cost |
NextHop |
Interface |
0.0.0.0/0 |
Static 60 0 |
100.1.1.1 |
GE/0/4 |
100.0.0.0/24 |
Direct 0 0 |
100.0.0.1 |
GE/0/4 |
100.0.0.2/32 |
Direct 0 0 |
127.0.0.1 |
InLoop0 |
127.0.0.0/8 |
Direct 0 0 |
127.0.0.1 |
InLoop0 |
Track项状态为Positive
[H3C] display track 1 Track ID: 1
State: Positive
Duration: 0 days 0 hours 16 minutes 7 seconds
Tracked object type: NQA
Notification delay: Positive 0, Negative 0 (in seconds)
Tracked object:
NQA entry: admin test
Reaction: 1
当G0/4接口的运营商网关出现不可达情况,但是G0/4接口依然处于UP时
Track项状态变为Negative
[H3C] display track 1 Track ID: 1
State:Negative
Duration: 0 days 0 hours 3 minutes 37 seconds Notification delay: Positive 0, Negative 0 (in seconds)
Reference object:
NQA entry: admin test
Reaction: 1
路由表里从G0/4接口出去的默认路由失效,从G0/3接口出去的默认路由生效。
[H3C]display ip interface brief
*down: administratively down
(s): spoofing (l): loopback
Interface |
Physical Protocol IP Address |
Description |
GE0/3 |
up up 200.0.0.2 -- |
|
GE0/4 up up <H3C>display ip routing-table |
100.0.0.2 |
-- | |
Destinations : 9 |
Routes : 9 | ||
Destination/Mask |
Proto Pre Cost |
NextHop |
Interface |
0.0.0.0/0 |
Static 80 0 |
200.0.0.1 |
GE0/3 |
100.0.0.0/24 |
Direct 0 0 |
100.0.0.2 |
GE0/4 |
100.0.0.2/32 |
Direct 0 0 |
127.0.0.1 |
InLoop0 |
127.0.0.0/8 |
Direct 0 0 |
127.0.0.1 |
InLoop0 |
127.0.0.1/32 |
Direct 0 0 |
127.0.0.1 |
InLoop0 |
(0)
试过更换多WAN口策略为带宽比列负载方案,开启保存接口下一跳,整体直接断网。
如果改成单WAN口,指定拨号ge1为唯一WAN口,又是可以上网,所以很好奇哪里出问题,还是软件有BUG
如双出口你内网口是结合策略路由引流的吗?软件问题还是具体型号是什么看看版本说明书有无已知问题,出链路负载低端型号不一定能实现
我做了几次实验,我把路由器恢复出厂配置清空,按指引配置好双WAN口,带宽比例负载可以用,一切正常,但是重点来了,你切到主备模式后,一个口就会失效,再切换回宽带比例负载,就会整体断网
dis ip route看下路由表情况
检查下路由情况,检查下dns情况
(0)
正常的,可以从拨号口ping通外网,如果改成单WAN口,指定拨号ge1为唯一WAN口,又是可以上网
依然少了拨号的静态路由
试过更换多WAN口策略为带宽比列负载方案,开启保存接口下一跳,整体直接断网。
如果改成单WAN口,指定拨号ge1为唯一WAN口,又是可以上网,所以很好奇哪里出问题,还是软件有BUG
检查下拨号口正常吗
