s5500v3 acl应用的vlan不起作用

​​问题根源分析​​

1. 1.

   ​​ACL应用方向错误​​（核心原因）：

   • •

     在VLAN接口10的inbound方向应用ACL，只能过滤​​进入本VLAN接口的数据包​​（如访问设备自身IP）。

   • •

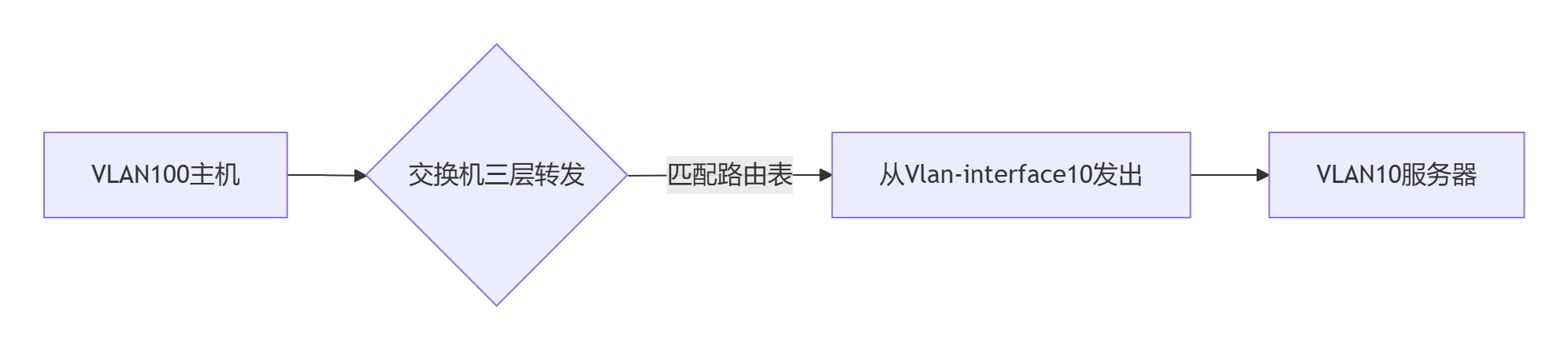

     ​​跨VLAN访问的流量路径​​：

     • •

       从VLAN100 → VLAN10的流量，在交换机内部流程是：

     •

     • 1. • • •

              此类流量本质是从VLAN接口10的​​出方向（outbound）​​ 转发，而非进入接口的入方向。

       2. 2.

          ​​ACL未指定目的地址​​：

          rule 10 deny ip source 192.168.100.0 0.0.0.255
          • •

            缺少destination参数，实际匹配的是​​源为VLAN100、去往任意目的​​的流量（包括网关自身、其他VLAN等）。

       3. 3.

          ​​流量特殊路径​​：

          • •

            ICMP包目标若是VLAN10的​​网关自身​​（如192.168.10.1），属于inbound流量被ACL拒绝。

          • •

            TCP包目标为VLAN10的​​服务器​​（如192.168.10.100），属于三层转发流量（outbound），未被ACL拦截。

       ---

       ​​正确配置方案​​

       方案1：ACL应用在VLAN接口10的出方向（推荐）

       // 修改ACL规则（明确源和目的网段） acl advanced 3300 rule 10 deny ip source 192.168.100.0 0.0.0.255 destination 192.168.10.0 0.0.0.255 quit // 应用在VLAN接口10的出方向 interface Vlan-interface 10 packet-filter 3300 outbound // 关键修改！

       方案2：ACL应用在VLAN100的入方向

       acl advanced 3300 rule 10 deny ip source 192.168.100.0 0.0.0.255 destination 192.168.10.0 0.0.0.255 quit // 应用在VLAN100的入方向 interface Vlan-interface 100 packet-filter 3300 inbound // 在源VLAN入口拦截

       方案3：配置本地策略路由（PBR）

       若交换机不支持VLAN接口出方向ACL：

       // 创建ACL匹配目标服务器网段 acl advanced 3300 rule 10 deny ip source 192.168.100.0 0.0.0.255 destination 192.168.10.0 0.0.0.255 quit // 配置策略路由 policy-based-route block-vlan100 permit node 10 if-match acl 3300 quit // 应用在VLAN100接口入方向 interface Vlan-interface 100 ip policy-based-route block-vlan100

       ---

       ​​验证与调试命令​​

       # 查看ACL匹配统计（确认规则生效） display acl 3300 # 查看包过滤统计（检查inbound/outbound流量） display packet-filter inter Vlan-interface 10 display packet-filter inter Vlan-interface 100 # 实时调试（观察丢弃包） debugging ip packet-filter 3300 // 临时开启调试 terminal monitor terminal debugging

       ---

       ​​避坑指南​​

       1. 1.

          ​​ACL方向黄金法则​​：

          • •

            ​​过滤跨VLAN访问​​ → 源VLAN的inbound或目标VLAN的outbound

          • •

            ​​过滤本设备管理流量​​ → 目标VLAN接口的inbound

       2. 2.

          ​​必加目的地址限制​​：

          • •

            避免误封禁去往其他网段的流量：

            rule deny ip source 192.168.100.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
       3. 3.

          ​​硬件限制确认​​：

          • •

            部分老型号交换机可能限制VLAN接口出方向ACL（S5500V3通常支持），若不支持则用方案2或3。

       4. 4.

          ​​策略路由优先级​​：

          • •

            当同时配置ACL和PBR时，PBR优先级更高，确保逻辑不冲突。

       ✅ 推荐采用 ​​方案1​​（VLAN接口10出方向ACL），这是最直接有效的解决方式。修改后VLAN100访问VLAN10的所有IP流量（TCP/ICMP）均会被拦截。
