HPE dl560 gen11 单cpu 如何安装两条32g内存,现有一条32g内存,如果需要再加一条内存这两条内存应插在哪两个内存插槽?
(0)
CPU位置:单CPU时,必须安装在 CPU Slot 1(靠近机箱尾部的CPU插槽)
可用内存插槽:仅 CPU1对应的内存插槽组(共8个插槽:P1-1 ~ P1-8)
内存类型:需确保新增内存与现有内存 规格一致(如DDR5-4800 RDIMM)
双通道优先策略:内存必须成对插入 同色插槽 以激活通道优化
首选插槽组合:
+ 第一条内存 → 插入 **白色插槽 P1-1**
+ 第二条内存 → 插入 **白色插槽 P1-2**
(P1-1与P1-2同属 Channel A)

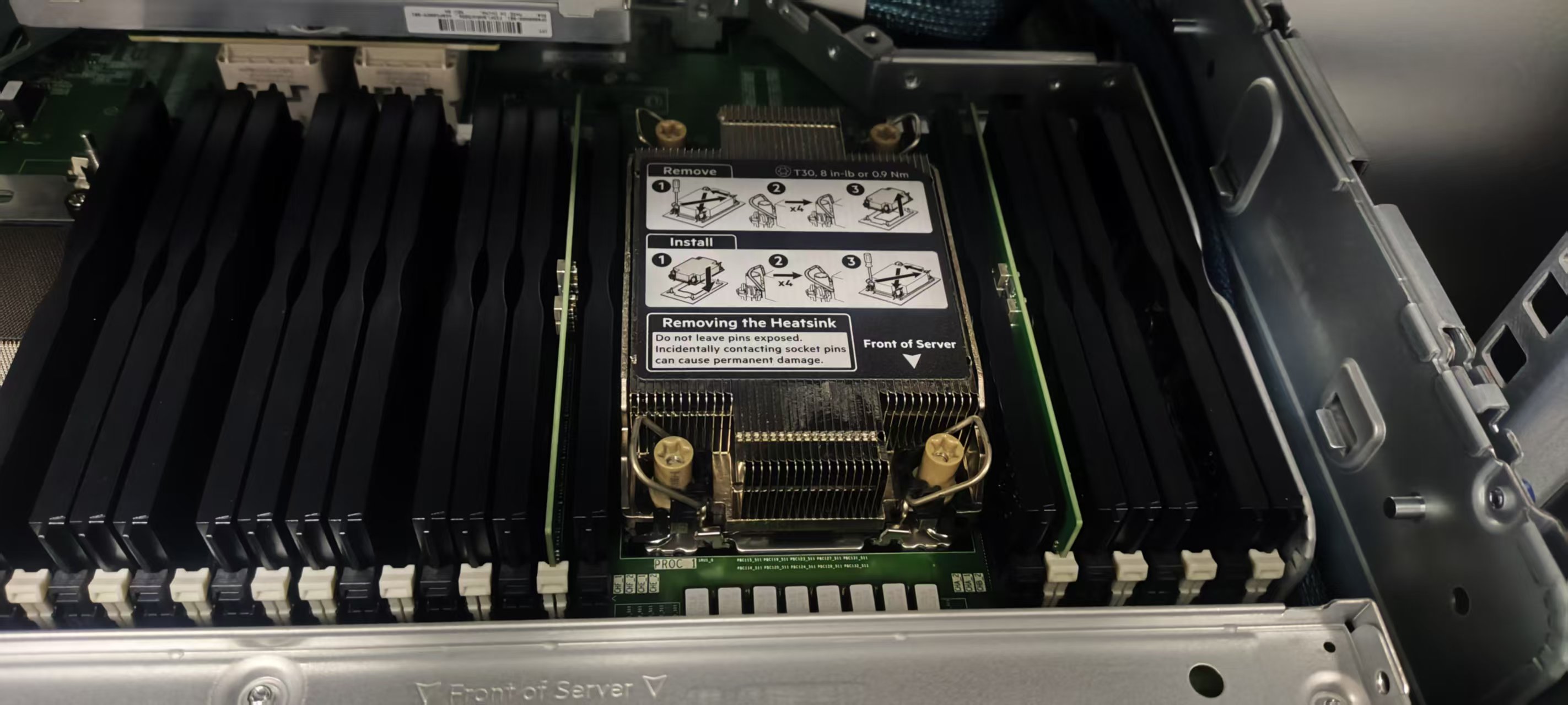

💡 图示说明:
***.***/hpe_dl560_mem_slots.png
白色插槽(Channel A)、黑色插槽(Channel B)交替换色
1. **断电操作**:
- 关闭服务器 → 拔电源线 → 长按电源键30秒放电
- 佩戴防静电手环
2. **插槽定位**:
- 打开机箱盖 → 找到CPU1区域
- 确认现有内存位置(若已在P1-1则跳过)
3. **新增内存安装**:
- 若第一条在 **P1-1**(白色),新内存插入 **P1-2**(白色)
- 若第一条在非推荐位(如P1-5),需调整为:
✓ 移除原内存 → 插入 **P1-1**
✓ 新内存插入 **P1-2**
4. 安装角度:
- 内存金手指对齐凹槽 → 两侧卡扣完全扣紧
绝对禁忌:
❌ 禁止混插不同通道插槽(如P1-1白色 + P1-3黑色 → 性能下降50%)
❌ 禁止跨CPU插槽安装(单CPU时P2插槽无效)
内存兼容性验证:
使用HPE内存配置工具检查兼容性:HPE Memory Configuration Tool
输入型号 P55119-B21(32GB DDR5-4800 RDIMM编号)
性能影响数据:
安装方式 | 内存带宽 | 延迟 |
---|---|---|
同通道同色槽(P1-1+P1-2) | 76.8 GB/s | 85 ns |
异通道异色槽(P1-1+P1-3) | 38.4 GB/s | 142 ns |
物理检查:
# iLO5界面查看:
System Information → Memory → 确认两条状态"OK"
系统层确认(Linux示例):
dmidecode -t memory | grep -e "Size: 32768" -e "Locator: P1"
# 应输出两条:
# Size: 32768 MB -> Locator: PROC 1 DIMM 1
# Size: 32768 MB -> Locator: PROC 1 DIMM 2
压力测试:
# 使用HPE诊断工具
sudo hpe-diags -t memory -p 24h

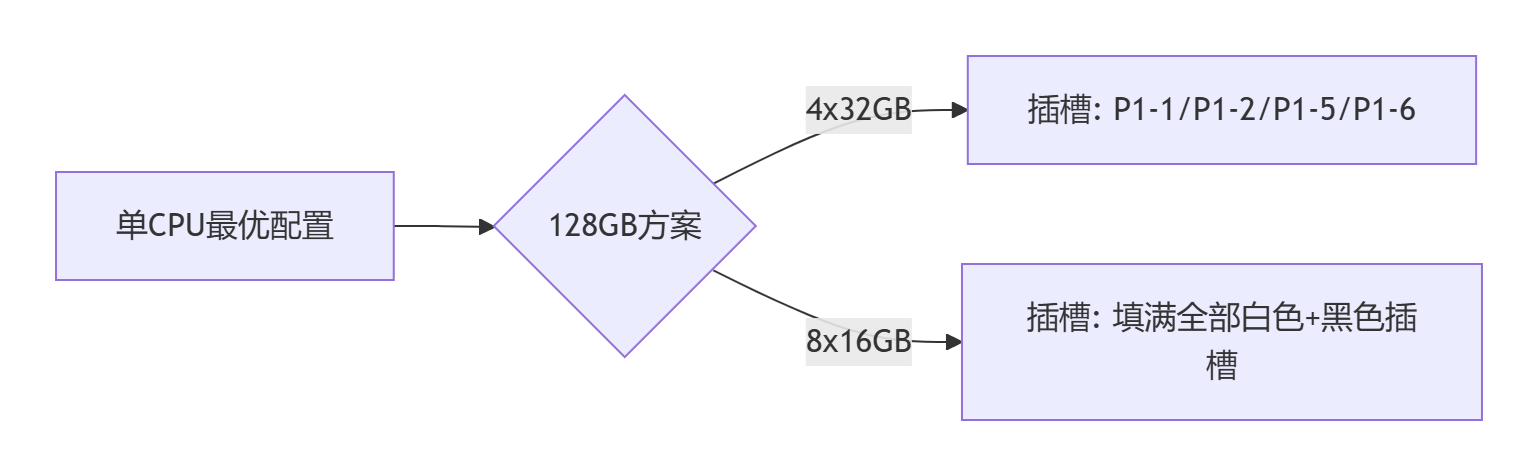

未来扩容路径:
若计划升级至128GB:
散热要求:
每新增1条内存,进风温度需降低1°C(保持≤35°C)
📞 HPE技术支持:如安装异常(如iLO报错
MEM0800
),立即拨打 800-810-7004 提供事件代码。
按此规范操作可确保内存运行在最优性能状态,避免因插槽错误导致降频或宕机。
(0)
为何安装完内存后开机显示 3046 和31B3报错呢
3046 内存配置不平衡 通道内内存容量/规格/数量不一致 31B3 DIMM初始化失败 内存未插紧、插槽故障、CPU内存控制器损坏或电压不稳
