共享网口配置说明

共享网口配置说明

概念和配置说明

当前市面上常见的服务器通常在BIOS的BMC/HDM配置中有两个网口设置：专用网口（Dedicated Network Port）和共享网口（Shared Network Port）。这两种口一般都是服务器主板上的板载网口，专用网口只有一个。专用网口就是BMC/HDM的管理口，在浏览器中输入专用网口上配置的IP地址就可以访问BMC/HDM的管理界面；共享网口是通过普通网口的共享模式来实现的，配置好共享网口、通过网线接入网络后，输入共享网口上配置的IP地址也可以访问BMC/HDM的管理界面。除了可以通过BIOS配置这两种网口外，服务器厂商一般都提供通过浏览器访问管理界面进行配置的方式。

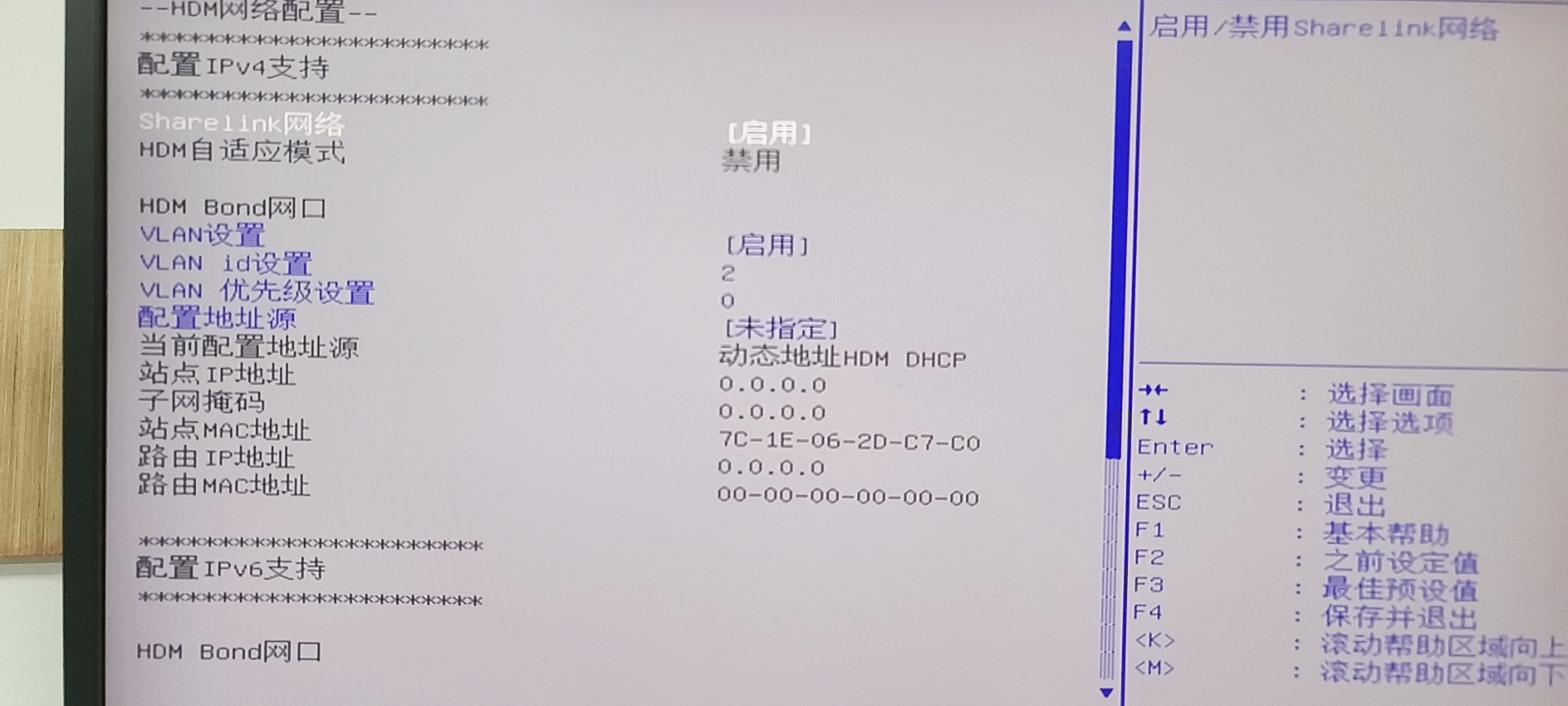

为了便于理解，下面选取我司4900 G3服务器进行说明（其他型号的实现方式与此类似）。在4900 G3 服务器的BIOS中配置这两种网口的位置如下所示：

通过浏览器访问管理界面，配置位置如下所示：

配置专用网口：

上述配置与4900 G3服务器的具体网口的对应关系如下：

共享网口的实现原理

共享网口的实现基于NC-SI（Network Controller-Sideband Interface，即网络控制器边带接口）技术，这一技术是用来实现BMC芯片和以太网控制器之间

信息传递的，它使得BMC芯片能够像使用独立管理网口那样使用主板上的网络接口。以下是共享访问模式的实现结构图：

BMC是一个单片机，有自己独立的IO设备，而独立网口（即专用网口）就是其中之一。将BMC芯片和网络控制器互联，通过NC-SI技术使得BMC芯片能够使用网络控制器上的接口。

对裸金属业务的影响

服务器出厂时，一般都缺省开启了共享网口的“自动获取IP地址”选项，选择的网卡是mLOM的端口0（如上面图3、4所示）。这样把服务器接入裸金属业务网络后，如果选择的pxe网口恰好是共享网口的话，不需要开机，也不需要加入裸金属资源池，该服务器就自动从裸金属发现的地址池中获取地址。但是和裸金属发现阶段pxe网口获取地址不同的是，pxe网口获取的地址发现阶段结束后自动释放，但是共享网口获取的地址不会自动释放。如下图所示：

上图中默认网关172.99.1.53就是裸金属计算节点发现网卡地址，获取的地址172.99.1.230就包含在配置的地址池（dhcp-range=172.99.1.216,172.99.1.230,255.255.255.0）中。

在裸金属计算节点上看到的信息如下所示：

[root@ironnode50 ironic-inspector]# cat /var/lib/dnsmasq/dnsmasq.leases

1635770932 94:3b:b0:b8:a0:2c 172.99.1.230 HDM210235A3TLH201000011 01:94:3b:b0:b8:a0:2c

1635770817 60:0b:03:6f:4b:89 172.99.1.229 * 01:60:0b:03:6f:4b:89

1635770920 94:3b:b0:b8:a3:c8 172.99.1.227 HDM210235A3TLH201000020 01:94:3b:b0:b8:a3:c8

1635770808 60:0b:03:6f:46:cd 172.99.1.226 * 01:60:0b:03:6f:46:cd

1635769550 94:3b:b0:b8:a4:ee 172.99.1.223 HDM210235A3TLH201000017 01:94:3b:b0:b8:a4:ee

1635770267 0c:da:41:1d:c3:8a 172.99.1.222 ubuntu *

1635770887 0c:da:41:1d:e8:b2 172.99.1.224 * *

1635770875 0c:da:41:1d:c2:ad 172.99.1.225 * *

在生产环境中，一般都存在几十甚至上百台裸金属服务器，如果存在大量的这种形式的共享网口， dhcp-range中的地址都被占用，会导致新增加的裸金属发现失败。

为了避免出现这种情况，在开始发现和部署裸金属服务器前，一定要禁掉共享网口的“自动获取IP地址”和“IPv4配置”选项， 操作完成后保存退出。如下所示：

说明：

• 不能仅禁掉“自动获取IP地址”选项。如果此时已经自动获取了地址，仅禁掉该选项，“IPv4配置”选项还是开启状态，会导致获取的地址不能释放。

• 同时禁掉共享网口的“自动获取IP地址”和“IPv4配置”选项后，如果此时已经自动获取了地址，最长1小时后释放该地址。
