PCIE-Riser卡的供电从哪里来?最大能给显卡输出多少W功率

2025-08-20提问
  • 0关注
  • 0收藏,260浏览
粉丝:0人 关注:16人

问题描述:

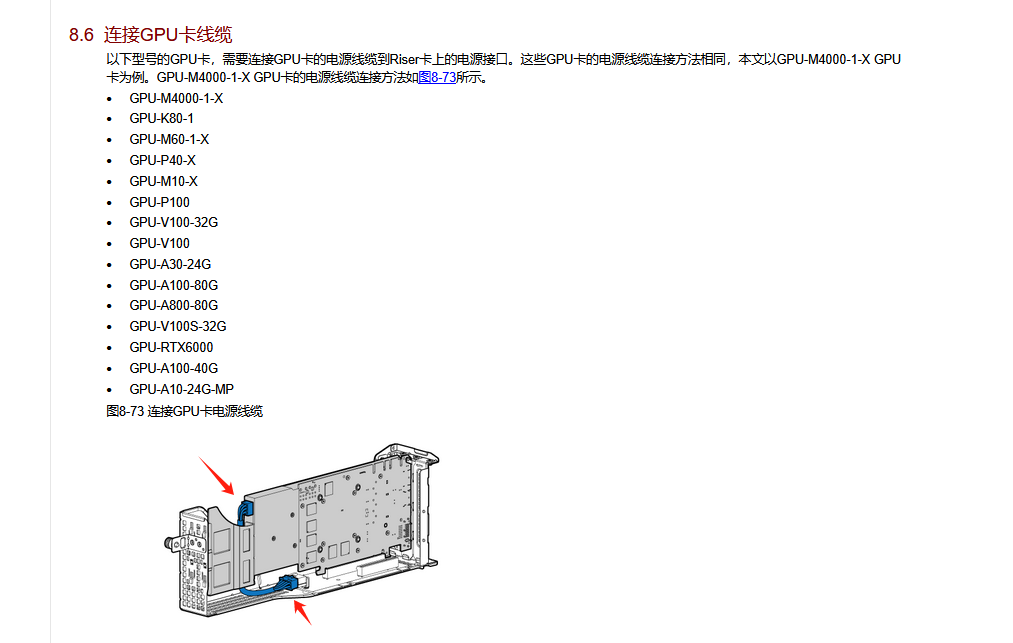

PCIE-Riser卡的供电从哪里来?最大能给显卡输出多少W功率

组网及组网描述:

PCIE-Riser卡的供电从哪里来?最大能给显卡输出多少W功率

3 个回答
粉丝:101人 关注:1人

主板,具体看手册

暂无评论

粉丝:9人 关注:0人

一、​​PCIE-Riser卡的供电来源​

  1. 1.

    ​主板直连供电(主流方式)​

    Riser卡通过 ​​服务器主板上的专用12V电源插槽​​ 取电,通常接口为:

    • ​8针EPS(CPU供电口)​​ 或 ​​专用12V PCIe电源接口​

    • 物理位置:位于Riser卡与主板连接处附近(需查阅具体机型手册)

  2. 2.

    ​电源背板供电(高功率机型)​

    在支持冗余电源的机架式服务器中(如HPE ProLiant DL系列),Riser卡可能通过:

    • ​专用PDU(电源分配单元)电缆​​ 直接连接到电源背板

    • 典型接口:MCIO / SFF-8654 高速接口(支持12V大电流)

  3. 3.

    ​PCIe插槽供电(辅助供电)​

    • Riser卡金手指通过 ​​PCIe x16/x8插槽​​ 获得75W基础供电(PCIe规范)


二、​​最大输出功率限制​

输出能力由 ​​物理接口标准​​ 和 ​​服务器型号​​ 共同决定:

✅ ​​1. 物理接口功率上限​

供电接口类型

理论最大功率

支持显卡示例

​标准PCIe x16插槽​

75W

GPU-M4000-1-X (仅基础供电)

​8针EPS接口​

336W

GPU-A100-80G (需多接口)

​6针PCIe接口​

150W

GPU-P40-X

​专用MCIO接口​

400W+

GPU-A800-80G / RTX6000

✅ ​​2. 机型实际限制(参考HPE/浪潮)​

服务器典型型号

Riser卡最大输出

支持GPU组合示例

2U通用服务器(如HPE DL380)

300W/Riser

2× GPU-P100

4U GPU服务器(如浪潮NF5468M6)

600W/Riser

4× GPU-A100-40G

8U超密度服务器(如HPE Apollo 6500)

800W/Riser

8× GPU-M10-X

📌 ​​重要结论​​:

  • ​普通2U服务器​​的单个Riser卡通常支持 ​​300W​​(需8针EPS+PCIe组合供电)

  • ​专为GPU设计的机型​​可提供单Riser ​​≥600W​​输出,满足高端显卡需求

  • 图中列举的 ​​GPU-A800-80G​​ 最大功耗400W,需专用服务器支持


三、​​验证方法(实际操作建议)​

  1. 1.

    ​定位物理接口(针对您的服务器)​

    • 步骤1:关机后打开机箱

    • 步骤2:沿Riser卡查找 ​​黄色/黑色电源线​​ 走向(图中未展示的线缆)

    • 步骤3:追踪线缆末端:

      • 若连接主板 → 查看主板手册确认接口功率

      • 若连接电源背板 → 查看电源额定功率(如2000W×2)

  2. 2.

    ​通过管理工具查询(以HPE为例)​

    # iLO 5命令行查看Riser功率分配 hpeilo> show pcie_dbg_power # 输出示例 Riser1_Slot2: Max_Alloc_Power=300W, Current_Draw=287W
  3. 3.

    ​计算安全余量​

    始终预留 ​​20%余量​​:

    GPU-M60-1-X (225W) × 2 = 450W 最小需配备支持 **450W×1.2=540W** 的Riser系统

四、​​关键注意事项​

  1. 1.

    ​功率不足的后果​

    • 显卡降频运行 → 性能损失30%以上

    • 服务器触发 ​​过流保护自动关机​

    • Riser卡连接器烧毁(常见于长期超限10%以上)

  2. 2.

    ​升级建议​

    • 若使用 ​​GPU-A100-80G(400W)​​ 或 ​​RTX6000(300W)​​:

      • 必须配备 ​​专用GPU服务器(如NVIDIA HGX认证机型)​

      • 启用 ​​服务器N+1冗余电源模式​​(如1200W×4电源配置)


⚠️ ​​最终警告​​:

图中提到的 ​​GPU-V100S-32G(350W)、GPU-A800-80G(400W)等高端卡​​,​​绝不可在普通Riser卡上使用​​!需严格遵循服务器厂商的 ​​GPU兼容性矩阵表​​(例如HPE的《Accelerator Support Matrix》)。请联系您的服务器供应商获取机型专属供电文档。


暂无评论

粉丝:125人 关注:1人

1. 供电来源

  • 主板插槽(PCIe Slot)
    Riser 本质上只是把主板的 PCIe 插槽延长出来。主板的 PCIe x16 插槽本身可以提供 75W(12V/3.3V)

  • 外部辅助供电接口
    很多 Riser 卡上会有 6Pin / 8Pin PCIe 供电接口,或者 SATA/Molex 供电接口
    这些额外供电接口会把电源的 12V 直接引入 Riser,从而给显卡的供电引脚补充电流。

  • 显卡自身辅助供电
    高功率显卡一般需要 6Pin(75W)或 8Pin(150W)PCIe 辅助供电,这些是直接从电源(PSU)输出的,不经过 Riser。


2. 显卡功率分布(标准规范)

  • PCIe 插槽:75W

  • 6Pin 供电:75W

  • 8Pin 供电:150W

比如一块显卡有:

  • 插槽供电(75W)+ 2×8Pin(2×150W)= 最大 375W

  • 插槽供电(75W)+ 3×8Pin(450W)= 最大 525W

这些是 PCI-SIG 官方规范,高端显卡厂商有时会超出,但一般会控制在这些范围。


3. Riser 卡的实际情况

  • 如果是 纯延长线型 Riser(例如机箱竖装显卡用的扁平延长线),它本身不供电,只是把主板的 75W 延长过去,显卡功率主要依赖外接 6Pin/8Pin。

  • 如果是 矿机用的 Riser 卡(带 USB 线、Molex/SATA/6Pin 供电),它的供电是从电源直接走的,并不是主板给的,能额外提供 几十到几百瓦(取决于接口类型和走线)。不过:

    • SATA 供电线比较细,最好不要超过 54W,容易烧。

    • Molex 稍强一些,大约能承受 75W 左右

    • 6Pin/8Pin 接口最好,能稳定带 75W~150W


总结

  • PCIe Riser 卡基础供电来自 主板 PCIe 插槽(75W)

  • 如果有 额外 6Pin/8Pin 接口,则供电来自电源 PSU,可安全提供 75W~150W 甚至更多。

  • 显卡总功率要看:插槽 75W + 外接 6/8Pin 接口供电,比如常见高端显卡 300W~500W。
