不同VLAN网段实现互通

2025-08-21提问
  • 0关注
  • 0收藏,124浏览
粉丝:1人 关注:2人

问题描述:

目前是防火墙充当路由,与核心交换机互联,核心交换机下与网络交换机(192.168.0.0/23)、AP交换机互联(1927168.1.100/23),旁挂一个AC(192.168.200100),服务器直接连在核心交换机上(192.168.1.253),网络交换机连接的电脑获取的是192.168.1.25可以正常访问到服务器,也能ping通,AP交换机电脑能获取到网络(192.168.100.66)但是无法ping通服务器的IP,无法ping通192.168.1.1的网关。
求求各位大佬帮我看看哪里出问题了,在此感谢各位。

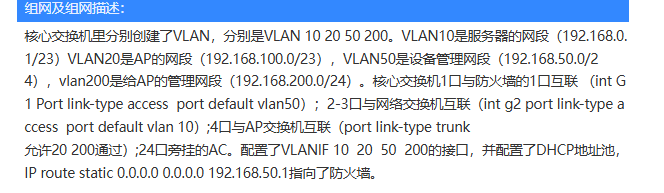

组网及组网描述:

核心交换机里分别创建了VLAN,分别是VLAN 10 20 50 200。VLAN10是服务器的网段(192.168.0.1/23)VLAN20是AP的网段(192.168.100.0/23),VLAN50是设备管理网段(192.168.50.0/24),vlan200是给AP的管理网段(192.168.200.0/24)。核心交换机1口与防火墙的1口互联 (int G1 Port link-type access  port default vlan50);2-3口与网络交换机互联(int g2 port link-type access  port default vlan 10);4口与AP交换机互联(port link-type trunk
允许20 200通过);24口旁挂的AC。配置了VLANIF 10  20  50  200的接口,并配置了DHCP地址池,IP route static 0.0.0.0 0.0.0.0 192.168.50.1指向了防火墙。

防火墙这边配置了策略
policy interzone trust untrust outbound
policy 1
action permit
policy source 192.168.0.0 mask16

nat-policy interzone trust untrust outbound
policy 1
action permit
policy source 192.168.0.0 mask16

IP route static 192.168.0.0 255.255.0.0. 192.168.50.2指向了交换机

AP交换机
创建了200  20的VLAN
1口与核心互联允许200 20通过
2口与AP互联
port link-type trunk
port trunk pvid vlan 200
port trunk allow-pass VLAN 200 20
 最后无线设备能获取到AP地址,能上网,ping不通1.253的服务器。

4 个回答
粉丝:120人 关注:9人

到网关都不通,放行相关vlan了吗

暂无评论

Xcheng 九段
粉丝:132人 关注:3人

你这设备看着不像H3C产品呀


如果是H3C产品需要注意ip路由可达后,安全策略和安全域放通就行了


建议先确认清楚具体产品和组网细节,或联系对应技术支持团队协助下吧

暂无评论

zhiliao_xVdmnr 知了小白
粉丝:0人 关注:0人

。2层还是3层交换机

暂无评论

粉丝:15人 关注:0人

没看到192.168.1.0段呢?

暂无评论
