Web方式：基于接口的并发连接限制典型配置

使用版本

本举例是在F5000-AI-55-G的E9900版本上进行配置和验证的。

组网需求

如下图所示，Host A、Host B、Host C所在网络的出口设备需要使用并发连接限制功能，实现保护内部网络及网络资源。具体需求如下：

• 192.168.0.0/24网段的全部主机最多只能与外网建立100000条连接

• 192.168.0.0/24网段的每台主机最多只能与外网建立100条连接

图-1 并发连接限制配置组网图

配置步骤

1. 配置接口的IP地址

   # 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。

   # 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

   • 安全域：Trust

   • 选择“IPv4地址”页签，配置IP地址/掩码：192.168.0.1/24

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成接口IP地址和安全域的配置。

   # 按照同样的步骤配置接口GE1/0/2，配置如下。

   • 加入到安全域：Untrust

   • IP地址/掩码：202.38.1.1/24

   • 其他配置项使用缺省值

2. 配置安全策略

   # 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

   # 新建安全策略，并进行如下配置：

   • 名称：test-a

   • 类型：IPv4

   • 源安全域：Trust

   • 目的安全域：Untrust

   • 源IPv4地址：192.168.0.0/24

   • 目的IPv4地址：202.38.1.0/24

   • 动作：允许

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

3. 配置并发连接限制策略

   # 选择“策略 > 主动防护 > 并发连接限制”，进入并发连接限制策略配置页面。

   # 单击<新建>按钮，配置并发连接限制策略1，允许192.168.0.0/24网段的全部主机最多只能与外网建立100000条连接，超过100000时，需要等连接数恢复到95000以下才允许建立新的连接，配置如下。

   图-2 新建并发连接限制策略1



   # 单击<确定>按钮，开始新建规则，配置如下。

   • 规则编号：1

   • ACL：2000。ACL的规则为允许源IP地址为192.168.0.0/24网段

   • 并发连接限制的触发限制阈值为100000，解除限制阈值为95000

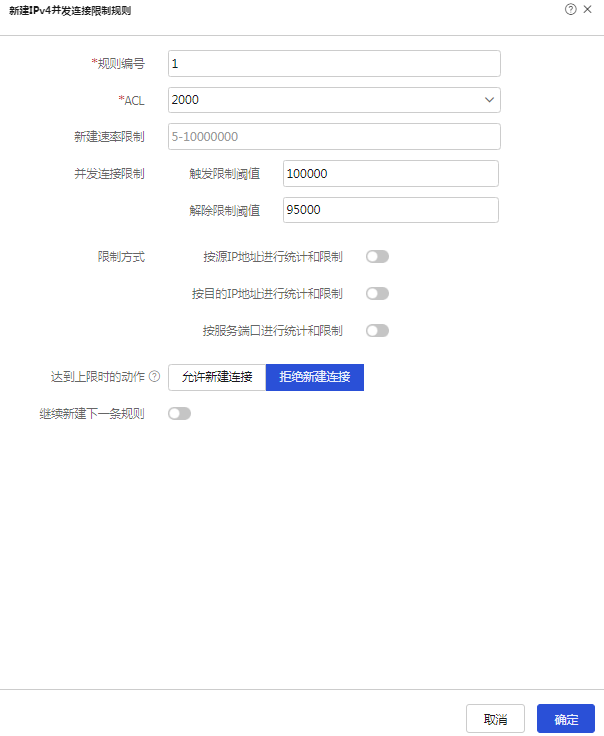

   图-3 新建并发连接限制规则



   # 取消继续新建下一条规则后的复选框，单击<确认>按钮，完成并发连接限制策略1的配置。

   # 单击<新建>按钮，配置并发连接限制策略2，允许192.168.0.0/24网段的每台主机最多只能与外网建立100条连接，超过100时，需要等连接数恢复到95以下才允许建立新的连接，配置如下。

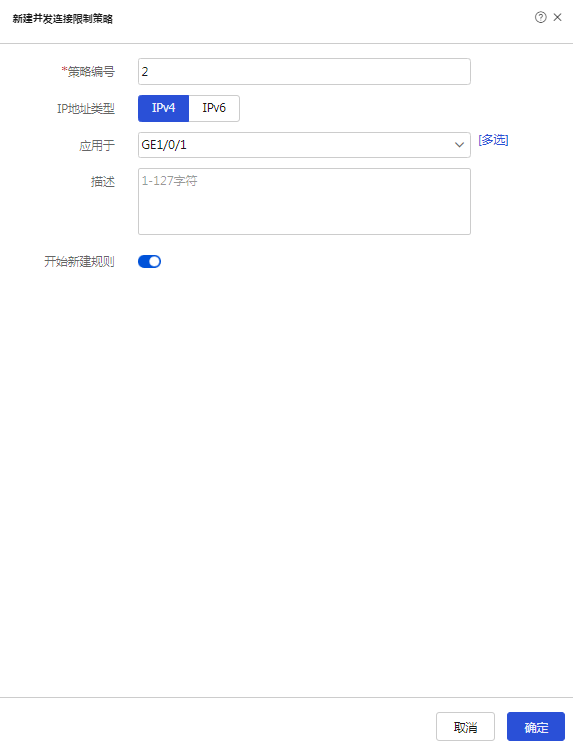

   图-4 新建并发连接限制策略2



   # 单击<确定>按钮，开始新建规则，配置如下。

   • 规则编号：1

   • ACL：2000

   • 并发连接限制的触发限制阈值为100，解除限制阈值为95

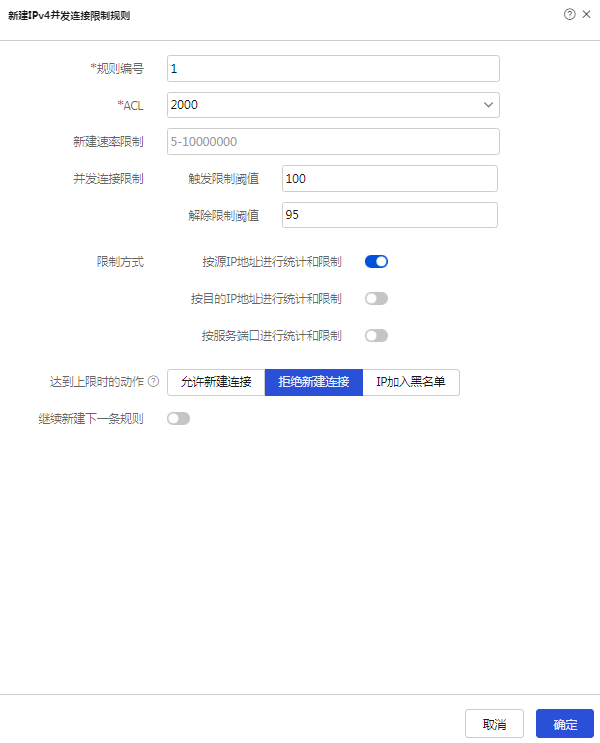

   图-5 新建并发连接限制规则



   # 取消继续新建下一条规则后的复选框，单击<确认>按钮，完成并发连接限制策略2的配置。配置完成后如下图所示：

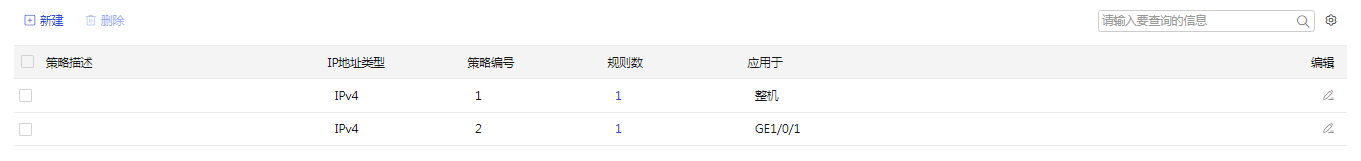

   图-6 显示并发连接限制策略配置



验证配置

192.168.0.0/24网段的全部主机最多只能与外网建立100000条连接且192.168.0.0/24网段的每台主机最多只能与外网建立100条连接。
