mpls跨域 通过tracert 显示label

3天前提问
  • 0关注
  • 0收藏,117浏览
粉丝:0人 关注:0人

问题描述:

mpls跨域   如何通过tracert  显示label  开启命令是啥

1 个回答
粉丝:8人 关注:0人

核心思路分析

鸿蒙系统在其初期版本中保持了与Android应用的良好兼容性,因此很多Android版的iNode是可以运行的。但随着鸿蒙版本的更新,底层架构的变化可能会导致一些老版本应用出现兼容性问题。


解决方案步骤(请按顺序尝试)

第1步:确认安装包来源和版本

这是最关键的一步。您需要获取​​专门为Android ARM架构编译的iNode客户端​​。

  1. 1.​​官方渠道获取​​:最可靠的方式是从您公司或学校的网络信息中心官网下载。他们会提供经过测试可用的版本。
  2. 2.​​确认架构​​:鸿蒙系统的手机/平板几乎都是ARM架构,所以您需要armarmeabi-v7a架构的安装包(文件名中通常会包含这些字样)。如果您的设备是麒麟9000等较新的芯片,也可能支持arm64-v8a架构。​​请避免尝试安装x86mips架构的包,那肯定无法运行。​
  3. 3.​​检查安装包完整性​​:重新下载一次安装包,确保下载过程没有中断。损坏的安装包会导致解压失败。

第2步:开启“纯净模式”并允许未知来源安装

鸿蒙系统出于安全考虑,默认会限制外部来源的应用安装。

  1. 1.进入手机 ​​「设置」​​ -> ​​「系统和更新」​​ -> ​​「纯净模式」​​。
  2. 2.点击 ​​「关闭」​​ 纯净模式。或者,在安装时,系统会提示您允许来自此来源的应用安装,请务必点击“允许”。

第3步:尝试兼容性运行

如果安装成功但打开后闪退或无法认证,可以尝试以下方法:

  1. 1.

    ​以兼容模式运行​​:

    • •在手机 ​​「设置」​​ -> ​​「应用管理」​​ -> 找到已安装的 ​​iNode应用​​。
    • •进入 ​​「权限」​​ ,给予它所有的网络、位置等必要权限。
    • •查找是否有 ​​「兼容性」​​ 或 ​​「以Android模式运行」​​ 等相关选项(不同鸿蒙版本位置可能不同),尝试开启。
  2. 2.

    ​重启手机​​:简单的重启有时可以解决临时的系统资源冲突问题。

第4步:寻求替代方案(如果以上均失败)

如果无论如何都无法安装或运行,您还有最后两个选择,这两个通常是最有效的:

  1. 1.

    ​联系您的单位IT支持部门​

    • •这是​​最推荐、最有效​​的方法。直接告知他们:“我的华为鸿蒙系统手机无法安装你们提供的iNode客户端,请问是否有新版本或者替代的解决方案?”
    • •他们可能会提供:
      • •一个他们已知兼容鸿蒙的新版iNode客户端。
      • •推荐使用其他认证方式,例如:​​MacOS Bypass认证​​(将你的手机MAC地址报给IT部门,他们在后台绑定后,你就可以直接连接Wi-Fi,无需安装客户端)。
      • •推荐使用其他客户端,例如某些学校和企业已经转向支持标准​​EAP认证​​,可以直接在手机的Wi-Fi设置中完成认证,而无需额外App。
  2. 2.

    ​使用“移动iNode”或第三方客户端​

    • •华为应用市场有时会提供一个叫 ​​“移动iNode”​​ 的应用,您可以搜索尝试一下。
    • •极少数情况下,可能存在一些第三方开发的兼容客户端,但​​使用这些客户端存在安全风险,请谨慎使用,并优先征得您单位IT部门的同意​​。

总结

步骤操作目的
​1​​确认安装包​​来自官方且为ARM架构确保安装包本身正确无误
​2​​关闭纯净模式​​,允许安装解除系统的安装限制
​3​授予所有权限,尝试​​兼容模式​解决运行时的兼容性问题
​4​​联系单位IT支持​获取官方帮助和最新兼容版本,或申请其他认证方式

您遇到的“解压文件”错误,大概率是​​第1步​​中的安装包问题。请优先重新从您的公司/学校官网下载最新的Android ARM版本。

希望这些步骤能帮助您成功解决问题!

mpls跨域 如何通过tracert 显示label 开启命令是啥
已深度思考(用时4秒)

好的,用户上传了一张MPLS跨域tracert结果的截图,并询问如何通过tracert显示label以及开启命令是什么。从图片内容看,这明显是华为网络设备的命令行界面,执行了带VPN实例和源IP的tracert命令,结果中清晰展示了每跳的MPLS标签信息。

用户可能是网络工程师或运维人员,正在排查MPLS VPN跨域连接的故障。ta的真实需求不仅仅是知道命令格式,更想理解如何利用这个诊断工具来验证跨域场景下的标签交换路径是否正常。深层需求可能是想掌握MPLS跨域故障排查的方法论。

图片本身就是最完美的答案!它展示了在华为设备上使用tracert -vpn-instance -a命令的具体语法和输出效果。需要重点解读三个关键点:一是命令结构中必须指定VPN实例(VRF_A)和精确源IP(10.1.10.254),这是跨域场景的核心;二是输出结果中每跳都包含多行MPLS标签详情,这正是用户想看到的label信息;三是最后一跳到达10.1.6.254但没有标签,说明是最后一跳弹出。

需要把图片内容转化为结构化说明。先解释命令语法各参数意义,再解析输出中标签字段的含义(如S=1表示栈底标签)。最后要强调跨域场景的特殊性——不同AS间标签可能变化,这正是tracert能直观展现的价值。用户可能还需要知道,如果设备不支持该命令,需要检查设备型号和软件版本。

好的,根据您上传的图片和问题,我们来详细解答如何在华为设备上执行MPLS跨域追踪并显示标签(Label)信息。

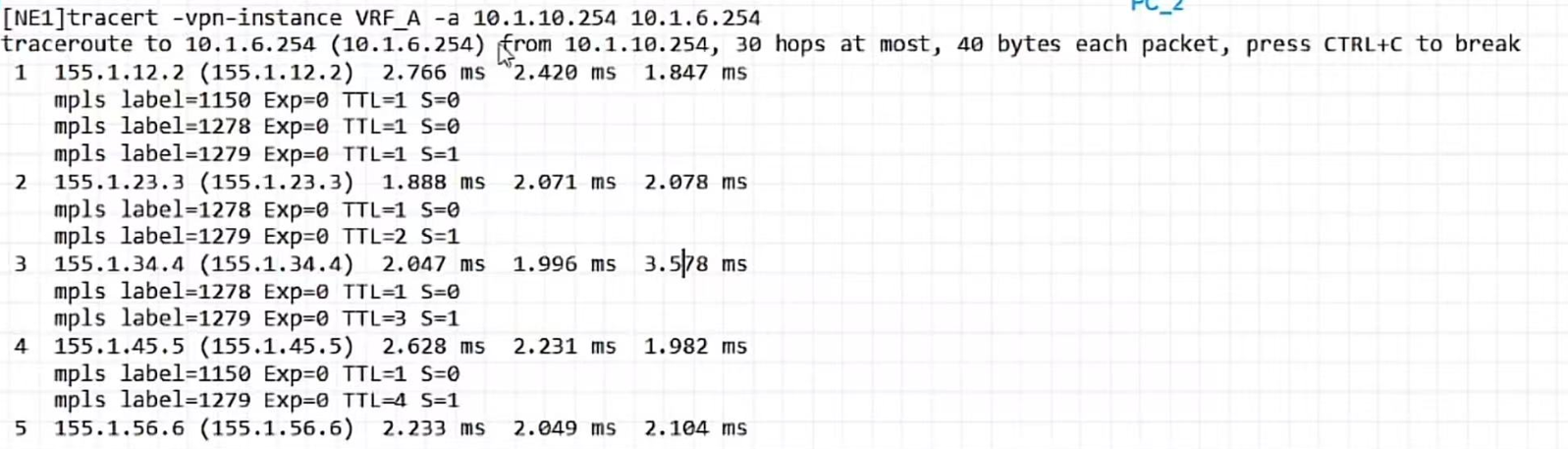

您图片中的命令 tracert -vpn-instance VRF_A -a 10.1.10.254 10.1.6.254 就是一个完美的示例。这条命令是解决您问题的核心。

开启命令与参数解析

在华为设备上,用于显示MPLS标签的Traceroute命令基本语法如下:

tracert [-vpn-instance vpn-instance-name] [-a source-ip] dest-ip

您图片中的命令 [NE1]tracert -vpn-instance VRF_A -a 10.1.10.254 10.1.6.254 各个参数的含义是:

  • •​tracert​: 华为网络设备(NE、路由器、交换机)上执行路由追踪的命令。
  • •​-vpn-instance VRF_A​: (​​关键选项​​) 指定在哪个VPN实例(VRF)中进行追踪。这是MPLS L3VPN或跨域场景下的​​必选参数​​,因为地址 10.1.10.254 和 10.1.6.254 是重叠的私网地址,存在于名为 VRF_A 的虚拟路由表中。如果不指定,设备会在公网路由表中查找,无法找到目标。
  • •​-a 10.1.10.254​: (​​关键选项​​) 指定Traceroute报文使用的​​源IP地址​​。这个地址必须是设备上某个接口的IP,并且该接口需要属于前面指定的VPN实例 VRF_A。这确保了回程报文能正确路由。
  • •​10.1.6.254​: ​​目的IP地址​​,即您想要追踪路径的目标。

​总结:要显示MPLS标签,最关键的两个参数是 -vpn-instance 和 -a。​


输出结果解读:如何查看Label信息

正如您的图片所示,命令输出不仅包含了传统的IP跳数信息,还额外显示了MPLS标签栈的详细信息。

以第一跳为例:

1 155.1.12.2 (155.1.12.2) 2.766 ms 2.420 ms 1.847 ms mpls label=1150 Exp=0 TTL=1 S=0 mpls label=1278 Exp=0 TTL=1 S=0 mpls label=1279 Exp=0 TTL=1 S=1

这表示数据包到达第一跳设备 155.1.12.2 时,报文外面封装了​​三层MPLS标签​​:

  1. 1.​​最外层标签 (Label=1150)​​: S=0 表示这不是栈底标签,后面还有标签。
  2. 2.​​中间层标签 (Label=1278)​​: S=0 同样表示后面还有标签。
  3. 3.​​最内层(栈底)标签 (Label=1279)​​: S=1 表示这是标签栈的最后一层。

其他字段:

  • •​​Exp=0​​: 表示实验位(常用于QoS),值为0。
  • •​​TTL=1​​: 表示该层标签的生存时间。每经过一跳,标签的TTL会减1。

MPLS跨域场景下的具体分析

您的图片展示了一个典型的MPLS跨域(Option B)流量路径:

  1. 1.​​标签交换​​: 从路径 155.1.12.2 -> 155.1.23.3 -> 155.1.34.4 可以看到,内层标签 1279 (S=1) ​​始终保持不变​​。这就是VPNv4路由的​​内层私网标签​​,用于在PE设备上区分不同的VPN和路由,它在整个MPLS域内端到端传递。
  2. 2.​​跨域行为​​: 在 155.1.34.4 (很可能是一个ASBR) 到 155.1.45.5 (另一个AS的ASBR) 这一跳,外层标签发生了变化(从 1150/1278 变成了 1150/1279)。这体现了跨域Option B的特点:ASBR之间通过MP-EBGP重新分配VPNv4路由,并为其分配新的标签。
  3. 3.​​倒数第二跳弹出(PHP)​​: 在到达最后一跳 155.1.56.6 之前,所有外层标签都被弹出,只剩下内层标签 1279 (S=1)。最后一跳设备(通常是PE)根据这个内层标签将IP报文从正确的VPN接口转发出去,送达目标 10.1.6.254

操作步骤总结

  1. 1.

    ​登录设备​​: 通过Console或SSH登录到您的华为网络设备(通常是PE设备或作为查询起点的设备)。

  2. 2.

    ​进入系统视图​​: 输入 system-view

  3. 3.

    ​执行命令​​: 使用如下格式的命令(根据您的实际网络规划替换参数):

    tracert -vpn-instance <你的VPN实例名称> -a <本端属于该VPN的源地址> <对端的目标地址>

    例如:tracert -vpn-instance Customer_A -a 192.168.1.1 192.168.2.1

  4. 4.

    ​分析结果​​: 查看输出,重点关注每一跳之后的 mpls label= 信息,分析标签的交换、压入和弹出过程,从而判断流量路径和排除故障。

您提供的图片是一个非常标准且成功的MPLS跨域Traceroute输出,完美展示了如何通过命令查看MPLS标签。
