primera c630跟硬盘笼扩展柜链接方式是怎么样的

一、HPE Primera 630扩展连接架构
​​基本连接原则​​
控制器节点0 DP1/DP2 → 扩展柜A IN端口 → 扩展柜A OUT端口 → 扩展柜B IN端口
控制器节点1 DP1/DP2 → 扩展柜A IN端口 → 扩展柜A OUT端口 → 扩展柜B IN端口
二、单个扩展柜连接方式
​​正确连接（冗余配置）​​
# 节点0连接到扩展柜
控制器节点0 DP1 → 扩展柜端口0 IN
控制器节点1 DP1 → 扩展柜端口1 IN

# 或者使用DP2端口（提供更多带宽）
控制器节点0 DP2 → 扩展柜端口0 IN
控制器节点1 DP2 → 扩展柜端口1 IN
​​连接示意图​​
[控制器节点0] DP1 -----> [扩展柜] Port 0 IN
[控制器节点1] DP1 -----> [扩展柜] Port 1 IN
三、多个扩展柜级联方式
​​2个扩展柜连接​​
# 第一级连接（直接连接到控制器）
控制器节点0 DP1 → 扩展柜A Port 0 IN
控制器节点1 DP1 → 扩展柜A Port 1 IN

# 第二级连接（级联）
扩展柜A Port 2 OUT → 扩展柜B Port 0 IN
扩展柜A Port 3 OUT → 扩展柜B Port 1 IN
​​3-4个扩展柜级联​​
# 标准级联方式（推荐）
控制器DP1 → 扩展柜A IN → 扩展柜A OUT → 扩展柜B IN → 扩展柜B OUT → 扩展柜C IN

# 具体端口分配：
扩展柜A: Port 2 OUT → 扩展柜B Port 0 IN
扩展柜B: Port 2 OUT → 扩展柜C Port 0 IN
扩展柜C: Port 2 OUT → 扩展柜D Port 0 IN

# 冗余路径（必须配置！）
扩展柜A: Port 3 OUT → 扩展柜B Port 1 IN
扩展柜B: Port 3 OUT → 扩展柜C Port 1 IN
扩展柜C: Port 3 OUT → 扩展柜D Port 1 IN

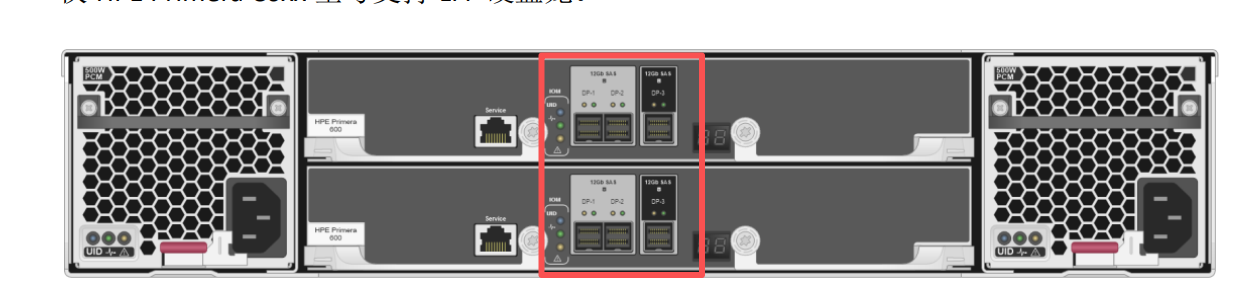

四、端口功能详细说明

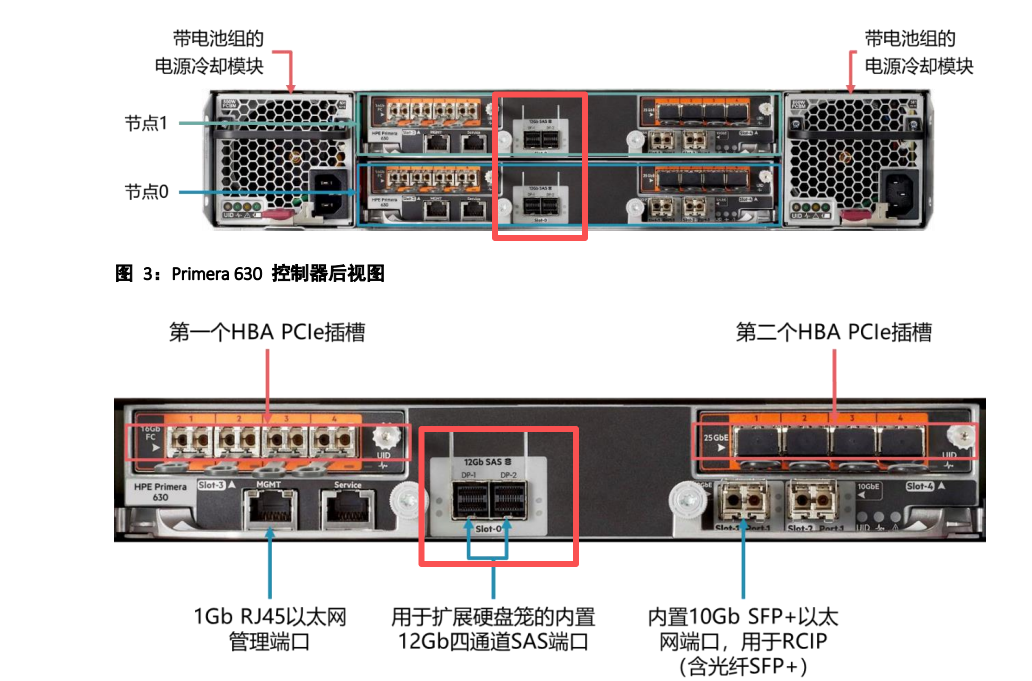

​​控制器SAS端口用途​​
端口

主要功能

连接目标

​​DP1​​

主扩展端口

连接第一个扩展柜IN端口

​​DP2​​

备扩展端口

冗余连接或额外带宽

​​DP3​​

级联端口

连接远程扩展柜（如适用）

​​扩展柜端口布局​​
典型的HPE扩展柜有4个12Gb SAS端口：

​​Port 0, Port 1​​: IN端口（接收来自控制器或上游扩展柜）

​​Port 2, Port 3​​: OUT端口（向下游扩展柜级联）

五、实际操作步骤
​​步骤1：物理连接​​
# 连接第一个扩展柜（直接到控制器）
1. 使用SAS线连接控制器节点0的DP1到扩展柜A的Port 0
2. 使用SAS线连接控制器节点1的DP1到扩展柜A的Port 1

# 连接第二个扩展柜（级联）
3. 使用SAS线连接扩展柜A的Port 2到扩展柜B的Port 0
4. 使用SAS线连接扩展柜A的Port 3到扩展柜B的Port 1
​​步骤2：在Primera管理界面验证​​
# 在HPE Primera Web管理界面中：
1. 登录管理界面
2. 进入"System" → "Hardware"
3. 查看扩展柜状态应为"Normal"
4. 确认所有硬盘被正确识别
​​步骤3：配置存储​​
# 新增的硬盘需要加入存储池
1. 进入"Storage" → "Pools"
2. 选择现有存储池或创建新池
3. 将新硬盘添加到存储池
4. 调整存储分层策略（如需要）
六、最佳实践建议
​​连接规范​​
# 1. 始终配置冗余路径
控制器节点0 DP1 → 扩展柜A Port 0
控制器节点1 DP1 → 扩展柜A Port 1

# 2. 级联深度限制（参考官方规格）
最大支持：4-8个扩展柜（具体取决于型号）
建议：不超过6个扩展柜级联

# 3. 带宽考虑
对于高性能需求，使用DP1+DP2同时连接
​​线缆管理​​
# 使用相同长度的SAS线缆
推荐：HPE认证的12Gb SAS线缆
长度：不超过10米（避免信号衰减）

# 线缆标签规范
控制器节点0 DP1 → 扩展柜A Port 0 [标签: CTRL0-DP1→EXP-A-IN0]
控制器节点1 DP1 → 扩展柜A Port 1 [标签: CTRL1-DP1→EXP-A-IN1]
七、故障排除
​​常见问题排查​​
# 扩展柜未被识别
1. 检查SAS线缆连接是否牢固
2. 验证扩展柜电源状态
3. 查看控制器日志中的SAS链路错误

# 性能问题
1. 确认使用12Gb SAS线缆
2. 检查是否有链路降速（6Gb/3Gb模式）
3. 验证扩展柜固件版本兼容性
​​诊断命令​​
# 在Primera CLI中检查连接状态
showdiskfru -h # 显示所有磁盘和扩展柜信息
showsasconnect -h # 显示SAS连接拓扑
八、扩展限制说明
​​官方规格限制​​
项目

限制说明

​​最大扩展柜数​​

通常8个（包括控制器内置柜）

​​最大硬盘数​​

取决于控制器型号和许可

​​级联深度​​

建议不超过4级级联

​​SAS线缆长度​​

单条线缆建议≤10米

​​性能考虑​​
# 级联越多，延迟可能增加
推荐架构：
控制器 → 扩展柜1 → 扩展柜2 → 扩展柜3
↘ 扩展柜4 → 扩展柜5

而不是长链式：
控制器 → 1 → 2 → 3 → 4 → 5 → 6 → 7
总结
​​正确连接方式​​：

​​控制器DP1/DP2​​ → 连接第一个扩展柜的IN端口

​​扩展柜OUT端口​​ → 连接下一个扩展柜的IN端口

​​始终配置双路径冗余​​（节点0+节点1）

​​DP3端口​​通常用于特殊配置或远程连接

按照这个方案连接，您的Primera 630就能正确识别扩展柜并实现性能最优的存储扩展。
