问题描述：

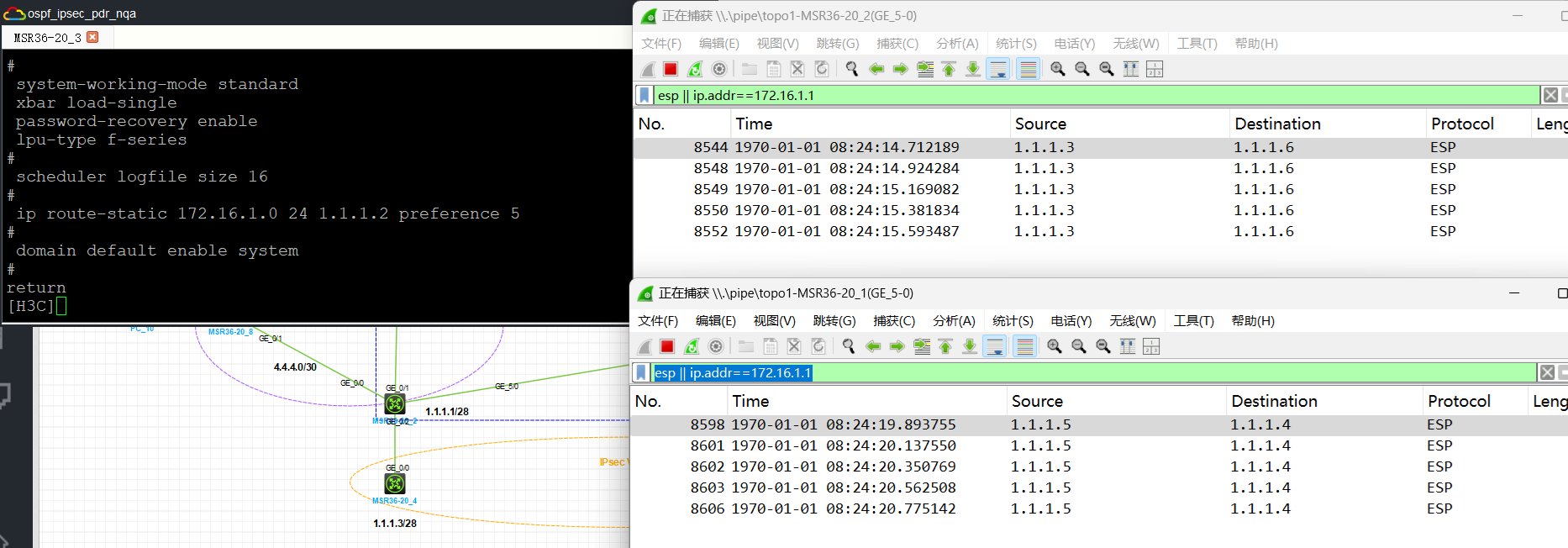

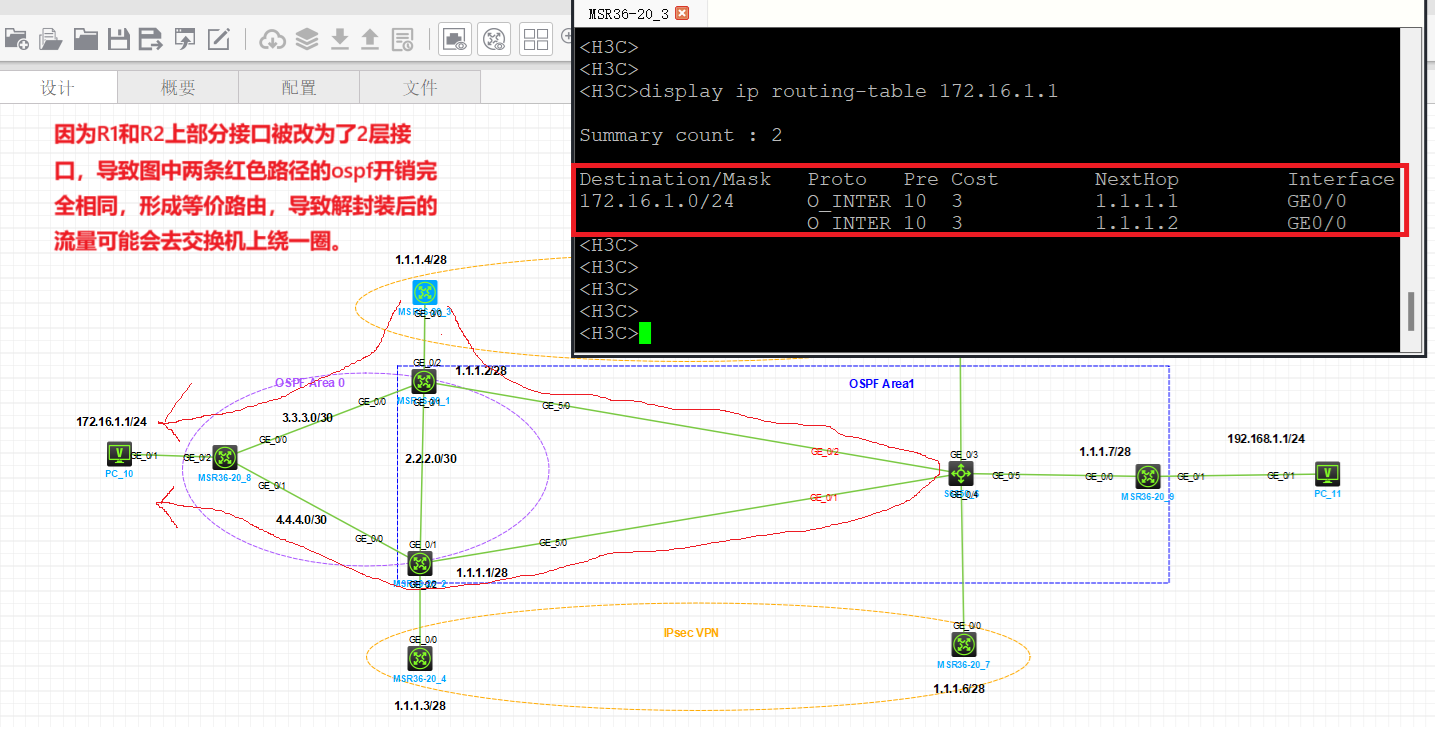

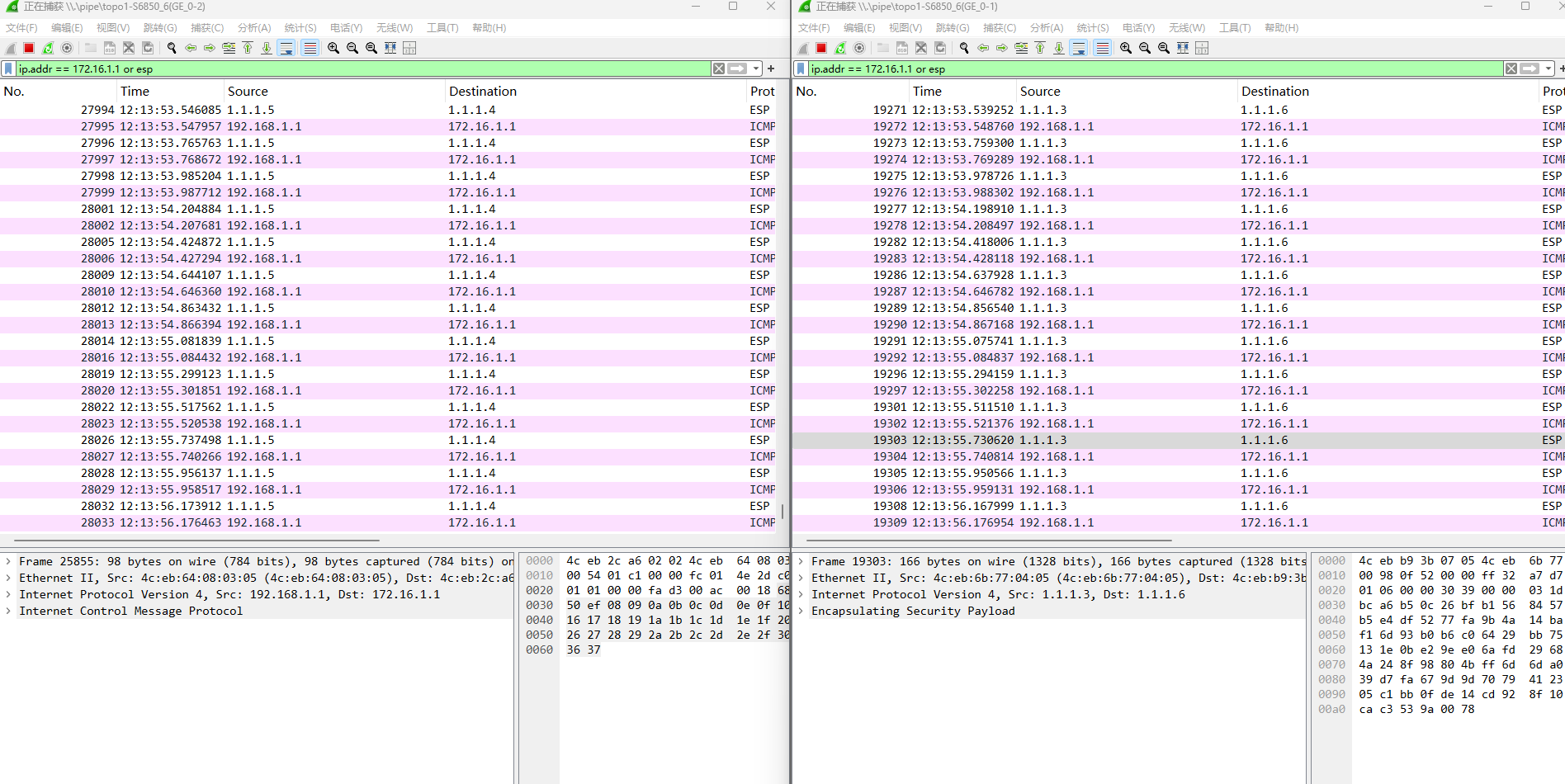

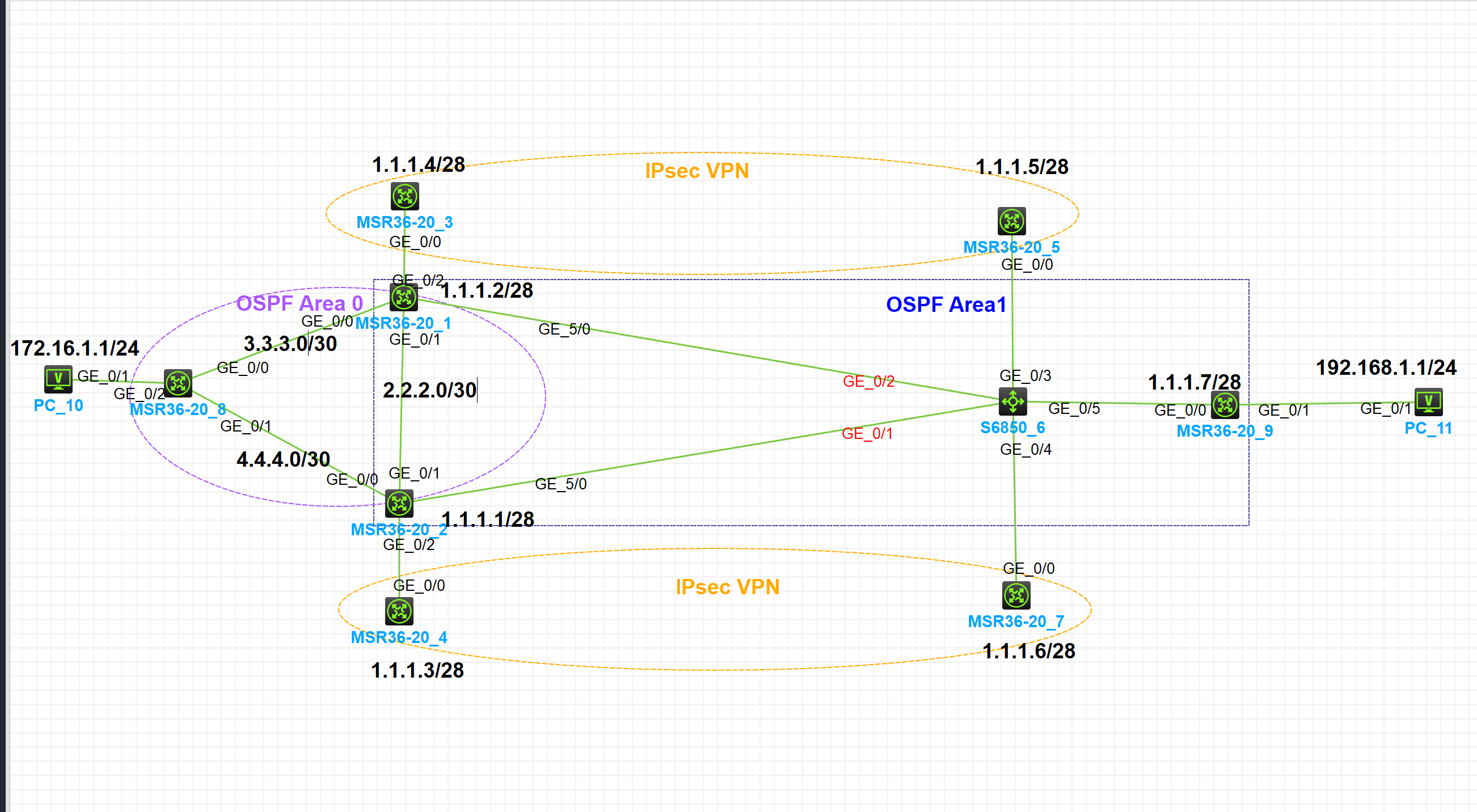

网络如图，8、1、2路由器跑ospf area0，3、1、2、4、5、7、9跑ospf area1，3、5跑ipsec vpn，4、7跑ipse cvpn，6是交换机。因为1和6之间、2和6之间的线路是运营商专线，要实现172.16.1.1和192.168.1.1互访的时候，先经过VPN加密，再到对端。我在模拟器上ospf和ipsec vpn配置好了，分别在1、2、9上配置了PBR把互访的下一跳指向旁挂的VPN，为了防止VPN单点故障绑定了NQA，现在抓包测试，有一些数据包加密了，而有一些没加密，不知道为啥，抓包的两个接口标红了，有没有大神指点下
组网及组网描述：
➤
✖
