为什么这个两个口选不中？

2025-10-27提问

粉丝：1人关注：0人

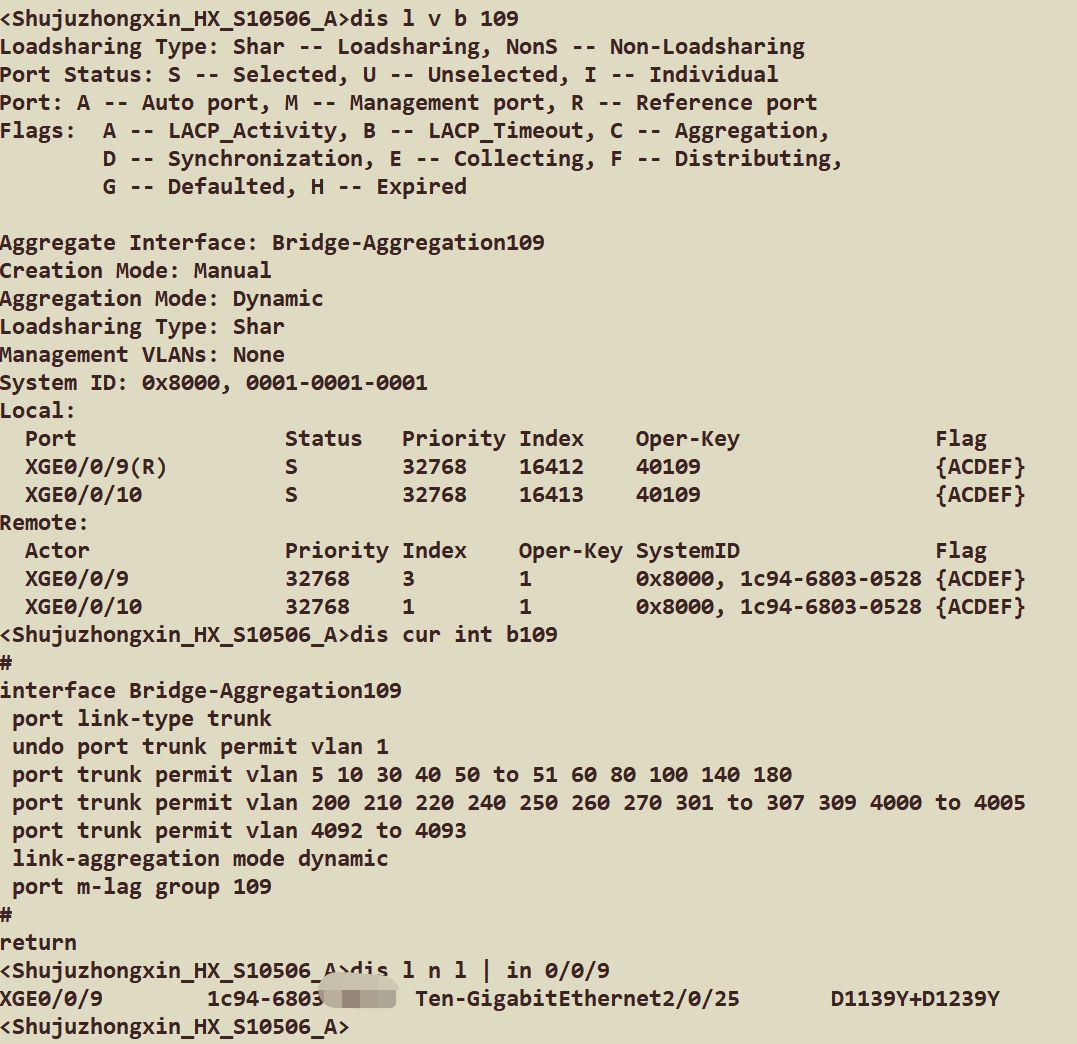

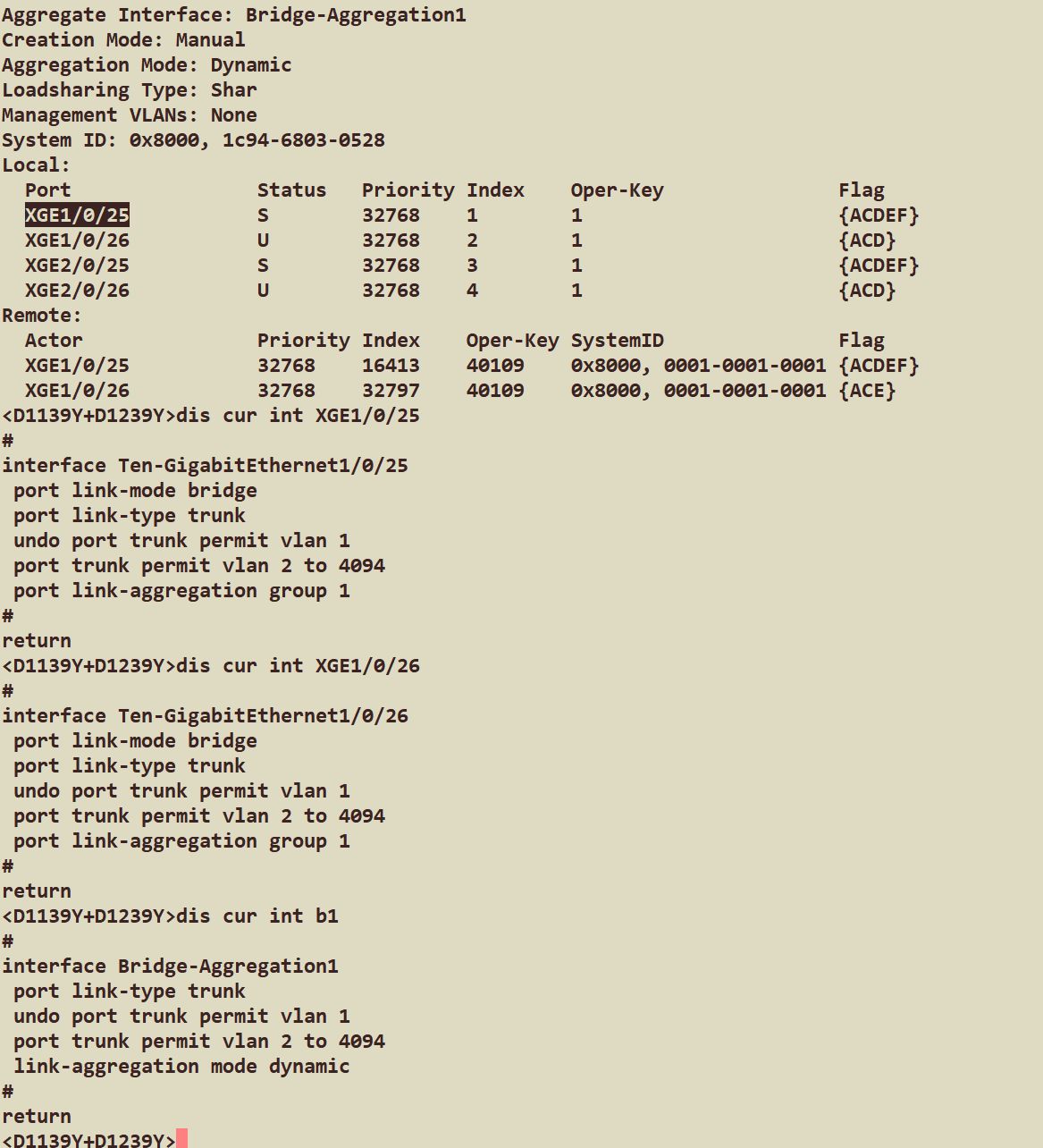

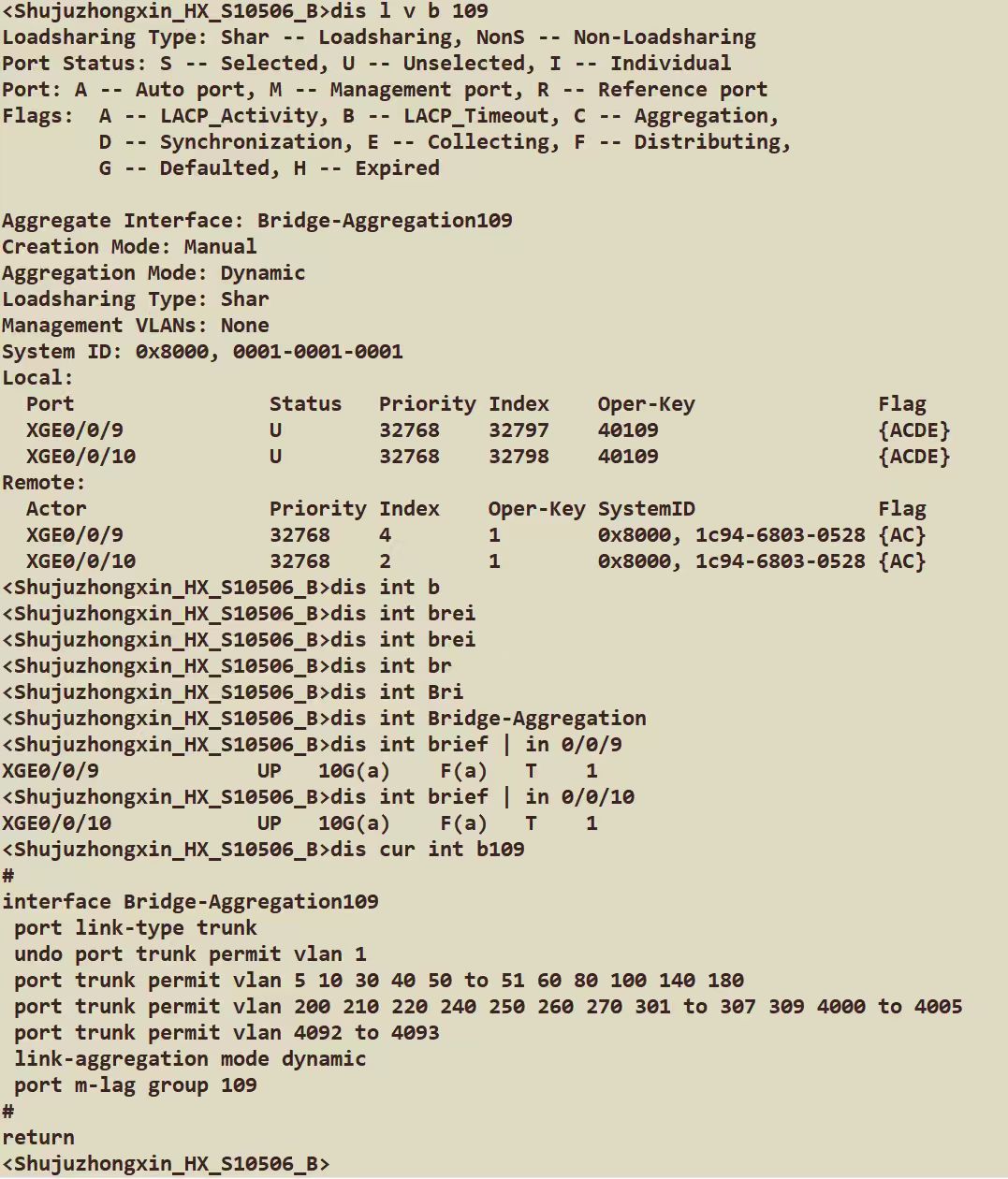

上层m-lag 下层irf 4条线聚合为什么有两条选不中？

最佳答案

已采纳

粉丝：3人关注：0人

上层 M-LAG 对接下层 IRF 时，4 条聚合链路有两条 “选不中”（无法加入聚合组或未被激活），核心原因集中在聚合配置不匹配、M-LAG/IRF 链路角色冲突或物理层兼容性问题，需按层级排查：

上层 M-LAG（两台设备）与下层 IRF（两台设备堆叠为单一逻辑设备）的 4 条聚合链路，正常应满足：

下层 IRF：创建 1 个聚合组（如 Bridge-Aggregation 1），将两台成员设备的 2 个物理口（如 IRF-M1 的 GE1/0/1、IRF-M2 的 GE2/0/1）加入该组。
上层 M-LAG：创建 1 个 M-LAG 聚合组（如 M-LAG 1），将两台 M-LAG 成员设备的 2 个物理口（如 M-LAG-A 的 GE1/0/1、M-LAG-B 的 GE1/0/1）加入该组。
4 条物理链路：分别连接 “IRF-M1→M-LAG-A”“IRF-M1→M-LAG-B”“IRF-M2→M-LAG-A”“IRF-M2→M-LAG-B”，形成 “双活互联”。
若链路连接不符合此逻辑（如某条线跨聚合组连接），会直接导致链路 “选不中”。

M-LAG 与 IRF 的聚合组需满足 “两端配置完全一致”，否则不匹配的链路会被判定为 “无效” 而无法激活：

必查配置项对比（以华三 / 紫光设备为例）：

配置项	要求	问题表现
聚合模式	两端必须均为 “静态聚合” 或均为 “LACP 动态聚合”（推荐 LACP）	一端静态、一端 LACP，会导致仅静态端的链路能选中，LACP 端链路被丢弃。
成员口速率 / 双工模式	两端物理口必须强制协商为相同速率（如 1000M 全双工），禁用自动协商	自动协商时可能出现速率不匹配（如一端 100M、一端 1000M），链路物理层 Up 但聚合层不选中。
链路类型（Access/Trunk）	若传输 VLAN，两端必须均为 Trunk 且允许的 VLAN 列表一致；若为 Untagged，PVID 需一致	Trunk 与 Access 混用，或允许 VLAN 不同，会触发聚合组 “端口类型冲突”，链路被排除。
LACP 优先级（动态聚合时）	同一聚合组内，成员口的 LACP 优先级需不同（避免选举冲突）	多端口 LACP 优先级相同，会导致仅部分端口被选为 “活跃端口”，其余为 “备用端口”（看似 “选不中”）。

排查命令：
1. 下层 IRF 侧：display link-aggregation interface Bridge-Aggregation 1，查看 “Selected Ports” 和 “Unselected Ports”，确认未选中端口的 “Unselect Reason”（如 “Config Mismatch”“Speed Mismatch”）。
2. 上层 M-LAG 侧：display m-lag interface M-LAG 1，查看成员口状态，对比两端配置是否一致。

M-LAG 和 IRF 均依赖 “心跳 / 控制链路” 维护双活状态，若控制链路异常，会导致聚合链路 “选不中”：

M-LAG 侧排查：
- 检查 M-LAG 的 “peer-link”（peer 设备间的控制链路）是否正常：执行display m-lag peer-link，确保 peer-link 状态为 “Up”，无频繁 Flapping。若 peer-link Down，M-LAG 会退化为单设备工作，仅保留与活跃设备连接的链路，另两条链路 “选不中”。
- 检查 M-LAG 的 “keepalive 链路”：确保通过 IP 网络（如管理网）的 keepalive 通信正常，避免因心跳丢失导致 M-LAG 分裂，误判部分链路无效。
IRF 侧排查：
- 检查 IRF 的 “堆叠链路”（IRF member 间的控制链路）是否正常：执行display irf link，确保堆叠链路状态为 “Up”，无 “Link Down” 记录。若 IRF 堆叠分裂，下层变为两台独立设备，原聚合组失效，仅部分链路能选中。

若配置和双活逻辑均正常，需排查物理链路本身：

光模块 / 线缆兼容性：
- 确认 4 条链路使用的光模块 / 线缆型号一致（如均为 1000BASE-SX SFP+OM3 光纤，或均为 Cat6 铜缆），避免混插不同类型模块（如单模与多模）。
- 更换 “选不中” 链路的光模块 / 线缆，排除硬件损耗（如光模块衰耗过大、线缆断裂）。
端口故障：
- 将 “选不中” 的物理口与 “能选中” 的物理口互换（如将 IRF-M1 的 GE1/0/2 与 GE1/0/1 互换），若故障随端口转移，说明原端口硬件故障，需禁用故障端口。

部分设备对聚合组的最大成员口数量有默认限制（如默认最大 8 个成员口），但 4 条线远未达上限，仅需确认无手动配置 “max port” 限制：

排查命令（华三）：display link-aggregation summary，查看聚合组的 “Max Ports” 是否为默认值（通常≥8），若被手动改为 2，则仅前 2 条链路能选中。

最小化测试：先断开 3 条链路，仅保留 1 条链路，确认该链路能正常加入聚合组；再逐次增加链路，观察新增链路是否能选中，定位哪条链路 / 哪一步出现问题。
配置清零重配：删除 M-LAG 和 IRF 的聚合组配置，按 “先配 IRF 聚合→再配 M-LAG 聚合→最后连接物理链路” 的顺序重新配置，避免配置残留导致冲突。
