s6520 无法与S1226fpwr互通

您好，1226是傻瓜交换机呀，需要连接电脑测试的

检查收发光情况及中间odf架

跳线直接，单芯普通模块正常，双芯的无法使用，H3C的光模块与锐捷的都试过了

光纤线有没有用错

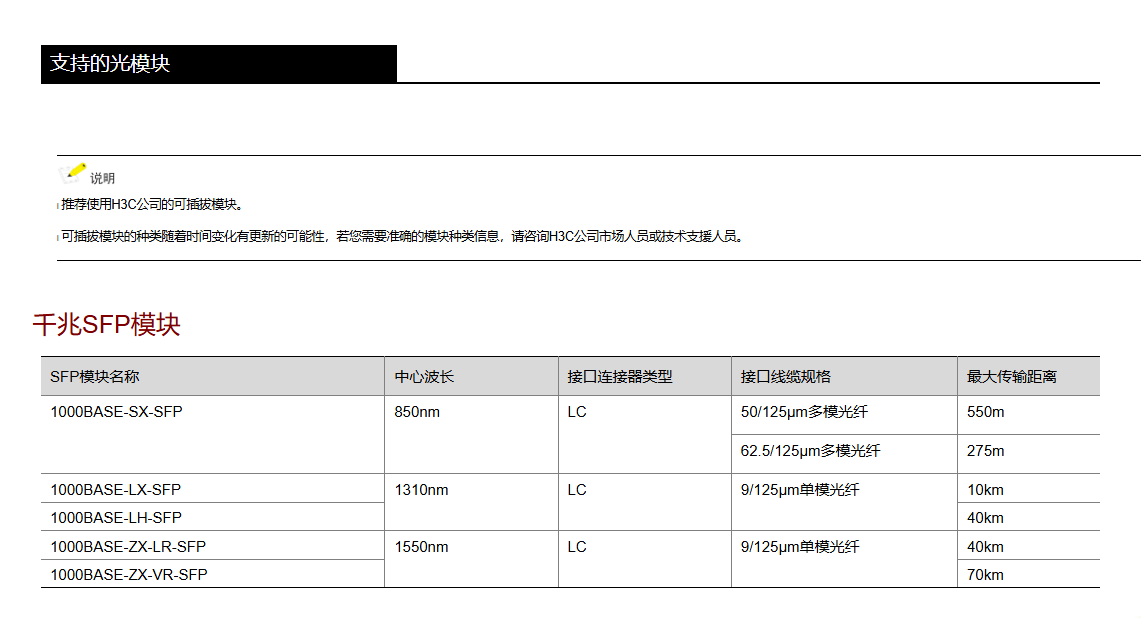

参考手册查看。1226fpwr支持的光模块

6520侧通过命令查看收发光是否正常。

display transceiver diagnosis命令用来显示可插拔光模块的数字诊断参数的当前测量值。

一、核心问题定位

1. 双芯模块速率与 S6520 接口兼容性

   S6520 的 SFP + 接口支持 1G/10G 自适应新华三，但双芯模块可能强制工作在 1G 速率，导致与 S1226FPWR 的 10G 端口协商失败。例如，若双芯模块实际为 1G 规格（如 SFP-GE-LX-SM1310），而 S1226FPWR 的光口强制为 10G 模式，会导致链路无法建立。此时需确认双芯模块的速率是否与对端匹配。
2. 光功率异常导致链路中断

   双芯光纤的光功率可能超出设备接收范围。通过命令 display transceiver diagnosis interface Ten-GigabitEthernet X/X/X 检查收发光功率。正常范围通常为：
   • 发送功率：-5dBm ~ 0dBm（多模）或 -3dBm ~ 3dBm（单模）
   • 接收功率：-30dBm ~ -5dBm（多模）或 -28dBm ~ -3dBm（单模）
     若光功率异常，需更换光纤或模块。
3. 强制配置导致协商失败

   S6520 的 SFP + 接口默认开启自动协商新华三，但若对端（S1226FPWR）强制配置为 10G 全双工，可能导致协商失败。此时需在 S6520 的接口下执行以下命令：
   interface Ten-GigabitEthernet X/X/X undo speed undo duplex
   恢复自动协商模式后测试。

二、深度排查步骤

1. 模块速率与接口匹配性验证
   • 确认双芯模块规格：通过 display transceiver interface Ten-GigabitEthernet X/X/X verbose 查看模块类型。例如，若模块为 SFP-10G-LR-SM1310（10G 单模），需确保 S1226FPWR 的光口支持 10G 速率。
   • S1226FPWR 接口配置检查：登录 S1226FPWR，执行 display interface Ethernet X/X/X 确认端口速率和双工模式，确保未强制配置为 1G。
2. 光纤物理层检测
   • 光纤类型匹配：双芯模块若为单模（如 SFP-10G-LR-SM），需使用单模光纤；若为多模（如 SFP-10G-SR-MM），需使用多模光纤。交叉使用会导致光信号衰减过大。
   • 光纤长度限制：单模光纤建议不超过 10km，多模光纤建议不超过 550m。若光纤过长，需更换为长距模块或增加光放大器。
3. 模块兼容性与厂商限制
   • 非原厂模块限制：S6520 可能对第三方模块的 DDM（数字诊断）信息有限制。尝试使用 H3C 原厂模块（如 SFP-10G-LR-SM），并通过 display transceiver manuinfo 验证模块是否被识别。
   • 固件版本兼容性：检查 S6520 和 S1226FPWR 的软件版本。例如，S6520 的 R6820 版本可能修复了部分模块兼容性问题新华三。

三、应急解决方案

1. 强制配置固定速率

   若自动协商失败，可在两端接口强制配置为 10G 全双工：
   interface Ten-GigabitEthernet X/X/X speed 10000 duplex full
   配置后需重启接口（shutdown 再 undo shutdown），并观察链路是否 UP。
2. 交叉光纤测试

   部分双芯模块可能需要交叉连接（TX→RX，RX→TX）。尝试交换光纤两端的接口，或使用交叉光纤（如 LC-LC 交叉跳线）重新测试。
3. 替换模块与光纤
   • 模块替换：临时使用 S6520 本地互通正常的双芯模块连接 S1226FPWR，排除模块个体故障。
   • 光纤替换：使用已知正常的单芯光纤测试双芯模块，若此时链路正常，说明原双芯光纤存在物理损伤。

四、长期优化建议

1. 标准化模块选型

   优先使用 H3C 原厂光模块，并参考《S6520X-EI-G 系列光模块适配关系表》新华三，确保模块与设备完全兼容。
2. 建立光功率基线

   通过 display transceiver diagnosis 定期监控光功率，设置告警阈值（如接收功率低于 - 28dBm 时触发通知），避免因光纤老化导致链路中断。
3. 配置链路检测机制

   在 S6520 和 S1226FPWR 上启用 BFD（Bidirectional Forwarding Detection）快速检测链路状态：
   interface Ten-GigabitEthernet X/X/X bfd enable
   BFD 可在 300ms 内检测到链路故障并触发切换。

五、关键命令参考

1. 查看接口状态
   display interface Ten-GigabitEthernet X/X/X
   重点关注 Link Speed 和 Duplex Mode 是否匹配。
2. 查看模块信息
   display transceiver interface Ten-GigabitEthernet X/X/X verbose
   确认模块类型、速率、波长等参数。
3. 查看光功率
   display transceiver diagnosis interface Ten-GigabitEthernet X/X/X
   检查 TX Power 和 RX Power 是否在正常范围内。
