下一代防火墙F1000怎么配置不同层双外网IP

条件允许，防火墙前面接个交换机，运营商的线，先到交换机，交换机出来两根线，一跟到防火墙一根到你的服务器

您好，策略路由，参考

07-策略路由配置-新华三集团-H3C

要在 H3C F1000 下一代防火墙上配置两个公网 IP（分别用于 AP 网络和服务器），需通过NAT 静态映射 + 多网段隔离的方式实现。以下是详细配置步骤：

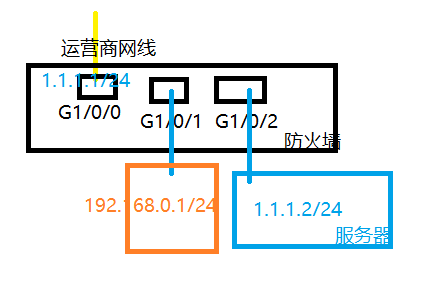

一、拓扑与逻辑调整说明

原拓扑中 “服务器直接使用公网 IP 1.1.1.2/24” 存在三层组网冲突（同一子网不能有两个三层接口），需调整为：

防火墙G1/0/0：主公网 IP 1.1.1.1/24（对接运营商，网关1.1.1.254）。

防火墙G1/0/2：服务器内网网关192.168.1.1/24，服务器使用内网 IP（如192.168.1.100），通过静态 NAT映射到公网 IP 1.1.1.2/24。

二、配置步骤（命令行示例）

1. 接口与路由基础配置

system-view  # 进入系统视图

# 配置WAN口（G1/0/0）：主公网IP

interface GigabitEthernet1/0/0

 ip address 1.1.1.1 255.255.255.0

 undo shutdown

 quit

# 配置默认路由（指向运营商网关）

ip route-static 0.0.0.0 0.0.0.0 1.1.1.254

# 配置AP内网接口（G1/0/1）

interface GigabitEthernet1/0/1

 ip address 192.168.0.1 255.255.255.0

 undo shutdown

 quit

# 配置服务器内网网关（G1/0/2）

interface GigabitEthernet1/0/2

 ip address 192.168.1.1 255.255.255.0

 undo shutdown

 quit

2. 静态 NAT 映射（将服务器内网 IP 映射到公网 IP 1.1.1.2）

bash

# 配置静态NAT：全局IP 1.1.1.2 映射到内网IP 192.168.1.100

nat static global 1.1.1.2 inside 192.168.1.100

# （可选）若需映射特定端口（如HTTP 80端口）

nat static protocol tcp global 1.1.1.2 80 inside 192.168.1.100 80

3. 安全策略配置（允许流量互通）

security-policy

 # 策略1：允许服务器内网访问外网

 rule name server_to_internet

  source-zone trust

  source-address 192.168.1.0 255.255.255.0

  destination-zone untrust

  action permit

  quit

 # 策略2：允许外网访问服务器映射的公网IP（如80端口）

 rule name internet_to_server

  source-zone untrust

  destination-zone trust

  destination-address 1.1.1.2 32

  service http

  action permit

  quit

 # 策略3：允许AP内网访问外网（若原有配置缺失）

 rule name ap_to_internet

  source-zone trust

  source-address 192.168.0.0 255.255.255.0

  destination-zone untrust

  action permit

  quit

三、运营商侧配置配合

需联系运营商，将公网 IP 1.1.1.2的路由指向防火墙的1.1.1.1，确保外网流量能到达防火墙并被正确转发。

四、验证与测试

服务器访问外网：从服务器ping www.baidu.com，确认源 IP 被 NAT 为1.1.1.2。

外网访问服务器：从外部网络访问http://1.1.1.2，确认能正常访问服务器服务。

检查接口与 NAT 状态：

display interface brief  # 确认接口UP

display nat session table  # 确认NAT会话建立

通过以上配置，即可实现 “AP 网络使用公网 IP 1.1.1.1” 和 “服务器使用公网 IP 1.1.1.2” 的需求，同时保证网络隔离与安全性。
