H3C S6812 EVPN VXLAN+M-LAG 分布式网关组网，M-LAG成员口发现存在不通

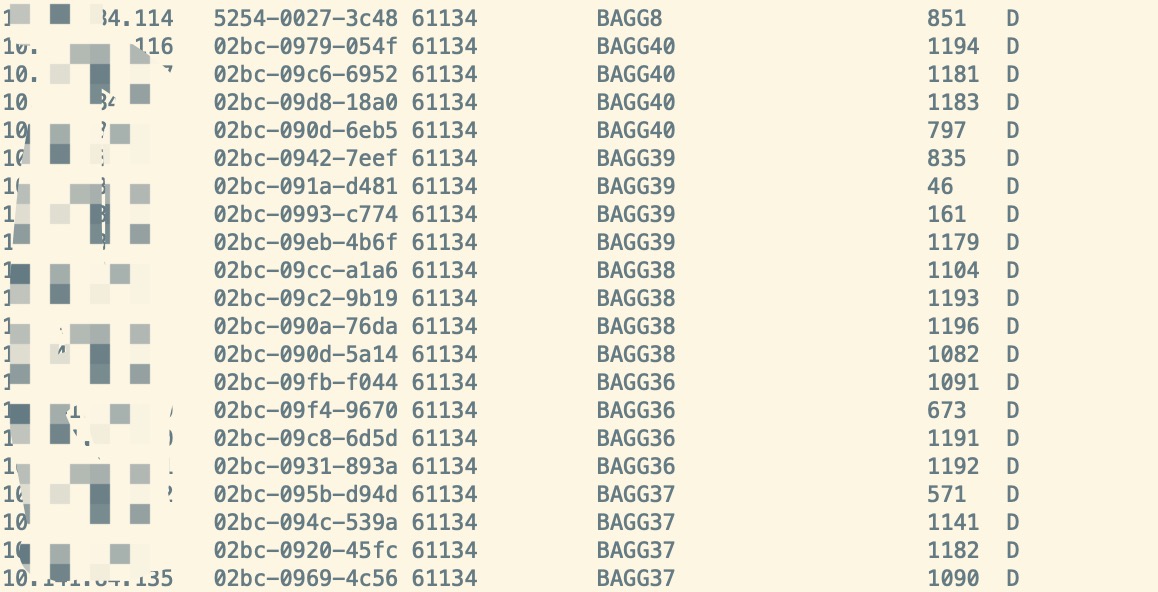

附件是ARP查看的信息和交换机版本信息

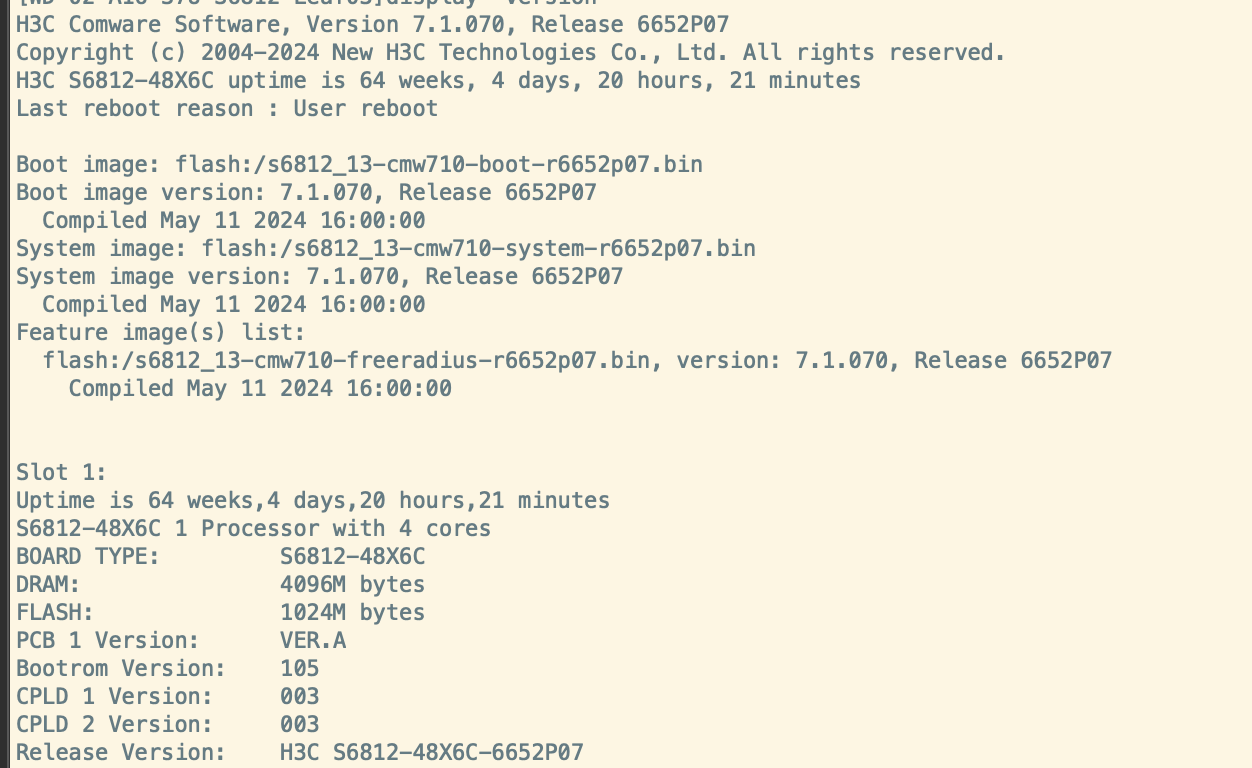

交换机版本信息:

两台中随便关一台都是那些固定的地址不通吗？还是不一样的地址不通，检测一下两边的global-mac是否一致还有两个loopback地址（vter）

要解决两台 H3C M-LAG 交换机部署 EVPN VXLAN 分布式网关时部分 IP 不通的问题，需从版本兼容性、配置逻辑、转发机制三个维度逐一排查，以下是具体步骤：

一、版本 Bug 排查与验证

你的设备版本是 H3C Comware 7.1.070，需确认该版本在 EVPN M-LAG 场景下是否存在已知缺陷：

查阅官方 Release Notes：访问 H3C 技术支持网站，搜索 “Comware 7.1.070 Release Notes”，重点关注 “EVPN”“M-LAG”“分布式网关” 相关的故障修复说明。若存在 “部分 IP 路由同步异常”“转发黑洞” 类 Bug，需升级至更高版本（如 7.1.080 及以上）。

临时规避测试：若无法立即升级，可尝试将故障 IP 对应的终端重启或触发 ARP 刷新（如arp -d 目标IP），观察是否恢复通信，以判断是否为版本导致的路由表项固化问题。

二、配置逻辑检查

1. EVPN 路由策略下一跳配置

你的route-policy EVP_M-LAG中对 EVPN-IP 前缀路由应用了对端 Peer IP 作为下一跳，这在分布式网关场景下存在逻辑错误。

正确配置应为：使用evpn-m-lag group-address作为下一跳（即 M-LAG 组的虚拟地址），而非直接指向对端设备的物理 IP。

调整步骤：

route-policy EVP_M-LAG permit node 10

  if-match route-type bgp-evpn-ip-prefix

  apply ip-address next-hop evpn-m-lag group-address  // 替换为M-LAG组地址

验证：修改后执行display bgp evpn routing-table，确认故障 IP 对应的路由下一跳已变为 M-LAG 组地址。

2. VXLAN ARP/ND 学习关闭的影响

配置vxlan tunnel arp-learning disable和nd-learning disable后，VXLAN 隧道不再自主学习 ARP/ND，完全依赖 EVPN 路由转发。需确保：

所有终端 IP 的EVPN-IP 路由已通过 BGP 正常发布，可通过display bgp evpn routing-table ip-prefix 故障IP确认路由存在性。

若路由缺失，检查evpn global-mac和nexthop evpn-m-lag group-address是否配置正确，且 BGP 对等体（peer x.x.x.x）状态为Established。

三、转发机制与隔离规则排查

1. M-LAG 单向隔离机制

M-LAG 在双归场景下会自动下发单向隔离 ACL（防止 peer-link 与 M-LAG 成员口形成环路）。当某台设备的 M-LAG 成员端口断开时，需确认对端设备的隔离规则是否正确撤销。

检查命令：display acl name MLAG_ISOLATE（或类似自动生成的 ACL），查看是否存在拒绝故障端口流量的规则。若存在且未自动删除，需手动清除（或重启 M-LAG 进程reset m-lag all）。

2. 聚合组 Hash 策略一致性

虽然你的问题是 “部分 IP 不通” 而非负载均衡异常，但仍需确认两端 M-LAG 聚合组的Hash 策略完全一致（如均为load-balance src-dst-ip）。

检查命令：display eth-trunk 聚合组ID verbose，对比两端设备的Load Balance Policy，若不一致需统一配置。

四、流量路径追踪

1. 故障 IP 的路由表项

在两台 M-LAG 设备上分别执行：

display ip routing-table 故障IP

确认路由的出接口和下一跳是否指向正确的 M-LAG 成员口或 VXLAN 隧道。若某台设备的路由表项缺失或下一跳错误，需排查 BGP 路由同步问题。

2. 抓包分析

在故障设备的 M-LAG 成员端口或 peer-link 上抓包（如packet-capture interface GigabitEthernetX/X/X），观察：

故障 IP 的流量是否到达设备，且是否因 “无有效出接口” 被丢弃。

EVPN 路由更新报文（BGP 协议报文）是否正常交互，以排除控制平面故障。

五、ARP 同步验证

虽然你提到 ARP 已同步，但需进一步确认ARP 表项的出接口与路由表匹配：

执行display arp | include 故障IP，查看 ARP 对应的出接口是否为 M-LAG 成员口或 VXLAN 隧道。

若 ARP 出接口为 “invalid” 或指向已断开的端口，需检查 M-LAG 成员口的状态同步是否异常（可通过display m-lag interface确认端口主备状态）。

通过以上步骤，可逐步定位 “部分 IP 不通” 的根因：若为版本 Bug 则升级解决，若为配置逻辑错误则调整路由策略，若为转发隔离问题则修复 M-LAG 机制。
