防火墙和上网行为管理做主备双机热备

现在安全设备双机备份都推荐做RBM

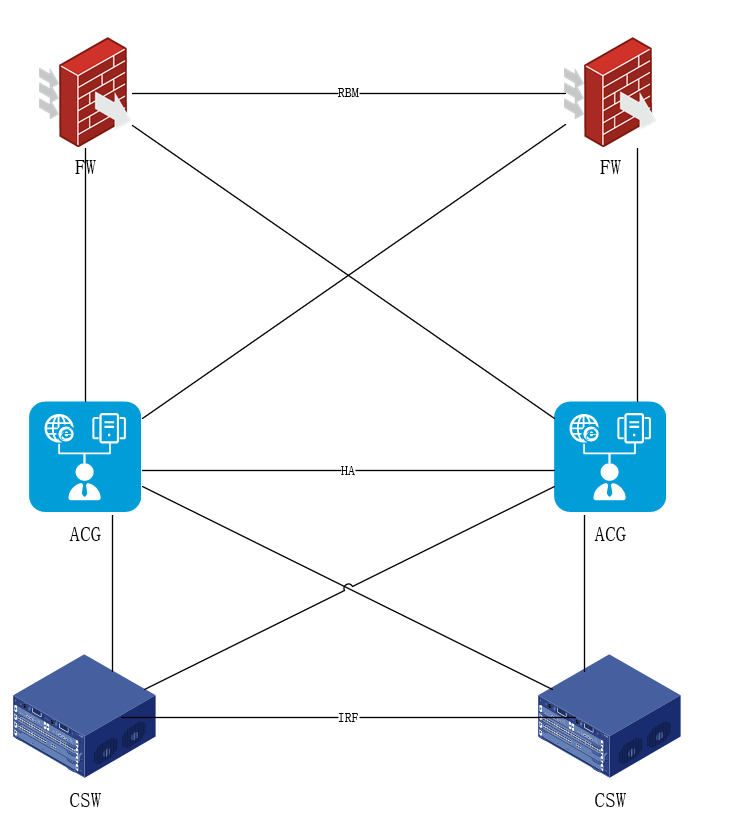

交叉双链路部署

核心IRF，同一台核心连接两个ACG的链路做聚合，一共上行两个聚合，

核心和防火墙做三层路由，ACG二层部署，ACG可以双主

同一台防火墙下行两个口放同一个vlan，防火墙主备

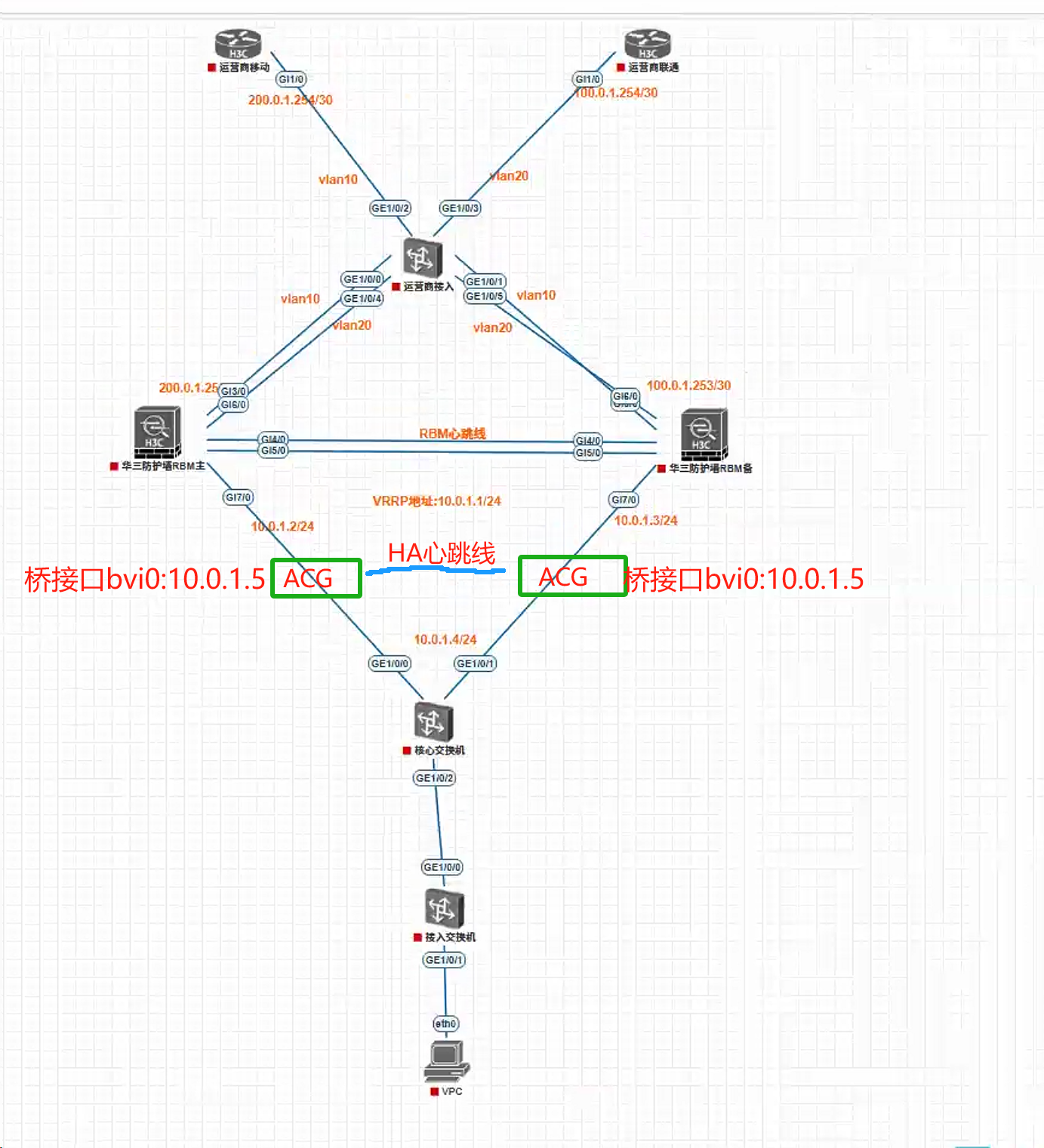

如图 防护墙RBM

ACG三层透明 HA

核心堆叠

可以，防火墙和上网行为管理均可配置为主备模式的双机热备，但需合理组网以避免环路和流量路径异常。

建议组网方式如下：

1. **防火墙双机热备**：
采用主备模式，通过VRRP协议实现。两台防火墙部署在核心交换机前（或后），配置相同的虚拟IP（VIP）作为内网或外网网关。主设备正常时负责流量转发，备设备监听状态，故障时自动接管。

2. **上网行为管理双机热备**：
若设备支持Bypass或双机热备功能，也可配置为主备模式。部署方式建议采用旁挂镜像+策略引流，或串接部署并启用链路探测与心跳机制，确保主备切换时业务不中断。

3. **核心交换机对接**：
建议两台核心交换机采用IRF堆叠（非DRNI热备），形成逻辑单台设备，提升可靠性与管理便捷性。防火墙和上网行为管理分别上行接入堆叠后的核心，避免环路。

4. **整体链路顺序建议**：
用户 → 核心交换机（IRF堆叠） → 防火墙（主备热备） → 上网行为管理（主备热备） → 出口路由器
或根据实际策略调整位置，如上网行为管理旁挂镜像。

注意事项：
- 所有主备设备需配置心跳线，确保状态同步与快速故障检测。
- 避免VRRP或多网关形成环路，合理规划IP和路由。
- 若上网行为管理串接部署，建议支持链路Bypass或快速切换机制，防止单点故障导致断网。

结论：**可以都做主备双机热备，推荐核心用IRF堆叠，防火墙和上网行为管理分别配置主备热备，按业务流向串接或旁挂部署，确保心跳与切换机制可靠。**
