CR16010-E-F板块不供电

您好，首先确认一下适配性

其次，检查是否插好

最后呢，看一下是否是版本不匹配导致的

一、硬件兼容性与版本检查

1. 母版适配性验证
   • 确认 CSPEX-2314X-G2 母版是否支持 CR16010-E-F 设备的硬件版本。根据 H3C 官方文档，CR16000-F 系列设备对母版型号有严格要求，需确保单板型号与设备兼容。例如，部分母版需特定软件版本支持（如 CSPEX-1812X-E 需 8151P54 及以上版本），若当前设备软件版本过低可能导致识别失败。
   • 执行命令display device manuinfo查看母版的电子标签信息，确认型号与硬件版本是否匹配。
2. 物理连接检查
   • 关闭设备电源，重新插拔母版至 0 板槽位，确保插针无弯曲、氧化，接口紧密贴合。若设备支持热插拔，可尝试在通电状态下重新插入。
   • 检查 0 板槽位的物理状态，是否有灰尘、异物或硬件损坏（如插槽变形），必要时清洁或更换槽位。

二、电源系统排查

1. 电源模块状态检查
   • 查看电源模块指示灯（如 RUN、ALM），若 ALM 灯红色常亮，可能表示输入故障或过载。执行命令display device查看电源模块状态，确认输入电压是否正常（如交流 220V 或直流 - 48V）。
   • 若有多路电源输入，检查冗余电源是否正常工作。部分设备支持电源模块交叉测试，可将故障电源模块插入其他槽位验证是否恢复。
2. 供电策略与过载保护
   • 设备默认启用电源管理功能，当总功耗超过电源容量时会自动限制单板供电。执行命令display power-supply policy查看当前策略，并检查 0 板母版的功耗是否超出电源模块额定功率。
   • 若因过载导致 power-off，可尝试减少其他单板负载或更换更高功率的电源模块。

三、系统配置与状态监控

1. 单板状态与告警信息
   • 执行命令display device查看 0 板母版的状态，若显示Illegal或Mismatched，可能是软件版本不兼容或配置错误。
   • 查看系统日志获取详细告警信息，执行display alarm或display logbuffer，重点关注电源相关告警（如POWER_SUPPLY_LOW_VOLTAGE）。
2. 母版重启与初始化
   • 尝试通过命令行重启母版：
     reboot slot 0 # 重启0板母版（需谨慎操作，可能导致业务中断）
   • 若重启后仍无法供电，检查母版是否需要固件升级。通过display boot-loader查看当前版本，并与官方发布的最新版本对比。

四、硬件故障定位与处理

1. 物理损坏检测
   • 目视检查母版表面是否有烧痕、电容鼓包、接口变形等物理损伤。若发现异常，需联系 H3C 技术支持更换母版。
   • 使用万用表检测母版电源引脚的对地电阻，若阻值异常（如短路），可能内部电路损坏。
2. 替换测试
   • 将 CSPEX-2314X-G2 母版插入其他正常工作的槽位（如 1 板），观察是否恢复供电，以排除槽位故障。
   • 若母版在其他槽位仍无法供电，或插入其他母版到 0 板正常，可确认母版硬件损坏，需更换新单板。

五、高级排查与技术支持

1. 电源模块与背板测试
   • 使用示波器检测电源模块输出电压稳定性，若存在波动或异常，可能模块故障。
   • 检查背板电源接口是否氧化或接触不良，必要时清洁或更换背板。
2. 联系 H3C 技术支持
   • 若以上步骤均无法解决问题，需收集设备日志（如display diagnostic-information）、配置文件（display current-configuration）及硬件信息（display device manuinfo），联系 H3C 官方技术支持进一步分析。

总结

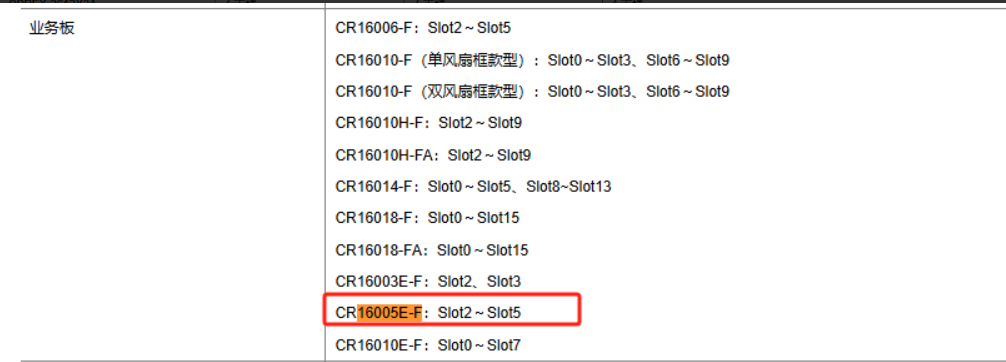

CR16005E-F不支持将CSPEX-2314X-G2插卡配置在0号槽位（即母板位置），必须将其插入支持的扩展槽位。当CSPEX-2314X-G2插在0板时，系统会因无法识别或供电导致device状态为power-off。

根据提示，最小一个网板必须为normal无，表明系统要求基础网络板为normal类型，而CSPEX-2314X-G2为存储卡，不满足此要求，故配置错误会导致该卡无法上电。

结论：不支持将CSPEX-2314X-G2插在0板，会导致device状态为power-off。

插slot 2-slot5
