acg1000 版本v1.10 r6616p02支持跨三层取mac吗?在那个位置

支持

支持的

H3C ACG1000 系列设备（包括版本 V1.10 R6616P02）支持通过 SNMP 协议实现跨三层网络获取终端 MAC 地址，具体功能名称为跨三层 MAC 学习。

Web 管理界面配置步骤

1. 配置三层网关的 SNMP 参数

• 操作路径：
  系统管理 > SNMP > 访问控制。
• 配置要点：
  • 团体名：设置与三层网关一致的只读团体名（如public）。
  • SNMP 版本：选择 SNMPv2c（默认推荐）。
  • 访问控制：添加 ACG1000 管理 IP 地址，允许其通过 SNMP 访问网关。

2. 启用跨三层 MAC 学习功能

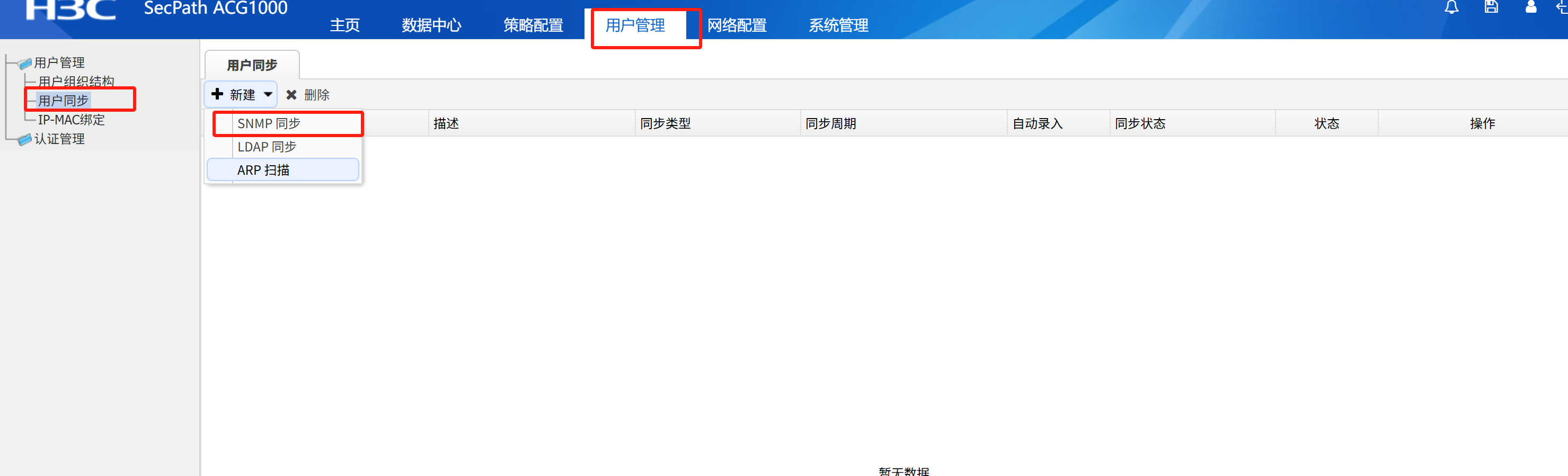

• 操作路径：
  用户管理 > 用户同步 > 新建 > SNMP 同步。
• 详细配置：
  1. 基本信息：
     • 名称：自定义名称（如 “三层交换机 MAC 同步”）。
     • 描述：可选填写配置说明。
  2. SNMP 服务器配置：
     • IP 地址：填写三层网关与 ACG 互联的接口 IP（如192.168.1.1）。
     • MAC 地址：填写网关接口的 MAC 地址（可通过display interface命令获取）。
     • 团体名：输入与网关一致的只读团体名（如public）。
  3. 同步参数：
     • 同步间隔：默认 300 秒，可根据网络规模调整（建议不低于 60 秒）。
     • 超时时间：默认 1 秒，若网络延迟较高可适当增加。
  4. 录入方式：
     • 选择默认录入（以 IP 地址作为用户名，绑定 IP 和 MAC）。
     • 勾选IPMAC 自动绑定，设备将自动维护唯一 IP-MAC 映射。

3. 验证配置结果

• 操作路径：
  用户管理 > 用户同步 > 同步结果。
• 验证方法：
  • 点击立即同步后，查看结果列表。若显示终端 IP 与真实 MAC 的映射关系，则配置成功。
  • 进入用户管理 > 用户管理 > IP-MAC 绑定，检查是否自动生成条目。

关键配置说明

1. 优先级与冲突处理
   • 跨三层学习到的 MAC 地址优先级高于 ACG 本地通过 ARP 获取的网关 MAC。例如，若终端 IP 为192.168.2.100，网关 MAC 为50da-0046-e758，终端真实 MAC 为00e0-fc12-3456，则 ACG 的 IP-MAC 表中会显示192.168.2.100 → 00e0-fc12-3456。
2. 性能与安全优化
   • 同步间隔调整：若网络规模较大（如超过 1000 台终端），可将同步间隔延长至 600 秒，减少 SNMP 请求对网关的压力。
   • 安全加固：在系统管理 > SNMP > 访问控制中，限制 ACG 的 SNMP 访问源 IP，避免未授权设备接入。
3. 版本兼容性
   • R6616P02 版本的配置路径与早期版本（如 R6614P09）一致，但界面布局可能略有差异。若菜单名称不同，可通过搜索栏输入 “SNMP 同步” 快速定位。
