问

路由器+蛇形组网怎么做NAT

2天前提问

0关注
0收藏，71浏览

zhiliao_1CL8cR

zhiliao_1CL8cR 四段

粉丝：0人关注：0人

问题描述：

要求流量在经过每一个接口时做一层nat地址转换，是否可行。

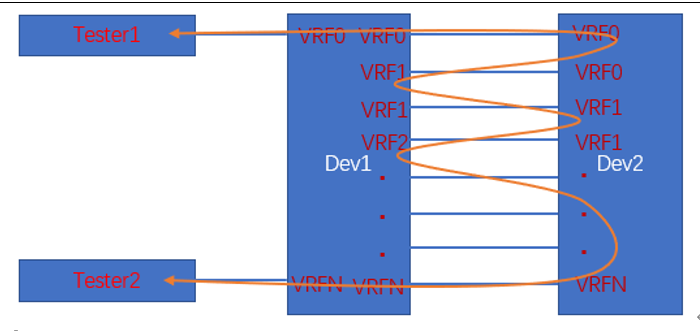

组网及组网描述：

# SR1

interface Ten-GigabitEthernet0/0/0 tester1入口 ip192.168.1.2

ip binding vpn-instance VRF0

ip address 192.168.1.1 255.255.255.0

interface Ten-GigabitEthernet0/0/1

ip binding vpn-instance VRF0

ip address 192.168.2.1 255.255.255.0

interface Ten-GigabitEthernet0/0/2

ip binding vpn-instance VRF1

ip address 192.168.3.1 255.255.255.0

interface Ten-GigabitEthernet0/0/3

ip binding vpn-instance VRF1

ip address 192.168.4.1 255.255.255.0

interface Ten-GigabitEthernet0/0/4

ip binding vpn-instance VRF2

ip address 192.168.5.1 255.255.255.0

interface Ten-GigabitEthernet0/0/5

ip binding vpn-instance VRF2

ip address 192.168.6.1 255.255.255.0

interface Ten-GigabitEthernet0/0/6

port link-mode route

ip binding vpn-instance VRF3

ip address 192.168.7.1 255.255.255.0

interface Ten-GigabitEthernet0/0/7

port link-mode route

ip binding vpn-instance VRF3

ip address 192.168.8.1 255.255.255.0

interface Ten-GigabitEthernet0/0/8

port link-mode route

ip binding vpn-instance VRF4

ip address 192.168.9.1 255.255.255.0

interface Ten-GigabitEthernet0/0/9

port link-mode route

ip binding vpn-instance VRF4

ip address 192.168.10.1 255.255.255.0

interface Ten-GigabitEthernet0/0/10

port link-mode route

ip binding vpn-instance VRF5

ip address 192.168.11.1 255.255.255.0

interface Ten-GigabitEthernet0/0/11

port link-mode route

ip binding vpn-instance VRF5

ip address 192.168.12.1 255.255.255.0

interface Ten-GigabitEthernet0/0/12

port link-mode route

ip binding vpn-instance VRF6

ip address 192.168.13.1 255.255.255.0

interface Ten-GigabitEthernet0/0/13

port link-mode route

ip binding vpn-instance VRF6

ip address 192.168.14.1 255.255.255.0

interface Ten-GigabitEthernet0/0/14

port link-mode route

ip binding vpn-instance VRF7

ip address 192.168.15.1 255.255.255.0

interface Ten-GigabitEthernet0/0/15

port link-mode route

ip binding vpn-instance VRF7

ip address 192.168.16.1 255.255.255.0

interface Ten-GigabitEthernet0/0/16

port link-mode route

ip binding vpn-instance VRF8

ip address 192.168.17.1 255.255.255.0

interface Ten-GigabitEthernet0/0/17

port link-mode route

ip binding vpn-instance VRF8

ip address 192.168.18.1 255.255.255.0

interface Ten-GigabitEthernet0/0/18

port link-mode route

ip binding vpn-instance VRF9

ip address 192.168.19.1 255.255.255.0

interface Ten-GigabitEthernet0/0/19

port link-mode route

ip binding vpn-instance VRF9

ip address 192.168.20.1 255.255.255.0

ip route-static vpn-instance VRF0 192.168.21.0 255.255.255.0 192.168.2.2

ip route-static vpn-instance VRF1 192.168.21.0 255.255.255.0 192.168.4.2

ip route-static vpn-instance VRF2 192.168.21.0 255.255.255.0 192.168.6.2

ip route-static vpn-instance VRF3 192.168.21.0 255.255.255.0 192.168.8.2

ip route-static vpn-instance VRF4 192.168.21.0 255.255.255.0 192.168.10.2

ip route-static vpn-instance VRF5 192.168.21.0 255.255.255.0 192.168.12.2

ip route-static vpn-instance VRF6 192.168.21.0 255.255.255.0 192.168.14.2

ip route-static vpn-instance VRF7 192.168.21.0 255.255.255.0 192.168.16.2

ip route-static vpn-instance VRF8 192.168.21.0 255.255.255.0 192.168.18.2

ip route-static vpn-instance VRF9 192.168.21.0 255.255.255.0 192.168.20.2

ip route-static vpn-instance VRF9 192.168.1.0 255.255.255.0 192.168.19.2

ip route-static vpn-instance VRF8 192.168.1.0 255.255.255.0 192.168.17.2

ip route-static vpn-instance VRF7 192.168.1.0 255.255.255.0 192.168.15.2

ip route-static vpn-instance VRF6 192.168.1.0 255.255.255.0 192.168.13.2

ip route-static vpn-instance VRF5 192.168.1.0 255.255.255.0 192.168.11.2

ip route-static vpn-instance VRF4 192.168.1.0 255.255.255.0 192.168.9.2

ip route-static vpn-instance VRF3 192.168.1.0 255.255.255.0 192.168.7.2

ip route-static vpn-instance VRF2 192.168.1.0 255.255.255.0 192.168.5.2

ip route-static vpn-instance VRF1 192.168.1.0 255.255.255.0 192.168.3.2

#SR2

interface Ten-GigabitEthernet0/0/0

ip binding vpn-instance VRF0

ip address 192.168.2.2 255.255.255.0

interface Ten-GigabitEthernet0/0/1

ip binding vpn-instance VRF0

ip address 192.168.3.2 255.255.255.0

interface Ten-GigabitEthernet0/0/2

ip binding vpn-instance VRF1

ip address 192.168.4.2 255.255.255.0

interface Ten-GigabitEthernet0/0/3

ip binding vpn-instance VRF1

ip address 192.168.5.2 255.255.255.0

interface Ten-GigabitEthernet0/0/4

ip binding vpn-instance VRF2

ip address 192.168.6.2 255.255.255.0

interface Ten-GigabitEthernet0/0/5

ip binding vpn-instance VRF2

ip address 192.168.7.2 255.255.255.0

interface Ten-GigabitEthernet0/0/6

ip binding vpn-instance VRF3

ip address 192.168.8.2 255.255.255.0

interface Ten-GigabitEthernet0/0/7

ip binding vpn-instance VRF3

ip address 192.168.9.2 255.255.255.0

interface Ten-GigabitEthernet0/0/8

ip binding vpn-instance VRF4

ip address 192.168.10.2 255.255.255.0

interface Ten-GigabitEthernet0/0/9

ip binding vpn-instance VRF4

ip address 192.168.11.2 255.255.255.0

interface Ten-GigabitEthernet0/0/10

ip binding vpn-instance VRF5

ip address 192.168.12.2 255.255.255.0

interface Ten-GigabitEthernet0/0/11

ip binding vpn-instance VRF5

ip address 192.168.13.2 255.255.255.0

interface Ten-GigabitEthernet0/0/12

ip binding vpn-instance VRF6

ip address 192.168.14.2 255.255.255.0

interface Ten-GigabitEthernet0/0/13

ip binding vpn-instance VRF6

ip address 192.168.15.2 255.255.255.0

interface Ten-GigabitEthernet0/0/14

ip binding vpn-instance VRF7

ip address 192.168.16.2 255.255.255.0

interface Ten-GigabitEthernet0/0/15

ip binding vpn-instance VRF7

ip address 192.168.17.2 255.255.255.0

interface Ten-GigabitEthernet0/0/16

ip binding vpn-instance VRF8

ip address 192.168.18.2 255.255.255.0

interface Ten-GigabitEthernet0/0/17

ip binding vpn-instance VRF8

ip address 192.168.19.2 255.255.255.0

interface Ten-GigabitEthernet0/0/18

ip binding vpn-instance VRF9

ip address 192.168.20.2 255.255.255.0

interface Ten-GigabitEthernet0/0/19 tester2 192.168.21.1

ip binding vpn-instance VRF9

ip address 192.168.21.2 255.255.255.0

ip route-static vpn-instance VRF0 192.168.21.0 255.255.255.0 192.168.3.1

ip route-static vpn-instance VRF1 192.168.21.0 255.255.255.0 192.168.5.1

ip route-static vpn-instance VRF2 192.168.21.0 255.255.255.0 192.168.7.1

ip route-static vpn-instance VRF3 192.168.21.0 255.255.255.0 192.168.9.1

ip route-static vpn-instance VRF4 192.168.21.0 255.255.255.0 192.168.11.1

ip route-static vpn-instance VRF5 192.168.21.0 255.255.255.0 192.168.13.1

ip route-static vpn-instance VRF6 192.168.21.0 255.255.255.0 192.168.15.1

ip route-static vpn-instance VRF7 192.168.21.0 255.255.255.0 192.168.17.1

ip route-static vpn-instance VRF8 192.168.21.0 255.255.255.0 192.168.19.1

ip route-static vpn-instance VRF9 192.168.1.0 255.255.255.0 192.168.20.1

ip route-static vpn-instance VRF8 192.168.1.0 255.255.255.0 192.168.18.1

ip route-static vpn-instance VRF7 192.168.1.0 255.255.255.0 192.168.16.1

ip route-static vpn-instance VRF6 192.168.1.0 255.255.255.0 192.168.14.1

ip route-static vpn-instance VRF5 192.168.1.0 255.255.255.0 192.168.12.1

ip route-static vpn-instance VRF4 192.168.1.0 255.255.255.0 192.168.10.1

ip route-static vpn-instance VRF3 192.168.1.0 255.255.255.0 192.168.8.1

ip route-static vpn-instance VRF2 192.168.1.0 255.255.255.0 192.168.6.1

ip route-static vpn-instance VRF1 192.168.1.0 255.255.255.0 192.168.4.1

ip route-static vpn-instance VRF0 192.168.1.0 255.255.255.0 192.168.2.1

1 个回答

按时间按赞数

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：139人关注：9人

可以的，没什么意义

增加配置和维护d复杂性

测试用的推荐用什么方式

zhiliao_1CL8cR 发表时间：2天前 更多>>

测试用的推荐用什么方式

zhiliao_1CL8cR 发表时间：2天前
