有安装手册 给你找一下
IE4500-14S-G、IE4500-14S-UPWR-G、LS-IE4500-22S-G交换机均支持直流电源线连接,仅以IE4500-14S-G为例进行介绍,连接电源线的步骤如下:
(1) 使用剥线钳将2芯接口线缆一端的外层PVC黑色保护套剥离,并将两根电源线缆的绝缘层剥离(本例中红色线接电源的正极,蓝色线接电源的负极),露出7mm左右金属丝,接口线缆的另一端连接直流供电系统。
(2) 保证凤凰端子上下方向正确(如果上下倒置,凤凰端子不能插入直流输入插口),将两根直流电源线插入凤凰端子侧面的插孔中,如图4-5中①所示。
(3) 用一字螺丝刀顺时针方向拧紧凤凰端子上方自带的螺钉,使线缆固定在凤凰端子上,如图4-5中②所示。
(4) 将凤凰端子插入到直流电源接口上,并用一字螺丝刀顺时针方向拧紧凤凰端子两端自带的螺钉,使凤凰端子固定在接口上,如图4-5中③所示。
(5) 将直流电源线另一端与直流供电系统相连。
图4-5 直流电源线连接示意图(以IE4500-14S-G为例)
仅IE4500-22S-G(LS-IE4500-22S-AC-G)交换机支持交流电源线连接。
(2) 使用剥线钳将接口线缆一端的外层PVC黑色保护套剥离,并将电源线缆的绝缘层剥离露出7mm左右金属丝,接口线缆的另一端连接供电系统。
(3) 保证凤凰端子上下方向正确(如果上下倒置,凤凰端子不能插入输入插口),将电源线接入凤凰端子的插孔中,如图4-6中①所示。“L”接线柱连接交流电源线的火线,“N”接线柱连接交流电源线的零线,“PE”接线柱连接交流电源线的接地线。
(4) 用一字螺丝刀顺时针方向拧紧凤凰端子上方自带螺钉,使线缆固定在凤凰端子上,如图4-6中②所示。
(5) 将凤凰端子插入到交流电源接口上,并用一字螺丝刀顺时针方向拧紧凤凰端子两端自带的螺钉,使凤凰端子固定在接口上,如图4-6中③所示。
(6) 接通电源,查看设备上的电源指示灯,若该指示灯为亮,则表明供电正常。
图4-6 交流电源线连接示意图(以LS-IE4500-22S-AC-G为例)
DI/DO接口是用于连接数字输入和输出线缆的接口。RS485接口是用于工业控制和通信的接口。
交换机不随机提供接口线缆,请用户根据需要选择合适的铜质线缆进行连接。
表4-4 DI/DO接口线缆规格要求
型号 | 导体最小横截面积 | 导体最大横截面积 |
· IE4500-14S-G · IE4500-14S-UPWR-G · IE4500-22S-G(LS-IE4500-22S-G) · IE4500-22S-G(LS-IE4500-22S-AC-G) | 0.08mm²或28AWG | 0.5mm²或20AWG |
· DI/DO接口和RS485接口通过凤凰端子来连接接口线缆,设备标配接口的凤凰端子,出厂时已预装在交换机上。
· 在连接DI/DO接口线缆之前,需保证设备已正确接地,且设备处于断电状态。
IE4500-G导轨式交换机前面板均提供了DI/DO接口和RS485接口,仅以IE4500-14S-G为例进行介绍,DI/DO接口和RS485接口连接线缆的步骤如下:
(1) 拔出凤凰端子,请根据安装场景需求,选择合适长度和规格的线缆。
(2) 使用剥线钳将接口线缆一端的外层PVC黑色保护套剥离,并将线缆的绝缘层剥离(本例中“+/-”表示正负极;“O”表示常开节点,“C”表示常闭节点,“M”表示公共端;“SG”表示地线,“D-”表示差分信号的负极,“D+”表示差分信号的正极。),露出7mm左右金属丝,接口线缆的另一端做同样处理。
(3) 使用一字螺丝刀按压白色按钮部分,如图4-7中①所示。
(4) 将线缆末端插入凤凰端子中,如图4-7中②所示。
(5) 将连接好线缆的凤凰端子插入设备接口,如图4-7中③所示。
(6) 将线缆的另一端分别与外部设备相连。
图4-7 DI/DO接口和RS485接口线缆连接示意图(以IE4500-14S-G为例)

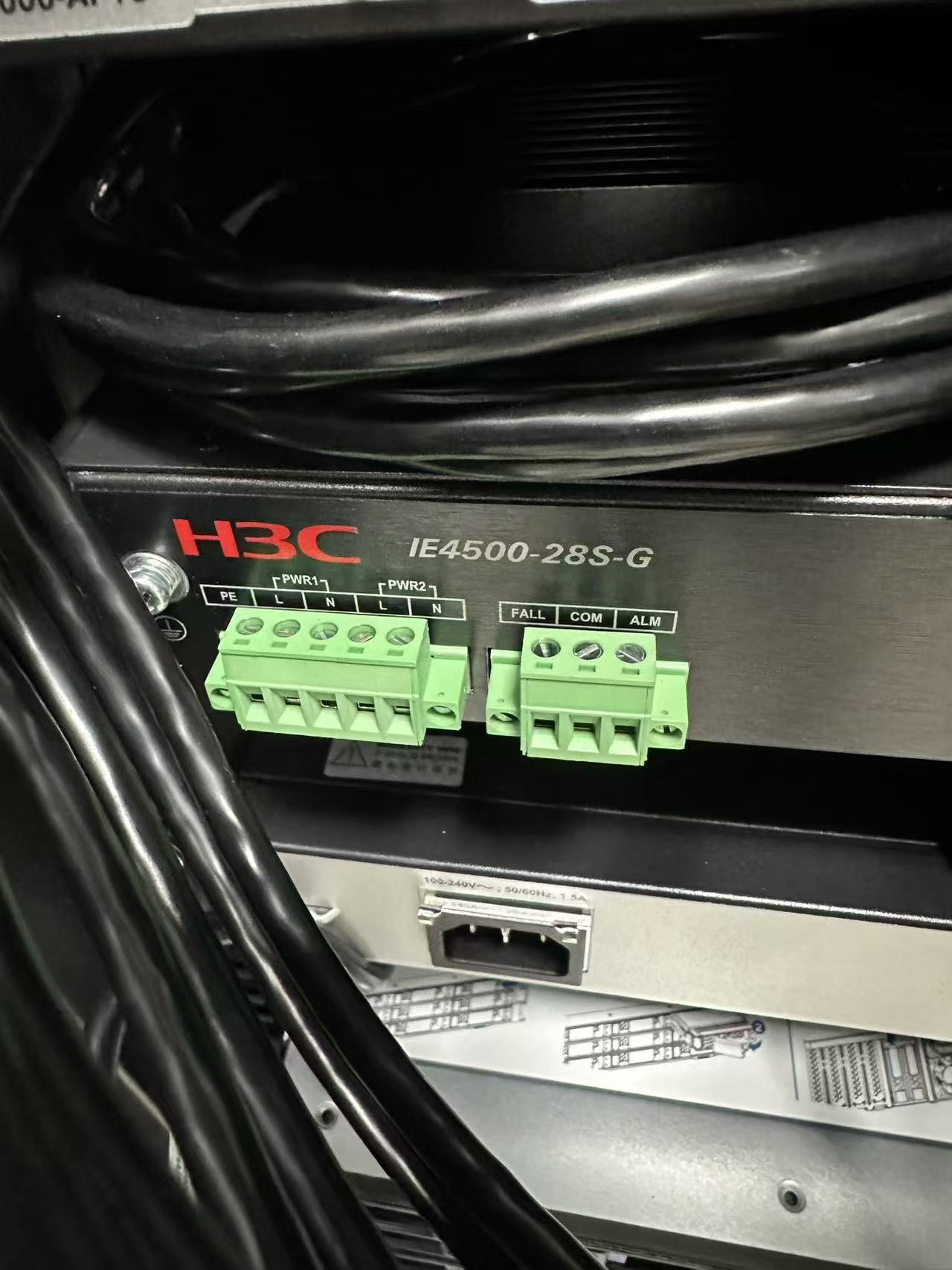

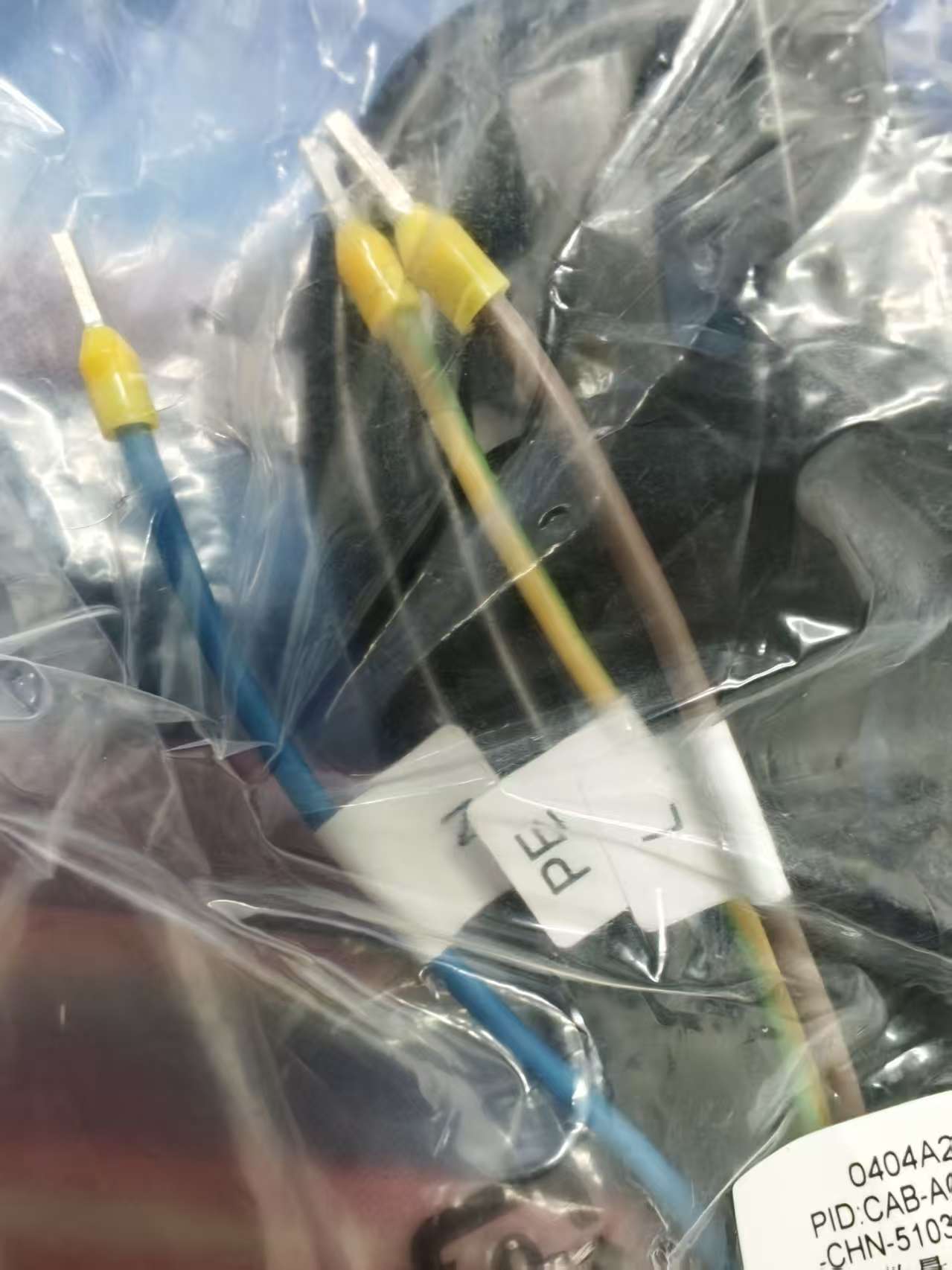

不好意思我再问一下,这个手册和安装视频我都看了,都没有出现我这种有两根pe线 一个pe口的情况,我想知道我把这两根pe线插到一个pe口 可以吗?
不好意思我再问一下,这个手册和安装视频我都看了,都没有出现我这种有两根pe线 一个pe口的情况,我想知道我把这两根pe线插到一个pe口 可以吗?
