傻瓜交换机和三层互联问题
12小时前提问
- 0关注
- 0收藏，45浏览
问题描述：
傻瓜交换机和三层交换机两条网线连接着，丢包严重，拔掉一个就会好一些。想让PC1和PC2以及服务器三个网络随意互通，如何弄呢？我知道这个拓扑有问题，有没有什么可以模拟一下这个错误的拓扑，抓包看看，我先学习学习，本人小白。
PC1网络:
IP地址：192.168.1.1-253
子网掩码：255.255.255.0
网关：192.168.1.254
PC2网络:
IP地址：192.168.2.1-253
子网掩码：255.255.255.0
网关：192.168.2.254
傻瓜交换机1-11口接PC1网络中的电脑，
12口接三层交换机12口
傻瓜交换机13-23口接PC2网络中的电脑，
24口接三层交换机24口
三层交换机上面划分3个VLAN
vlan101：192.168.1.254/24
物理接口是12口
vlan102：192.168.2.254/24
物理接口是24口
vlan1000：172.16.30.254/24
物理接口是1口，接方防火墙1口
ip route 0.0.0.0./0 172.16.30.253
下面的防火墙和服务器配置可能我写的不全面，可以确定的是防火墙和服务器绝对没有问题。
防火墙1口：172.16.30.253/24
放通所有
ip route 0.0.0.0/0 172.16.30.254
服务器
IP：172.16.30.200/24
网关：172.16.30.253

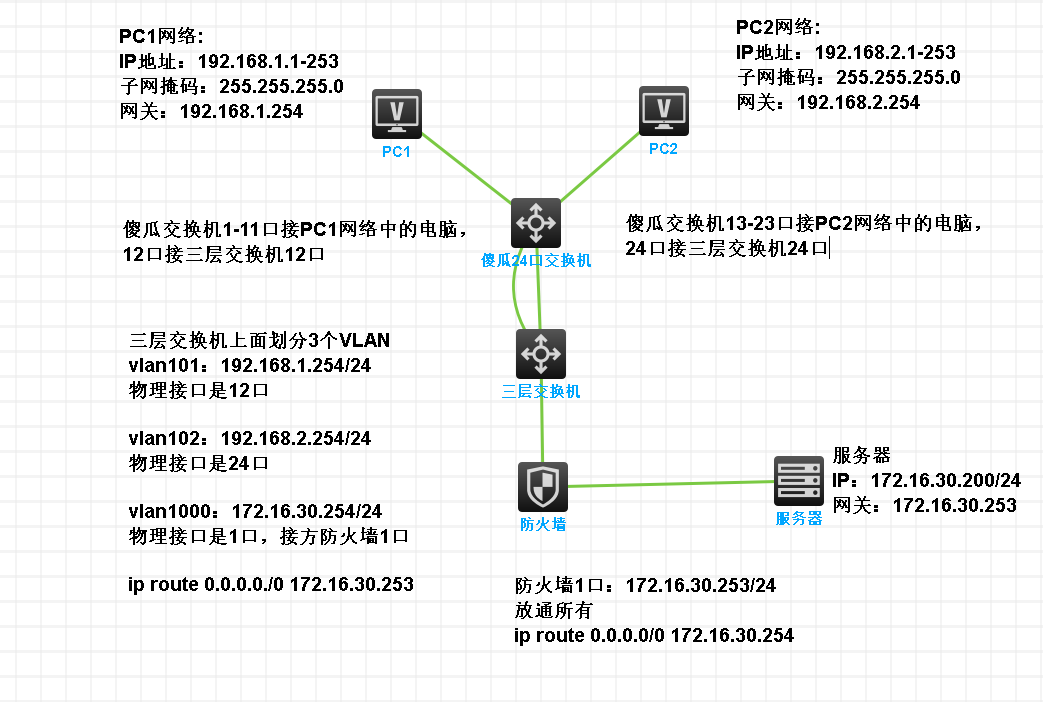

组网及组网描述：
➤
✖
亲~登录后才可以操作哦!
确定
✖
✖
你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
✖
举报
×
侵犯我的权益
>
对根叔社区有害的内容
>
辱骂、歧视、挑衅等（不友善）
侵犯我的权益
×
侵犯了我企业的权益
>
抄袭了我的内容
>
诽谤我
>
辱骂、歧视、挑衅等（不友善）
骚扰我
侵犯了我企业的权益
×
您好，当您发现根叔知了上有关于您企业的造谣与诽谤、商业侵权等内容时，您可以向根叔知了进行举报。 请您把以下内容通过邮件发送到 pub.zhiliao@h3c.com 邮箱，我们会在审核后尽快给您答复。
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
我们认为知名企业应该坦然接受公众讨论，对于答案中不准确的部分，我们欢迎您以正式或非正式身份在根叔知了上进行澄清。
抄袭了我的内容
×
原文链接或出处
诽谤我
×
您好，当您发现根叔知了上有诽谤您的内容时，您可以向根叔知了进行举报。 请您把以下内容通过邮件发送到pub.zhiliao@h3c.com 邮箱，我们会尽快处理。
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
我们认为知名企业应该坦然接受公众讨论，对于答案中不准确的部分，我们欢迎您以正式或非正式身份在根叔知了上进行澄清。
对根叔社区有害的内容
×
垃圾广告信息
色情、暴力、血腥等违反法律法规的内容
政治敏感
不规范转载
>
辱骂、歧视、挑衅等（不友善）
骚扰我
诱导投票
不规范转载
×
举报说明
下边傻瓜交换机再不换成可配的 再不直接将跨网段终端连到三层交换机上单独划分
