s5500v2-34s-EI有IP子网VLANN功能吗

支持的

var base_url = '/cn/tres'; $(function () { $('.headPc .navBox .nav').eq(3).find('a').addClass('acthover');})

1.10.3  基于IP子网的VLAN配置举例

1. 组网需求

如下图所示，办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24，Device C在收到来自办公区主机的报文时，根据报文的源IP地址，使来自不同网段主机的报文分别在指定的VLAN中传输，其中，来自网段192.168.5.0/24的报文在VLAN 100中传输，来自网段192.168.50.0/24的报文在VLAN 200中传输。

2. 组网图

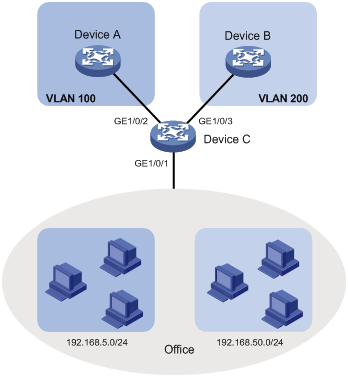

图1-5 基于IP子网的VLAN组网图

‌

3. 配置步骤

(1)     配置Device C

# 配置子网192.168.5.0/24与VLAN 100关联。

<DeviceC> system-view

[DeviceC] vlan 100

[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0

[DeviceC-vlan100] quit

# 配置子网192.168.50.0/24与VLAN 200关联。

[DeviceC] vlan 200

[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0

[DeviceC-vlan200] quit

# 配置端口GigabitEthernet1/0/2为Hybrid端口，允许VLAN 100通过，并且在发送VLAN 100的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/2

[DeviceC-GigabitEthernet1/0/2] port link-type hybrid

[DeviceC-GigabitEthernet1/0/2] port hybrid vlan 100 tagged

[DeviceC-GigabitEthernet1/0/2] quit

# 配置端口GigabitEthernet1/0/3为Hybrid端口，允许VLAN 200通过，并且在发送VLAN 200的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/3

[DeviceC-GigabitEthernet1/0/3] port link-type hybrid

[DeviceC-GigabitEthernet1/0/3] port hybrid vlan 200 tagged

[DeviceC-GigabitEthernet1/0/3] quit

# 配置端口GigabitEthernet1/0/1为Hybrid端口，允许VLAN 100、200通过，并且在发送VLAN 100、200的报文时不携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-type hybrid

[DeviceC-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged

# 配置端口GigabitEthernet1/0/1和基于IP子网的VLAN 100、200关联。

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200

[DeviceC-GigabitEthernet1/0/1] quit

(2)     配置Device A和Device B

配置Device A和Device B允许对应VLAN通过，配置过程略。

4. 验证配置

# 查看所有子网VLAN的信息。

[DeviceC] display ip-subnet-vlan vlan all

 VLAN ID: 100

  Subnet index      IP address      Subnet mask

  0                 192.168.5.0     255.255.255.0

 VLAN ID: 200

  Subnet index      IP address      Subnet mask

  0                 192.168.50.0    255.255.255.0

# 查看端口GigabitEthernet1/0/1关联的子网VLAN的信息。

[DeviceC] display ip-subnet-vlan interface gigabitethernet 1/0/1

 Interface: GigabitEthernet1/0/1

  VLAN ID   Subnet index    IP address       Subnet mask       Status

  100       0               192.168.5.0      255.255.255.0     Active

  200       0               192.168.50.0     255.255.255.0     Active
