vpn分部和总部互通问题

IPSec VPN

19小时前提问

0关注
0收藏，77浏览

zhiliao_gN7zcE

zhiliao_gN7zcE 二段

粉丝：0人关注：0人

问题描述：

总院需要和分院做ipsec vpn访问医院内网，能访问医保专线，能访问内网防火墙，总院外网防火墙换成华三的和分院华三防火墙做vpn，现在在看配置，我还需要关注哪些东西。

组网及组网描述：

网络拓扑大致如下

4 个回答

按时间按赞数

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：144人关注：9人

给你找个案例吧

C LI方式：网关与网关之间采用手工方式建立保护IPv4报文的IPsec隧道典型配置

使用版本

本举例是在F1090的R8660P33版本上进行配置和验证的。

组网需求

如下图所示，在Device A和Device B之间建立一条IPsec隧道，对Host A所在的子网（10.1.1.0/24）与Host B所在的子网（10.1.2.0/24）之间的数据流进行安全保护。具体要求如下：

封装形式为隧道模式。

安全协议采用ESP协议。

加密算法采用128比特的AES，认证算法采用HMAC-SHA1。

手工方式建立IPsec SA。

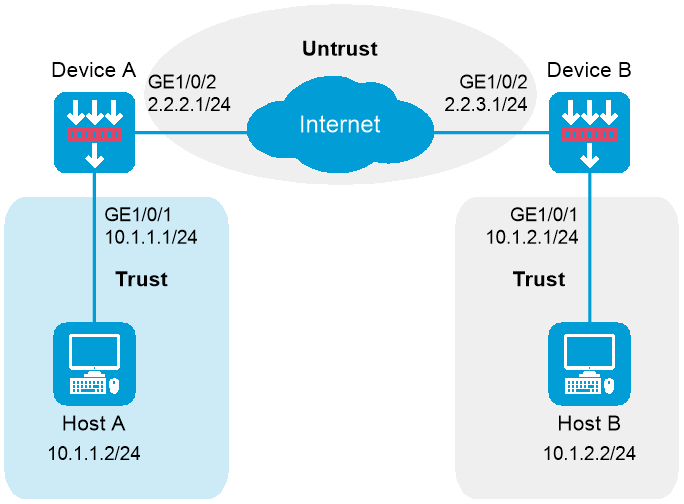

图-1 保护IPv4报文的IPsec配置组网图

‌

配置步骤

配置Device A

配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<DeviceA> system-view

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip address 10.1.1.1 255.255.255.0

[DeviceA-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设下一跳IP地址为2.2.2.2，实际使用中请以具体组网情况为准，具体配置步骤如下。

[DeviceA] ip route-static 10.1.2.0 24 2.2.2.2

[DeviceA] ip route-static 2.2.3.1 24 2.2.2.2

配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceA] security-zone name trust

[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/1

[DeviceA-security-zone-Trust] quit

[DeviceA] security-zone name untrust

[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/2

[DeviceA-security-zone-Untrust] quit

配置安全策略

配置安全策略放行Untrust与Local安全域之间的流量，用于设备之间可以建立IPsec隧道。

# 配置名称为ipseclocalout的安全策规则，使Device A可以向Device B发送IPsec隧道协商报文，具体配置步骤如下。

[DeviceA] security-policy ip

[DeviceA-security-policy-ip] rule name ipseclocalout

[DeviceA-security-policy-ip-1-ipseclocalout] source-zone local

[DeviceA-security-policy-ip-1-ipseclocalout] destination-zone untrust

[DeviceA-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.2.1

[DeviceA-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.3.1

[DeviceA-security-policy-ip-1-ipseclocalout] action pass

[DeviceA-security-policy-ip-1-ipseclocalout] quit

# 配置名称为ipseclocalin的安全策略规则，使Device A可以接收和处理来自Device B的IPsec隧道协商报文，具体配置步骤如下。

[DeviceA-security-policy-ip] rule name ipseclocalin

[DeviceA-security-policy-ip-2-ipseclocalin] source-zone untrust

[DeviceA-security-policy-ip-2-ipseclocalin] destination-zone local

[DeviceA-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.3.1

[DeviceA-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.2.1

[DeviceA-security-policy-ip-2-ipseclocalin] action pass

[DeviceA-security-policy-ip-2-ipseclocalin] quit

配置安全策略放行Host A与Host B之间的流量

# 配置名称为trust-untrust的安全策略规则，使Host A访问Host B的报文可通，具体配置步骤如下。

[DeviceA-security-policy-ip] rule name trust-untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-zone trust

[DeviceA-security-policy-ip-3-trust-untrust] destination-zone untrust

[DeviceA-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.1.0 24

[DeviceA-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.2.0 24

[DeviceA-security-policy-ip-3-trust-untrust] action pass

[DeviceA-security-policy-ip-3-trust-untrust] quit

# 配置名称为untrust-trust的安全策略规则，使Host B访问Host A的报文可通，具体配置步骤如下。

[DeviceA-security-policy-ip] rule name untrust-trust

[DeviceA-security-policy-ip-4-untrust-trust] source-zone untrust

[DeviceA-security-policy-ip-4-untrust-trust] destination-zone trust

[DeviceA-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.2.0 24

[DeviceA-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.1.0 24

[DeviceA-security-policy-ip-4-untrust-trust] action pass

[DeviceA-security-policy-ip-4-untrust-trust] quit

[DeviceA-security-policy-ip] quit

定义需要保护的数据流

# 配置一个IPv4高级ACL，定义要保护由子网10.1.1.0/24去往子网10.1.2.0/24的数据流。

[DeviceA] acl advanced 3101

[DeviceA-acl-ipv4-adv-3101] rule permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

[DeviceA-acl-ipv4-adv-3101] quit

配置IPsec安全提议，协商封装报文使用的各种安全协议

# 创建IPsec安全提议，两端配置的安全提议参数需要完全相同，具体配置步骤如下。

[DeviceA] ipsec transform-set tran1

[DeviceA-ipsec-transform-set-tran1] encapsulation-mode tunnel

[DeviceA-ipsec-transform-set-tran1] protocol esp

[DeviceA-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

[DeviceA-ipsec-transform-set-tran1] esp authentication-algorithm sha1

[DeviceA-ipsec-transform-set-tran1] quit

配置IPsec安全策略，建立IPsec隧道，保护需要防护的数据流

# 创建一条手工方式的IPsec安全策略，引用需要保护数据流的ACL和所需的IPsec安全提议，指定对端的IP地址，具体配置步骤如下。

[DeviceA] ipsec policy map1 10 manual

[DeviceA-ipsec-policy-manual-map1-10] security acl 3101

[DeviceA-ipsec-policy-manual-map1-10] transform-set tran1

[DeviceA-ipsec-policy-manual-map1-10] remote-address 2.2.3.1

[DeviceA-ipsec-policy-manual-map1-10] sa spi outbound esp 12345

[DeviceA-ipsec-policy-manual-map1-10] sa spi inbound esp 54321

[DeviceA-ipsec-policy-manual-map1-10] sa string-key outbound esp simple abcdefg

[DeviceA-ipsec-policy-manual-map1-10] sa string-key inbound esp simple gfedcba

[DeviceA-ipsec-policy-manual-map1-10] quit

在接口上应用IPsec安全策略，对接口上的流量进行保护

# 在接口GigabitEthernet1/0/2上应用IPsec安全策略，具体配置步骤如下。

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] ipsec apply policy map1

[DeviceA-GigabitEthernet1/0/2] quit

配置Device B

配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<DeviceB> system-view

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip address 10.1.2.1 255.255.255.0

[DeviceB-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设下一跳IP地址为2.2.3.2，实际使用中请以具体组网情况为准，具体配置步骤如下。

[DeviceB] ip route-static 10.1.1.0 24 2.2.3.2

[DeviceB] ip route-static 2.2.2.1 24 2.2.3.2

配置接口加入安全域。

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[DeviceB] security-zone name trust

[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/1

[DeviceB-security-zone-Trust] quit

[DeviceB] security-zone name untrust

[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/2

[DeviceB-security-zone-Untrust] quit

配置安全策略

配置安全策略放行Untrust与Local安全域之间的流量，用于设备之间可以建立IPsec隧道。

# 配置名称为ipseclocalout的安全策规则，使Device B可以向Device A发送IPsec隧道协商报文，具体配置步骤如下。

[DeviceB] security-policy ip

[DeviceB-security-policy-ip] rule name ipseclocalout

[DeviceB-security-policy-ip-1-ipseclocalout] source-zone local

[DeviceB-security-policy-ip-1-ipseclocalout] destination-zone untrust

[DeviceB-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.3.1

[DeviceB-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.2.1

[DeviceB-security-policy-ip-1-ipseclocalout] action pass

[DeviceB-security-policy-ip-1-ipseclocalout] quit

# 配置名称为ipseclocalin的安全策略规则，使Device B可以接收和处理来自Device A的IPsec隧道协商报文，具体配置步骤如下。

[DeviceB-security-policy-ip] rule name ipseclocalin

[DeviceB-security-policy-ip-2-ipseclocalin] source-zone untrust

[DeviceB-security-policy-ip-2-ipseclocalin] destination-zone local

[DeviceB-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.2.1

[DeviceB-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.3.1

[DeviceB-security-policy-ip-2-ipseclocalin] action pass

[DeviceB-security-policy-ip-2-ipseclocalin] quit

配置安全策略放行Host B与Host A之间的流量

# 配置名称为trust-untrust的安全策略规则，使Host B访问Host A的报文可通，具体配置步骤如下。

[DeviceB-security-policy-ip] rule name trust-untrust

[DeviceB-security-policy-ip-3-trust-untrust] source-zone trust

[DeviceB-security-policy-ip-3-trust-untrust] destination-zone untrust

[DeviceB-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.2.0 24

[DeviceB-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.1.0 24

[DeviceB-security-policy-ip-3-trust-untrust] action pass

[DeviceB-security-policy-ip-3-trust-untrust] quit

# 配置名称为untrust-trust的安全策略规则，使Host A访问Host B的报文可通，具体配置步骤如下。

[DeviceB-security-policy-ip] rule name untrust-trust

[DeviceB-security-policy-ip-4-untrust-trust] source-zone untrust

[DeviceB-security-policy-ip-4-untrust-trust] destination-zone trust

[DeviceB-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.1.0 24

[DeviceB-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.2.0 24

[DeviceB-security-policy-ip-4-untrust-trust] action pass

[DeviceB-security-policy-ip-4-untrust-trust] quit

[DeviceB-security-policy-ip] quit

定义需要保护的数据流

# 配置一个IPv4高级ACL，定义要保护由子网10.1.2.0/24去往子网10.1.1.0/24的数据流。

[DeviceB] acl advanced 3101

[DeviceB-acl-ipv4-adv-3101] rule permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

[DeviceB-acl-ipv4-adv-3101] quit

配置IPsec安全提议，协商封装报文使用的各种安全协议

# 创建IPsec安全提议，两端配置的安全提议参数需要完全相同，具体配置步骤如下。

[DeviceB] ipsec transform-set tran1

[DeviceB-ipsec-transform-set-tran1] encapsulation-mode tunnel

[DeviceB-ipsec-transform-set-tran1] protocol esp

[DeviceB-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

[DeviceB-ipsec-transform-set-tran1] esp authentication-algorithm sha1

[DeviceB-ipsec-transform-set-tran1] quit

配置IPsec安全策略，建立IPsec隧道，保护需要防护的数据流

# 创建一条手工方式的IPsec安全策略，引用需要保护数据流的ACL和所需的IPsec安全提议，指定对端的IP地址，具体配置步骤如下。

[DeviceB] ipsec policy use1 10 manual

[DeviceB-ipsec-policy-manual-use1-10] security acl 3101

[DeviceB-ipsec-policy-manual-use1-10] transform-set tran1

[DeviceB-ipsec-policy-manual-use1-10] remote-address 2.2.2.1

[DeviceB-ipsec-policy-manual-use1-10] sa spi outbound esp 54321

[DeviceB-ipsec-policy-manual-use1-10] sa spi inbound esp 12345

[DeviceB-ipsec-policy-manual-use1-10] sa string-key outbound esp simple gfedcba

[DeviceB-ipsec-policy-manual-use1-10] sa string-key inbound esp simple abcdefg

[DeviceB-ipsec-policy-manual-use1-10] quit

在接口上应用IPsec安全策略，对接口上的流量进行保护

# 在接口GigabitEthernet1/0/2上应用IPsec安全策略，具体配置步骤如下。

[DeviceB] interface gigabitethernet 1/0/2

[DeviceB-GigabitEthernet1/0/2] ipsec apply policy use1

[DeviceB-GigabitEthernet1/0/2] quit

zhiliao_v6hOyc

zhiliao_v6hOyc 九段

粉丝：37人关注：1人

需要关注内网路由和医保专网的明细路由走向和VPN需求安全策略开通

感兴趣流是直接匹配网闸的外网接口，访问内网吗

zhiliao_gN7zcE 发表时间：16小时前 更多>>

感兴趣流是直接匹配网闸的外网接口，访问内网吗

zhiliao_gN7zcE 发表时间：16小时前

吉奥盆得二次原

吉奥盆得二次原五段

粉丝：1人关注：1人

A端内网终端要通过VPN隧道到B端，再通过B端专线访问专线业务。

主要关注两端VPN隧道的感兴趣流，比如【A端访问B端专线的哪些目标网段】。

这些流量要在vpn兴趣流里面，A端到专线的流量到了B端后，还需要关注在B端有到专线网段的明细路由。

感兴趣流是直接匹配网闸的外网接口，访问内网吗

zhiliao_gN7zcE 发表时间：16小时前 更多>>

感兴趣流是直接匹配网闸的外网接口，访问内网吗

zhiliao_gN7zcE 发表时间：16小时前

zhiliao_ObHNHL

zhiliao_ObHNHL 二段

粉丝：0人关注：1人
