F1000-C8210怎么做监控平台的端口影视
- 0关注
- 0收藏，73浏览
端口映射吧
eb方式：外网用户通过外网地址访问内网服务器典型配置
使用版本
本举例是在F1000-AI-55的R8860版本上进行配置和验证的。
组网需求
如下图所示，公司有一台对外提供Web服务的Web Server，其地址为172.16.100.1/24，通过配置NAT内部服务器功能，外部网络主机Host可以通过公网地址200.2.2.1/24访问公司内部的Web Server。
图-1 NAT内部服务器配置组网图
/images/m230712x1z448/x_Img_x_png_12.png)
注意事项
本特性不支持与策略NAT特性混用。
配置步骤
Device配置
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
· 安全域：Untrust
· 选择“IPv4地址”页签，配置IP地址/掩码：200.2.2.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
· 安全域：Trust
· 选择“IPv4地址”页签，配置IP地址/掩码：172.16.100.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：Secpolicy
源安全域：Untrust
目的安全域：Trust
类型：IPv4
动作：允许
源IPv4地址：100.100.100.100
目的IPv4地址：172.16.100.1
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置NAT内部服务器转换
# 选择“策略 > 接口NAT > IPv4 > NAT内部服务器 > 策略配置”。
# 单击<新建>按钮，新建NAT内部服务器，参数配置如下图所示。
图-2 新建NAT内部服务器
/images/m230712x1z448/x_Img_x_png_13.png)
# 单击<确定>按钮，完成NAT内部服务器配置。
验证配置
Host主机可以Ping通外部网络的服务器地址。
C:\Users\abc>ping 200.2.2.1
正在 Ping 200.2.2.1 具有 32 字节的数据:
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
来自 200.2.2.1 的回复: 字节=32 时间<1ms TTL=253
200.2.2.1 的 Ping 统计信息:
数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
最短 = 0ms，最长 = 0ms，平均 = 0ms
在Device上，选择“监控 > 会话列表”，查看NAT的会话信息。
图-3 会话列表
/images/m230712x1z448/x_Img_x_png_14.png){kind=small}
是的端口映射
参考这个吧

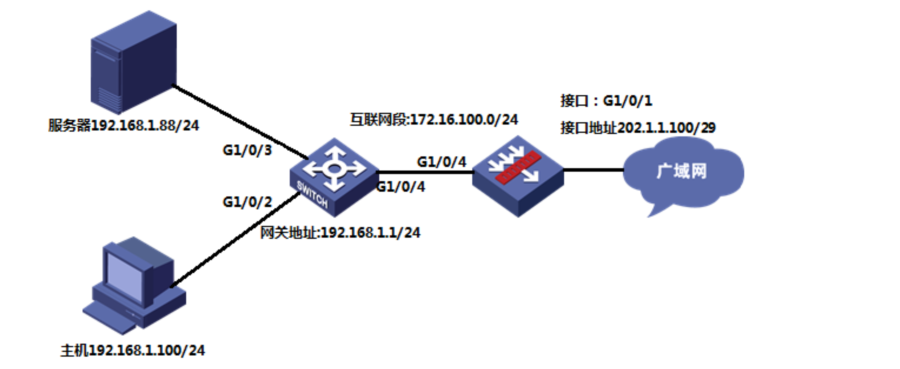

防火墙部署在互联网出口，内网有一台OA服务器192.168.1.88通过防火墙发布了8081端口到外网，内网用户使用192.168.1.88加端口号8081可以正常访问服务器，目前需要实现外用用户通过公网地址202.1.1.100加端口号8081访问OA服务器
#在外网口GigabitEthernet1/0/1上配置内部服务器映射：允许外网用户通过公网地址202.1.1.100、端口8081访问内部服务器192.168.1.88的8081端口
<H3C> system-view //进入系统视图
[H3C] interface GigabitEthernet1/0/1 //进入1号接口
[H3C-GigabitEthernet1/0/1]ip address 202.1.1.100 255.255.255.248 //配置地址和掩码
[H3C-GigabitEthernet1/0/1]nat server protocol tcp global 202.1.1.100 8081 inside 192.168.1.88 8081 //配置nat映射, 将公网地址202.1.1.100、协议tcp、端口8081，映射到内部服务器192.168.1.88的8081端口
[H3C-GigabitEthernet1/0/1] quit //退出当前视图
防火墙目前版本存在两套安全策略，请在放通安全策略前确认设备运行那种类型的安全策略？以下配置任选其一。
1. 通过命令“display cu | in security-policy”如果查到命令行存在“security-policy disable”或者没有查到任何信息，则使用下面策略配置。
#创建地址对象组，地址对象组名称为OA服务器
[H3C]object-group ip address OA服务器 //创建地址对象组，地址对象组名称为OA服务器
[H3C-obj-grp-ip-OA服务器]network host address 192.168.1.88 //添加主机地址
[H3C-obj-grp-ip-OA服务器]quit
#创建服务对象组，服务对象组名称为8081端口，目的端口8081
[H3C]object-group service 8081端口 //创建服务对象组，服务对象组名称为8081端口
[H3C-obj-grp-service-8081端口]service tcp destination eq 8081 //添加基于tcp的目的端口8081
[H3C-obj-grp-service-8081端口]quit //退出当前视图
#创建IPv4对象策略，策略名称为0A服务器
[H3C]object-policy ip OA服务器 //创建IPv4对象策略，策略名称为0A服务器
[H3C-object-policy-ip-OA服务器]rule 0 pass destination-ip 0A服务器 service 8081端口 //添加规则0,允许访问目的对象为” 0A服务器”的” 8081端口”
#创建安全策略，源安全域为Untrust目的安全域为Trust，放通外网访问OA服务器的8081端口
[H3C]zone-pair security source Untrust destination Trust //创建安全策略，源安全域为Untrust目的安全域为Trust
[H3C-zone-pair-security-Untrust-Trust]object-policy apply ip OA服务器 //调用对象组” OA服务器”,用于放通外网访问OA服务器的8081端口
[H3C-zone-pair-security-Untrust-Trust]quit //退出当前视图
2. 通过命令“display cu | in security-policy”如果查到命令行存在“security-policy ip”并且没有查到“security-policy disable”，则使用下面策略配置。
#创建安全策略并放通源安全域为Untrust目的安全域为Trust，放通外网访问OA服务器的8081端口策略；
#创建地址对象组，地址对象组名称为OA服务器
[H3C]object-group ip address OA服务器 //创建地址对象组名称为OA服务器
[H3C-obj-grp-ip-OA服务器]network host address 192.168.1.88 //添加服务器主机地址
[H3C-obj-grp-ip-OA服务器]quit //退出
#创建服务对象组，服务对象组名称为8081端口，目的端口8081
[H3C]object-group service 8081端口 //创建服务对象组，服务对象组名称为8081端口
[H3C-obj-grp-service-8081端口]service tcp destination eq 8081 //添加允许访问目的对象为” 0A服务器”的” 8081端口”
[H3C-obj-grp-service-8081端口]quit //退出
#创建安全策略并放通local到trust和trust到local的安全策略。
[H3C]security-policy ip //创建ipv4安全策略
[H3C-security-policy-ip]rule 10 name test //创建规则10命名test
[H3C-security-policy-ip-10-test]action pass //设置动作为允许
[H3C-security-policy-ip-10-test]source-zone Untrust //添加源安全域Untrust
[H3C-security-policy-ip-10-test]destination-zone Trust //添加目的安全域Trust
[H3C-security-policy-ip-10-test]destination-ip OA服务器 //添加目的地址组” OA服务器”
[H3C-security-policy-ip-10-test]service 8081端口 //添加服务对象组” 8081端口”
[H3C-security-policy-ip-10-test]quit //退出
https://www.h3c.com/cn/pub/Document_Center/2023/08/WebHelp_H3C_SecPath_FHQCP_DXPZALJ(V7)/default_auto.htm?CHID=904194 这个链接里面搜索映射吧，里面有web的
web界面配置有吗？
https://www.h3c.com/cn/pub/Document_Center/2023/08/WebHelp_H3C_SecPath_FHQCP_DXPZALJ(V7)/default_auto.htm?CHID=904194 这个链接里面搜索映射吧，里面有web的
