超融合CAS如何配置USB透传虚拟机

CAS配置USB透传虚拟机

客户现场想直接把USB设备透传给虚拟机里面。

客户想通过配置USB透传，将设备直通给虚拟机。

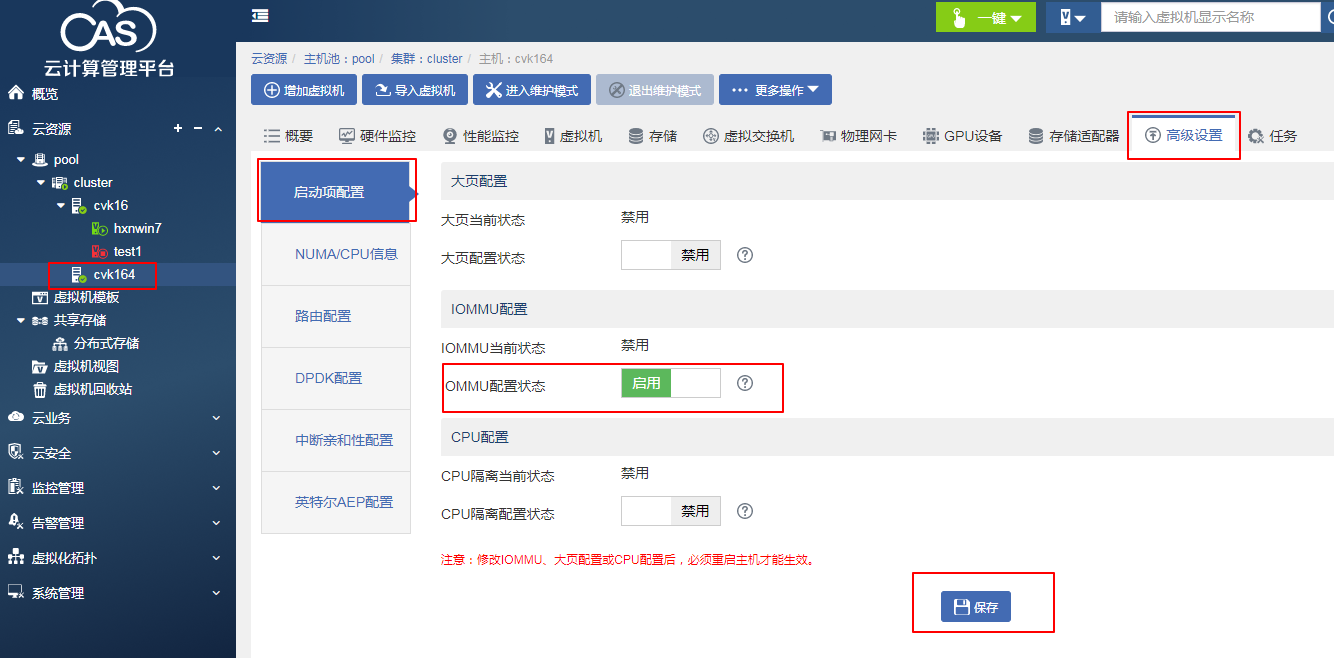

1、开启虚拟机所在CVK上的IOMMU。需重启服务器配置生效

2、确认USB的bus、slot和function号，可通过lspci | grep USB命令查找。

如图中 03:00.3就分别代表bus，slot，function。添加到配置文件中，格式需分别调整为，bus 0x03 slot 0x00 function 0x0

3、若现场能直接插拔USB，可通过插拔usb设备，来确认现场要实现usb透传的pci号是多少。若不能插拔，需找到lsusb中看到的usb设备和lspci | grep USB看到的设备的对应关系。方法如下：

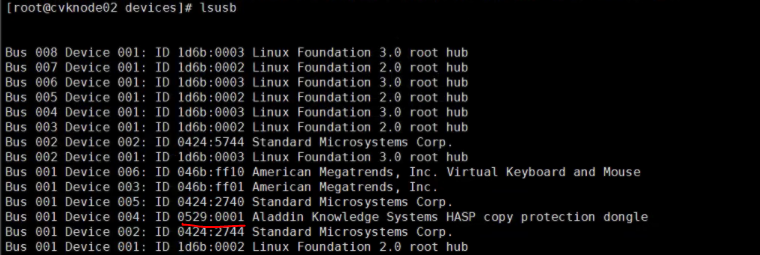

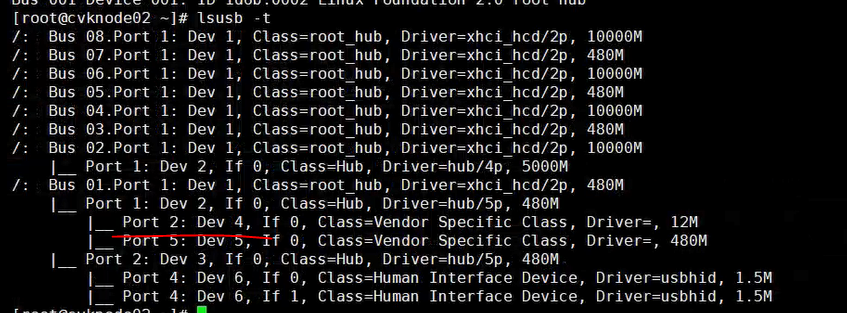

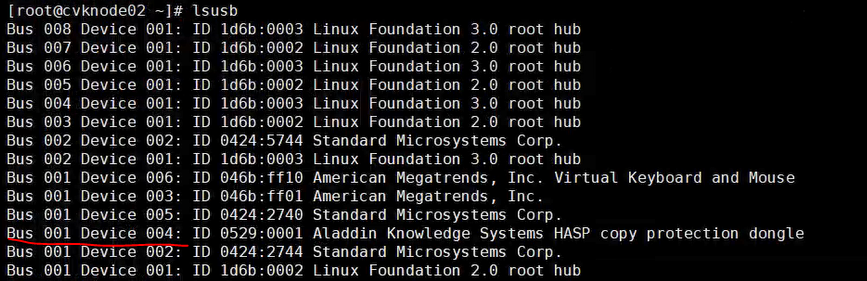

1）执行lsusb和lsusb -t确认usb设备对应的端口和总线

2）

cd /sys/bus/devices，可以看到诸如0000:03:00.3、0000:26:00.3的多个文件夹，依次查找lspci | grep USB看到的四个文件夹中的内容。比对VID和PID。vid在idVendor中记录，pid在idProduct中记录。

在哪个文件夹下找到vid和pid一致的，说明usb设备对应了哪个pci总线。

本例中插入的USB设备，可在0000:03:00.3/usb1/1-1/1-1.2的路径下，找到一样的vid和pid。

可知，这个usb设备对应的pci编号是03.00.3

3、确认好usb，slot，function后，关闭虚拟机，修改虚拟机xml文件，

修改前，需备份虚拟机xml文件。

在xml文件中添加如下内容：

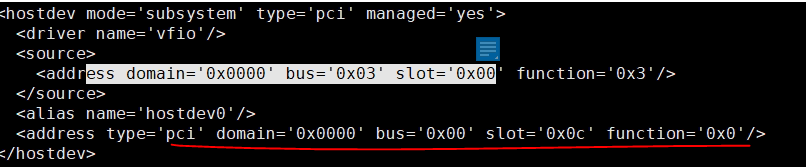

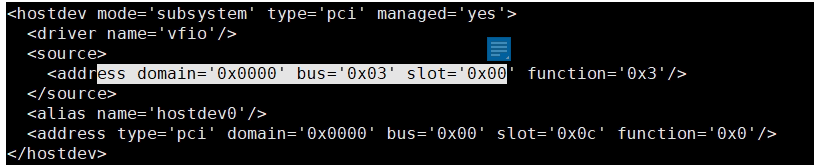

注意：下图中已经添加完成的虚拟机的配置文件，有两行address，但第二行address是保存配置文件后，系统自动生成的，不需要手动填写。

因此需要手动添加的信息为下方加粗的部分：

<hostdev mode="subsystem" type="pci" managed="yes">

      <driver name="vfio"/>

      <source>

        <address domain="0x0000" bus="0x03" slot="0x00" function="0x3"/>

      </source>

    </hostdev>

    <hub type="usb">

      <address type="usb" bus="0" port="1"/>

    </hub>

    <memballoon model="virtio">

      <address type="pci" domain="0x0000" bus="0x00" slot="0x09" function="0x0"/>

    </memballoon>

  </devices>

</domain>

 添加完成后，保存配置文件，然后拉起虚拟机。

在虚拟机内部确认是否能识别到该设备，windows看设备管理器，linux执行lspci | grep USB

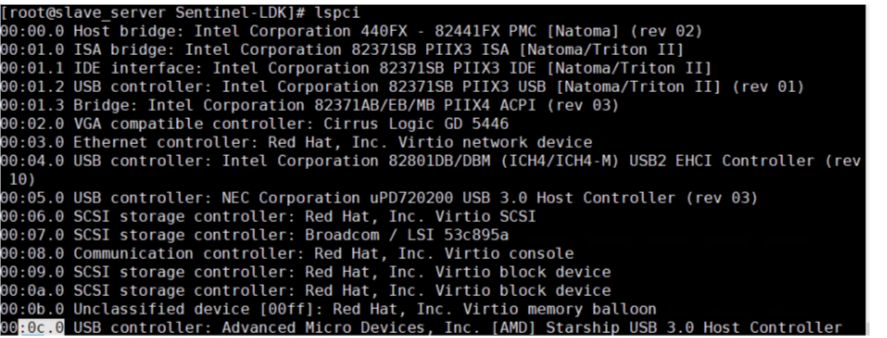

本例中是linux，标亮的就是直通过来的USB设备。这个pci编号，就是虚拟机xml文件中第二行address里自动分配的pci号。00.0c.0
