问

本地转发如何配置

wlan接入

1天前提问

0关注
0收藏，83浏览

NewBeQ

NewBeQ 零段

粉丝：0人关注：0人

问题描述：

本地转发如何配置，客户端总是获取不到地址。

6 个回答

按时间按赞数

已采纳

沉鱼落雁_解决问题看主页

沉鱼落雁_解决问题看主页九段

粉丝：70人关注：0人

参考手册案例进行配置 H3C无线控制器WLAN本地转发典型配置举例

1.1.30 vlan

1.1.12 client forwarding-location‌

1.1.23 service-template

应该是从属关系吧。

回复NewBeQ:

已更新

沉鱼落雁_解决问题看主页发表时间：23小时前 更多>>

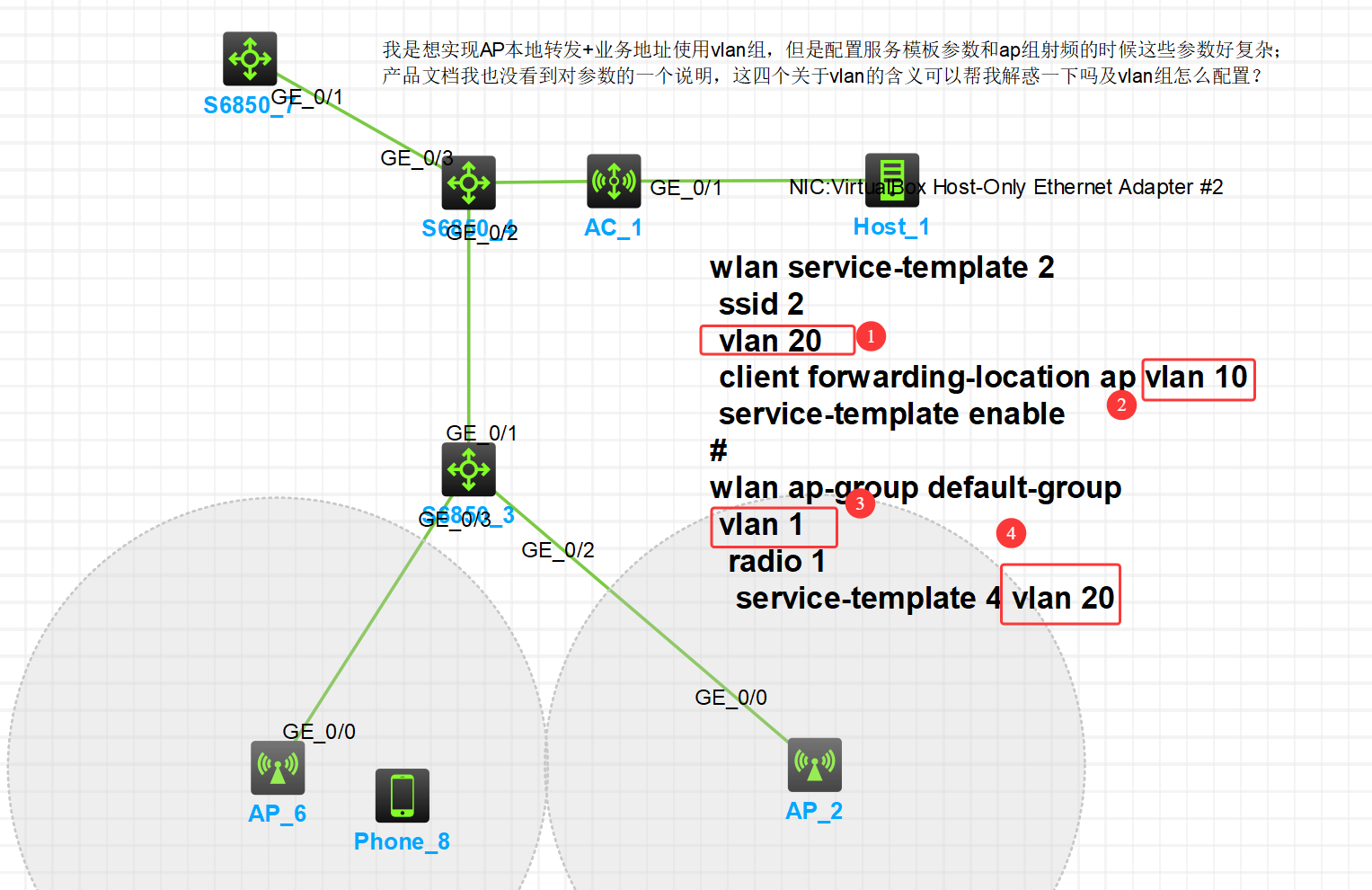

这个案例我看过，我想知道几个vlan的含义，我想一起上传来着但老是失败，刚刚我把图片贴在评论里了，你能帮我看看那几个vlan是表示什么的吗

NewBeQ 发表时间：1天前

回复NewBeQ:

已更新

沉鱼落雁_解决问题看主页发表时间：23小时前

NewBeQ

NewBeQ 知了小白

粉丝：0人关注：0人

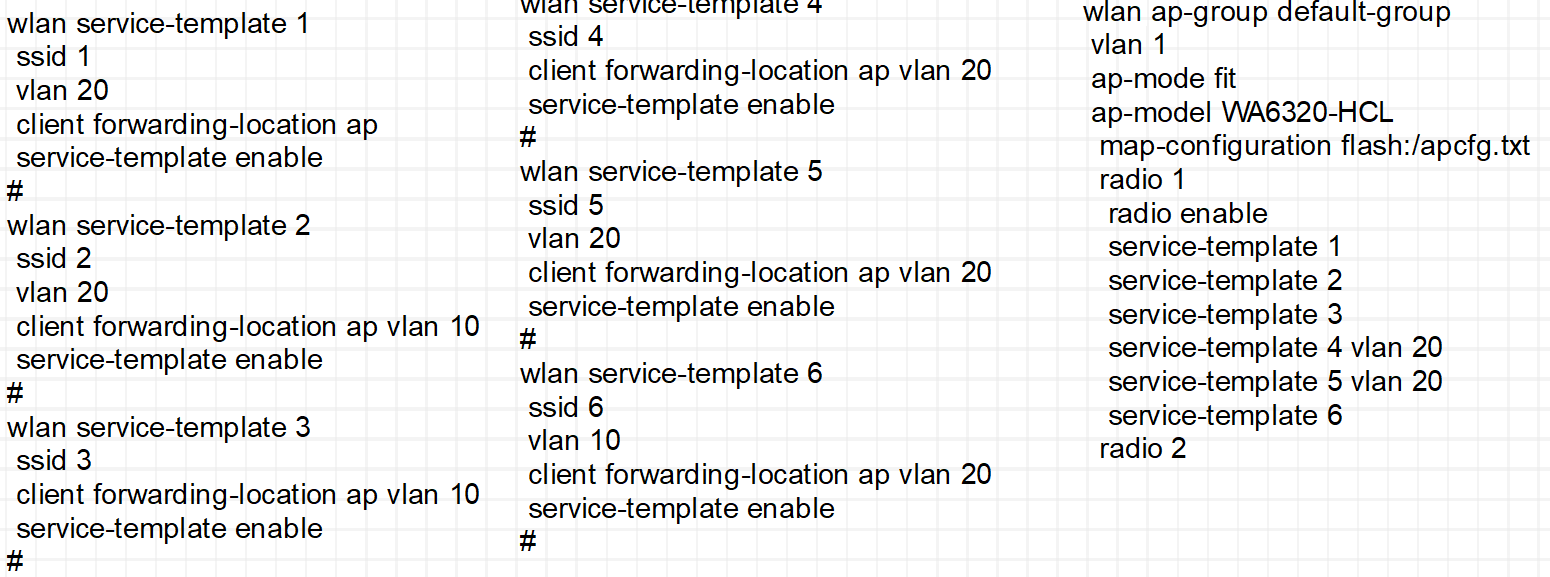

我得配置如下

IT钟点工

IT钟点工九段

粉丝：105人关注：1人

检查接入ap口是放行vlan

有飞不起的鸟

有飞不起的鸟八段

粉丝：17人关注：0人

、H3C无线本地转发完整配置

1. 基础网络拓扑

[AC] --- [核心交换机] --- [AP] --- [客户端]
              |
         [DHCP服务器]

2. 本地转发基本配置步骤

# 1. 创建WLAN服务模板
system-view
wlan service-template 1
  ssid H3C-WLAN
  client forwarding-location ap  # 关键：配置为本地转发
  vlan 100                       # 客户端VLAN
  service-template enable
quit

# 2. 创建WLAN-ESS接口
interface WLAN-ESS 1
  port access vlan 100
quit

# 3. 配置AP模板
wlan ap ap1 model WA4320i-ACN
  serial-id 210235A1BSC123456789
  # 配置Radio
  radio 1
    service-template 1
    channel 149
    max-power 20
  radio 2
    service-template 1
    channel 36
    max-power 20
quit

3. 本地转发高级配置（隧道转发模式）

# 创建AP组
wlan ap-group group1
  # 配置业务VLAN
  vlan 100

# 配置AP引用AP组
wlan ap ap1
  ap-group group1

# 配置本地转发策略
wlan service-template 1
  # 方法1：基于VLAN的本地转发
  client forwarding-location ap vlan 100

  # 方法2：基于SSID的本地转发
  client forwarding-location ap ssid H3C-WLAN

  # 方法3：基于用户角色的本地转发
  client forwarding-location ap user-role network-user
quit

4. CAPWAP隧道配置（如果使用集中转发）

# 创建AC的源接口
interface Vlan-interface 10
  ip address 192.168.10.1 255.255.255.0
  # 指定为CAPWAP源接口
  capwap source interface Vlan-interface 10
quit

# 配置AP注册
wlan ap ap1
  # 指定AC的IP地址
  tunnel-mode capwap
  address ipv4 192.168.10.1
quit

二、DHCP配置（解决获取不到IP问题）

1. AC作为DHCP服务器

# 创建VLAN接口
interface Vlan-interface 100
  ip address 192.168.100.1 255.255.255.0
  # 启用DHCP服务
  dhcp select interface
  dhcp server dns-list 8.8.8.8 114.114.114.114
  dhcp server lease day 7
quit

# 全局启用DHCP
dhcp enable

2. 核心交换机作为DHCP服务器

# 在核心交换机上配置
system-view
dhcp enable

# 创建DHCP地址池
dhcp server ip-pool vlan100
  network 192.168.100.0 mask 255.255.255.0
  gateway-list 192.168.100.1
  dns-list 8.8.8.8 114.114.114.114
  # 排除IP
  forbidden-ip 192.168.100.1
  forbidden-ip 192.168.100.254

# 配置VLAN接口
interface Vlan-interface 100
  ip address 192.168.100.1 255.255.255.0
  dhcp select server
quit

3. AP作为DHCP中继

# 在AP上配置（如果AP支持三层功能）
system-view
dhcp enable

# 配置DHCP中继
interface Vlan-interface 100
  ip address 192.168.100.254 255.255.255.0
  dhcp select relay
  dhcp relay server-address 192.168.1.100
quit

三、客户端获取不到IP地址的排查步骤

1. 基本检查步骤

# 1. 检查AP状态
display wlan ap all
# 确认AP状态为Run，连接数为0

# 2. 检查AP注册
display wlan ap name ap1
# 查看AP的IP地址、状态、版本

# 3. 检查服务模板
display wlan service-template 1
# 确认服务模板已启用

# 4. 检查Radio配置
display wlan ap name ap1 radio 1

2. DHCP调试命令

# 开启DHCP调试
debugging dhcp server all
terminal debugging
terminal monitor

# 或者查看DHCP日志
display dhcp server ip-in-use all
display dhcp server free-ip

3. 常见问题排查表

问题现象	可能原因	解决方法
客户端显示"正在获取IP"	1. DHCP服务器不可达 2. VLAN配置错误 3. DHCP中继未配置	检查VLAN一致性，DHCP可达性
客户端获取169.254.x.x地址	1. DHCP请求未到达服务器 2. DHCP响应未返回	检查ACL、防火墙规则
部分客户端无法获取IP	1. IP地址池耗尽 2. 地址冲突	扩大地址池，检查冲突
有线正常，无线异常	1. 无线VLAN未放行 2. 本地转发配置错误	检查交换机端口配置

4. 详细排查步骤

步骤1：检查VLAN一致性

# 在核心交换机上
display vlan 100
# 确认VLAN 100在相关端口都已添加

# 在AC上检查VLAN配置
display vlan 100

步骤2：检查DHCP报文透传

# 在AP连接的交换机端口抓包
# 确认DHCP DISCOVER报文
display packet-filter interface GigabitEthernet 1/0/1

步骤3：检查ACL和防火墙

# 检查是否有阻止DHCP的ACL
display acl all

# 检查防火墙策略
display zone
display security-policy

步骤4：检查DHCP服务器状态

# 检查DHCP地址池使用率
display dhcp server ip-in-use pool vlan100

# 检查DHCP统计
display dhcp server statistics

四、完整配置示例

方案1：本地转发+本地DHCP（推荐）

# ========== AC配置 ==========
system-view
sysname AC

# 1. 创建VLAN
vlan 100
quit

# 2. 创建VLAN接口
interface Vlan-interface 100
  ip address 192.168.100.1 255.255.255.0
  dhcp select interface
  dhcp server dns-list 8.8.8.8
quit

# 3. 启用DHCP
dhcp enable

# 4. 创建无线服务
wlan service-template 1
  ssid H3C-WLAN
  client forwarding-location ap
  vlan 100
  service-template enable
quit

# 5. 创建WLAN-ESS
interface WLAN-ESS 1
  port access vlan 100
quit

# 6. 配置AP
wlan ap ap1 model WA4320i-ACN
  serial-id 210235A1BSC123456789
  radio 1
      service-template 1
      max-power 20
  radio 2
      service-template 1
      max-power 20
quit

# ========== 核心交换机配置 ==========
system-view
sysname Core-Switch

# 1. 创建VLAN
vlan 100
description WLAN-CLIENT
quit

# 2. 配置Trunk口（连接AP）
interface GigabitEthernet 1/0/1
  description TO-AP
  port link-type trunk
  port trunk permit vlan 1 100
  undo port trunk permit vlan 1  # 如果不需要管理VLAN
  stp edged-port
quit

# 3. 配置Trunk口（连接AC）
interface GigabitEthernet 1/0/24
  description TO-AC
  port link-type trunk
  port trunk permit vlan 100
quit

# 保存配置
save force

方案2：本地转发+集中DHCP

# ========== AC配置 ==========
# 1. 创建无线服务（本地转发）
wlan service-template 1
  ssid H3C-CORP
  client forwarding-location ap
  vlan 200
  service-template enable
quit

# 2. 创建VLAN
vlan 200
quit

# 3. 配置VLAN接口（不启用DHCP）
interface Vlan-interface 200
  ip address 192.168.200.254 255.255.255.0
  # 配置DHCP中继
  dhcp select relay
  dhcp relay server-address 192.168.1.10
quit

# 4. 启用DHCP中继
dhcp enable

# ========== DHCP服务器配置 ==========
# 在Windows Server或Linux DHCP服务器上
# 创建作用域：192.168.200.0/24
# 网关：192.168.200.1
# DNS：根据实际配置

五、故障排除命令汇总

# 1. 查看AP连接状态
display wlan ap all
display wlan client verbose

# 2. 查看DHCP信息
display dhcp client              # 查看客户端DHCP状态
display dhcp relay               # 查看DHCP中继
display dhcp server statistics   # DHCP服务器统计

# 3. 查看接口状态
display interface brief
display vlan all

# 4. 查看ACL
display acl all
display packet-filter all

# 5. 调试命令
debugging wlan client all
debugging dhcp all
terminal debugging
terminal monitor

# 6. 查看日志
display logbuffer
display diagnostic-information

六、常见配置错误

错误1：VLAN不一致

# 检查命令
display current-configuration | include vlan
# 确保AC、交换机、AP的VLAN配置一致

错误2：本地转发未启用

# 正确配置
wlan service-template 1
  client forwarding-location ap

错误3：DHCP中继配置错误

# 确保DHCP服务器IP正确
interface Vlan-interface 100
  dhcp select relay
  dhcp relay server-address 192.168.1.10

错误4：端口配置错误

# AP连接端口必须是Trunk
interface GigabitEthernet 1/0/1
  port link-type trunk
  port trunk permit vlan 100
  stp edged-port

七、最佳实践建议

本地转发建议
- 小型网络：使用本地转发+本地DHCP
- 大型网络：使用本地转发+集中DHCP服务器
- 漫游要求高：考虑集中转发
VLAN规划
- 管理VLAN和业务VLAN分离
- 无线用户VLAN单独规划
DHCP优化
- 设置合理的租期（建议1-3天）
- 预留管理地址
- 配置DNS服务器
监控维护
- 定期检查AP状态
- 监控DHCP地址池使用率
- 查看无线客户端连接数

八、紧急恢复步骤

如果客户端无法获取IP，按以下步骤排查：

立即检查

display wlan client verbose
display dhcp server ip-in-use all

临时解决方案
- 重启AP：reset wlan ap name ap1
- 重启Radio：radio 1 disable→ radio 1 enable
- 临时使用静态IP测试网络连通性
配置回退

# 如果有配置备份
display saved-configuration
# 或恢复到已知正常配置

按照以上步骤配置和排查，应该能解决客户端获取不到IP地址的问题。如果问题仍然存在，请提供具体的配置和网络拓扑以便进一步分析。

我想知道几个vlan的含义，我想一起上传来着但老是失败，刚刚我把图片贴在评论里了，你能帮我看看那几个vlan是表示什么的吗

NewBeQ 发表时间：1天前 更多>>

我想知道几个vlan的含义，我想一起上传来着但老是失败，刚刚我把图片贴在评论里了，你能帮我看看那几个vlan是表示什么的吗

NewBeQ 发表时间：1天前

叫我靓仔

叫我靓仔九段

粉丝：152人关注：1人

参考配置举例：

https://www.h3c.com/cn/d_202304/1831771_30005_0.htm

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：143人关注：10人

交换机要放行vlan的
