6600交换机

ACL规则匹配顺序问题：
acl advanced 3102
rule deny icmp source *.*.33.241 0
rule permit icmp
rule permit udp
rule permit tcp
当数据包从*.*.33.241访问*.*.32.129时，匹配过程是这样的：
ICMP包首先匹配到第一条规则：deny icmp source *.*.33.241 0→ 应该被拒绝
但随后又匹配到第二条规则：permit icmp→ 又被允许
看起来矛盾，实际原因是H3C ACL的工作机制：
可能的根本原因
1. ACL规则的掩码配置问题
您的配置中*.*.33.241 0使用的是全0掩码，这表示精确匹配单个IP地址*.*.33.241。但可能存在问题：
2. ACL应用方向问题
您配置了双向过滤：
packet-filter 3102 inbound
packet-filter 3102 outbound
对于从*.*.33.241到*.*.32.129的ping：
入方向：从外部进入VLAN 102接口
出方向：从VLAN 102返回给*.*.33.241
解决方案
方案一：优化ACL规则顺序和配置
# 先创建更精确的拒绝规则
acl advanced 3102
# 明确拒绝特定源访问特定目的
rule deny icmp source *.*.33.241 0 destination *.*.32.128 0.0.0.63
# 或者拒绝整个VLAN 102的访问
rule deny icmp source *.*.33.241 0 destination *.*.32.128 0.0.0.63

# 允许其他ICMP
rule permit icmp
rule permit udp
rule permit tcp

# 注意：ACL隐含拒绝所有，最后需要明确允许其他流量
方案二：分拆ACL，简化配置
# 创建一个专门用于过滤的ACL
acl advanced 3102
rule deny icmp source *.*.33.241 0
# 如果不加这条，ACL最后会有隐含的deny any，会拒绝所有其他流量

# 创建另一个ACL允许其他流量
acl advanced 3103
rule permit icmp
rule permit udp
rule permit tcp

# 应用到接口
interface vlan-interface 102
packet-filter 3102 inbound
packet-filter 3103 inbound
方案三：使用zone-pair和security-policy（推荐）
如果您的设备支持安全策略：
# 定义源区域和目的区域
zone-pair security source trust destination untrust
packet-filter 3102

# 或者直接在安全策略中应用
security-policy ip
rule 0 deny icmp source-zone trust source-ip *.*.33.241 0 destination-zone untrust
rule 1000 permit
诊断步骤
检查ACL匹配计数
display acl 3102
查看拒绝规则的匹配计数是否增加。
查看当前生效的策略
display packet-filter interface vlan-interface 102
检查会话表
display session table source-ip *.*.33.241 verbose
调试ICMP流量
debugging ip packet acl 3102
terminal monitor
terminal debugging
# 然后从*.*.33.241 ping
推荐配置
# 明确配置拒绝规则，并允许其他流量
acl advanced 3102
rule 0 deny icmp source *.*.33.241 0
rule 5 permit ip
# 或者明确允许其他协议
# rule 5 permit icmp
# rule 10 permit tcp
# rule 15 permit udp

interface vlan-interface 102
packet-filter 3102 inbound
# 出方向根据需求决定是否配置
# packet-filter 3102 outbound
重要提示
规则编号：建议使用rule 0、rule 5等方式明确指定规则顺序
测试步骤：
清除现有ACL计数：reset acl counter all
重新应用ACL
测试ping，然后查看ACL计数
考虑NAT：如果存在NAT转换，源IP可能会变化，需要考虑转换前后的IP
请先执行display acl 3102查看当前规则是否被匹配，然后根据结果调整配置。

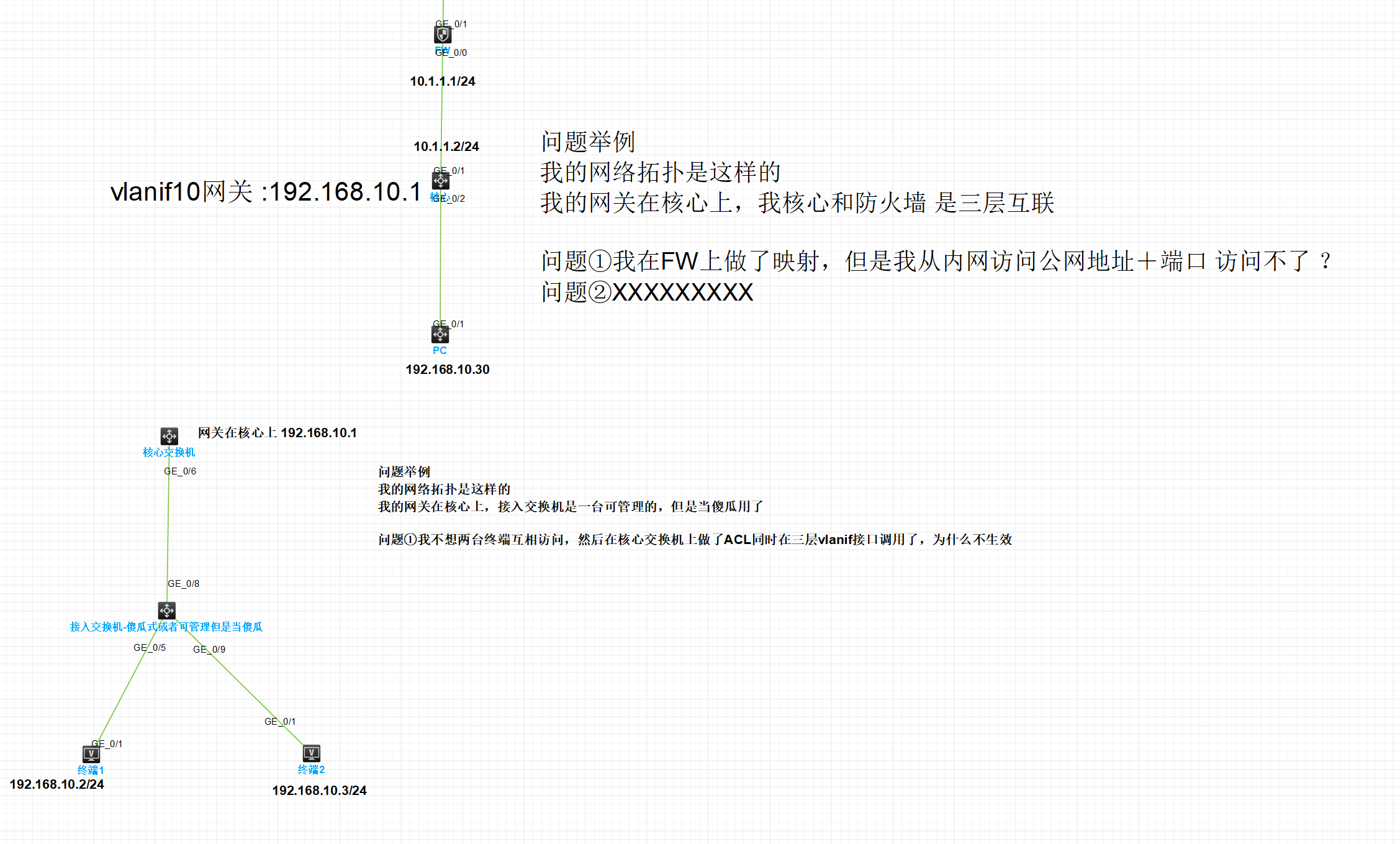

最好画一下你的拓扑，然后说需求，如下

..33.241 仍能 ping 通 ..32.129 的原因很可能是 ACL规则顺序和默认动作导致的。以下是关键点解析和解决方案：
  原因分析
1. 规则顺序问题：
 ACL规则按 rule-id 从小到大顺序匹配（您未指定 rule-id，系统自动分配：rule deny icmp 是 rule 0，rule permit icmp 是 rule 5）。
 当 ..33.241 发送 ICMP 请求时：
 首先匹配 rule 0（deny icmp source ..33.241 0），命中并被拒绝 。
 但后续 rule 5（permit icmp）匹配 所有 ICMP 流量（未限定源地址），导致该请求被放行 。
2. 隐含的 "permit ip"：
 高级 ACL 末尾隐含一条 permit ip 规则（匹配所有 IP 流量）。即使没有 rule permit icmp，ICMP 流量也会被这条隐含规则允许。
 解决方案
1. 删除或细化泛式允许规则：
 删除过于宽泛的允许规则
undo rule 5 permit icmp
undo rule 10 permit udp  若存在类似宽泛规则也需删除
undo rule 15 permit tcp
 替代方案：精确控制允许的流量（例如只允许特定网段）：
rule permit icmp source <信任网段 0 destination <目标网段 0
rule permit tcp ...
2. 调整规则顺序（若需保留部分允许规则）：
 更明确的拒绝策略（置于末尾）
rule 20 deny icmp source ..33.241 0  拒绝特定主机
rule 25 deny icmp  拒绝所有其他ICMP（可选）
4. 简化接口应用方向：
 inbound 方向通常足够：在接收流量的接口（Vlan-102）应用 inbound ACL 即可拦截外部访问。
 除非有特殊需求，否则移除 outbound 应用：
undo packet-filter 3102 outbound


 关键配置修正建议
acl advanced 3102
rule 0 deny icmp source ..33.241 0  拒绝特定主机ICMP
rule 5 permit ip source <信任网段 0 destination <目标网段 0  精确允许必要流量
rule 10 deny ip  拒绝其他所有IP流量（可选，根据需求）
interface Vlan-interface102
packet-filter 3102 inbound  仅保留inbound方向
提示：完成修改后，使用 display packet-filter interface Vlan-interface102 查看ACL计数，验证规则是否按预期匹配。
通过调整规则顺序、删除冲突的泛式允许规则，并确保防火墙启用，即可解决访问控制失效问题。
