请教包过滤的问题

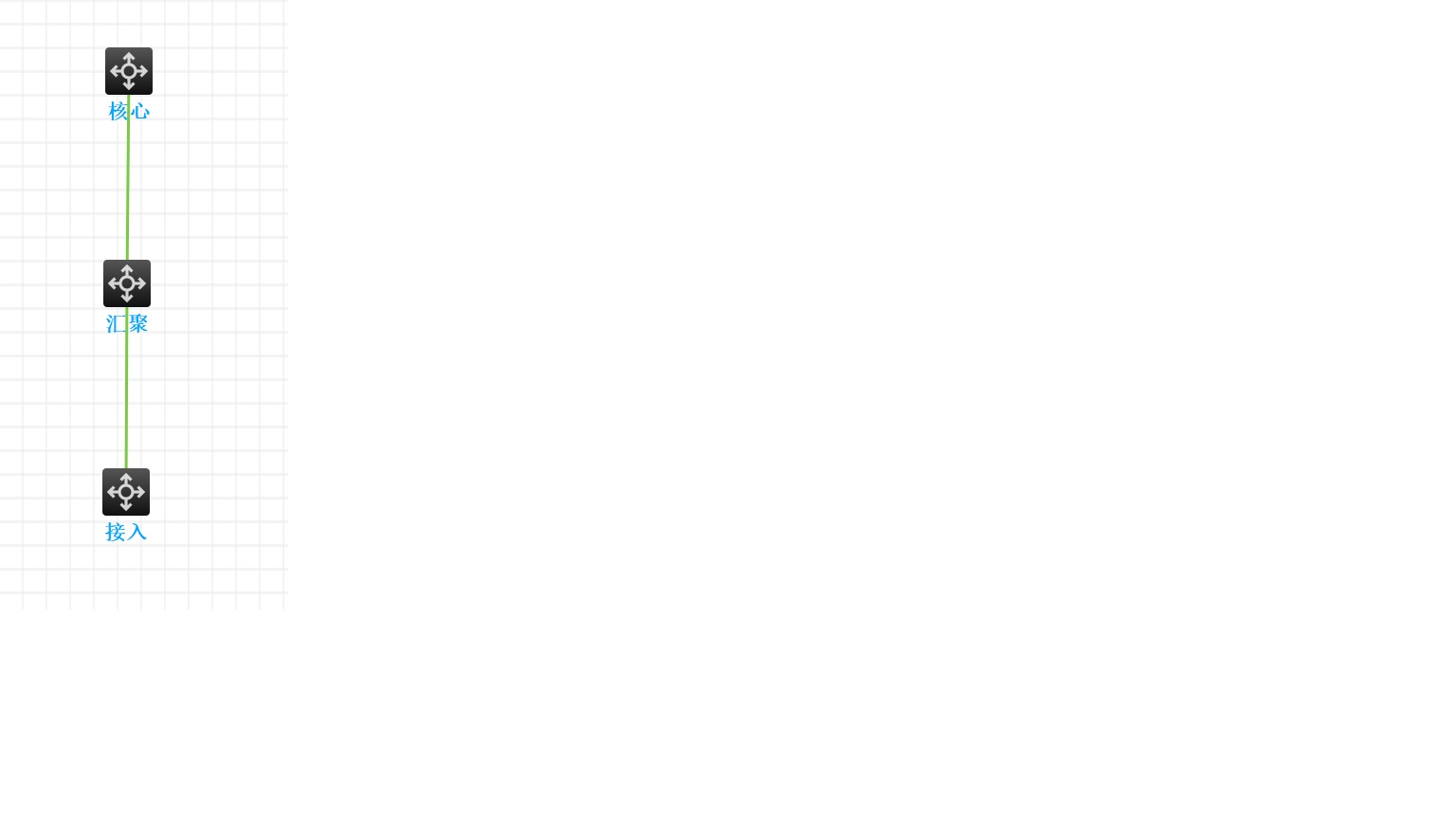

组网结构和图片信息，您当前的配置存在原则性偏差，这会导致访问控制完全失效。核心问题在于流量路径和ACL应用位置的理解。
1. 当前配置的主要问题
您提供的ACL 3000配置有语法错误，修正后逻辑如下：
acl advanced 3000
rule 0 permit ip source 192.168.1.1 0 destination 192.168.1.250 0 #允许终端1
rule 5 permit ip source 192.168.1.2 0 destination 192.168.1.250 0 #允许终端2
rule 10 deny ip source any destination 192.168.1.250 0 #拒绝其他所有IP访问打印机
rule 1000 permit ip #允许所有其他流量
致命问题：rule 1000 permit ip这条规则会允许所有IP流量（包括访问打印机的流量）。因为ACL按顺序匹配，当终端访问打印机时，会先匹配到rule 1000并被允许，根本不会走到前面的拒绝规则。
但这还不是最根本的问题。
2. 核心问题：流量路径与ACL生效点
在您的组网中（网关在核心，打印机与终端同属VLAN 10），访问打印机的流量根本不会经过核心交换机的三层接口，因此核心上的包过滤不会生效。
流量路径分析：
终端 (192.168.1.1) 访问 打印机 (192.168.1.250)
终端检查目标IP，发现与自己在同一网段 (192.168.1.0/24)
终端发送ARP请求获取打印机MAC地址，然后直接封装目的MAC为打印机MAC的帧
该数据帧在二层网络（接入→汇聚→核心二层转发）中直接送达打印机
流量不会上送到核心交换机的三层引擎（VLAN-interface 10）处理
因此，您在 interface vlan-interface 10上应用的 packet-filter对此类同网段访问完全无效。
3. 正确的解决方案
您需要在数据帧必经的二层路径上实施控制。根据您的网络设备和具体需求，有以下几个方案：
方案一：在接入交换机上配置（最推荐）
在连接打印机和终端的接入交换机端口上实施控制。
方法A：端口隔离（Port-isolate）
# 将连接打印机和所有终端的端口加入同一个隔离组（打印机端口除外）
interface GigabitEthernet1/0/1 # 连接打印机的端口
port link-mode bridge
port-isolate enable group 1

interface GigabitEthernet1/0/2 # 连接终端1的端口
port link-mode bridge
port-isolate enable group 1 # 与打印机端口隔离

interface GigabitEthernet1/0/3 # 连接终端2的端口
port link-mode bridge
# 不加入隔离组，即可与打印机通信
优点：配置简单，性能影响小。缺点：控制粒度较粗。
方法B：基于MAC的ACL（二层ACL）
# 创建基于MAC的ACL
acl mac 4000
rule 0 permit source-mac xxxx-xxxx-xxxx ffff-ffff-ffff dest-mac yyyy-yyyy-yyyy ffff-ffff-ffff # 允许特定终端MAC访问打印机MAC
rule 5 deny source-mac any dest-mac yyyy-yyyy-yyyy ffff-ffff-ffff # 拒绝其他MAC访问打印机

# 应用到打印机端口入方向
interface GigabitEthernet1/0/1
packet-filter mac 4000 inbound
优点：控制精确。缺点：需要维护MAC地址，配置较复杂。
方案二：在汇聚/核心交换机上配置VLAN ACL（VACL）
如果接入交换机是纯二层设备，可在汇聚或核心交换机上配置：
# 创建ACL（与您的3000类似，但去掉rule 1000）
acl advanced 3001
rule 0 permit ip source 192.168.1.1 0 destination 192.168.1.250 0
rule 5 permit ip source 192.168.1.2 0 destination 192.168.1.250 0
rule 10 deny ip destination 192.168.1.250 0 # 拒绝访问打印机，无需写source any

# 创建QoS策略并应用
traffic classifier printer_access
if-match acl 3001

traffic behavior printer_access
filter deny # 对匹配的流量执行拒绝

qos policy printer_policy
classifier printer_access behavior printer_access

# 在VLAN上应用策略
qos vlan-policy 10 policy printer_policy inbound # 对进入VLAN 10的流量生效
方案三：修改网络结构（长期建议）
将打印机划分到独立的VLAN（如VLAN 20），网关仍在核心：
核心交换机：vlan-interface 20地址为 192.168.20.254
接入交换机：连接打印机的端口配置为 access vlan 20
在核心交换机上配置ACL，控制VLAN 10到VLAN 20的访问
此时，因为跨网段访问，流量必须经过核心三层转发，您的包过滤配置就有效了：
acl advanced 3000
rule 0 permit ip source 192.168.1.1 0 destination 192.168.20.250 0
rule 5 permit ip source 192.168.1.2 0 destination 192.168.20.250 0
rule 10 deny ip destination 192.168.20.250 0

interface vlan-interface 10
packet-filter 3000 inbound # 从终端侧进入的流量
方向回答：这种情况下，在源VLAN的接口上应用inbound方向。
总结与建议
立即行动：您的当前配置因rule 1000 permit ip而完全无效，如需在核心上测试，请先删除此规则。
根本解决：对于同网段访问控制，不要在网关设备上尝试包过滤，它不生效。
推荐方案：
快速解决：在接入交换机上配置端口隔离。
精确控制：在接入交换机上配置基于MAC的ACL。
架构优化：将打印机划到独立VLAN，实现真正的三层访问控制。
根据您的设备型号和网络管理要求，选择最适合的方案。如果接入交换机是较老的二层设备，方案二（VACL）可能是最可行的选择。

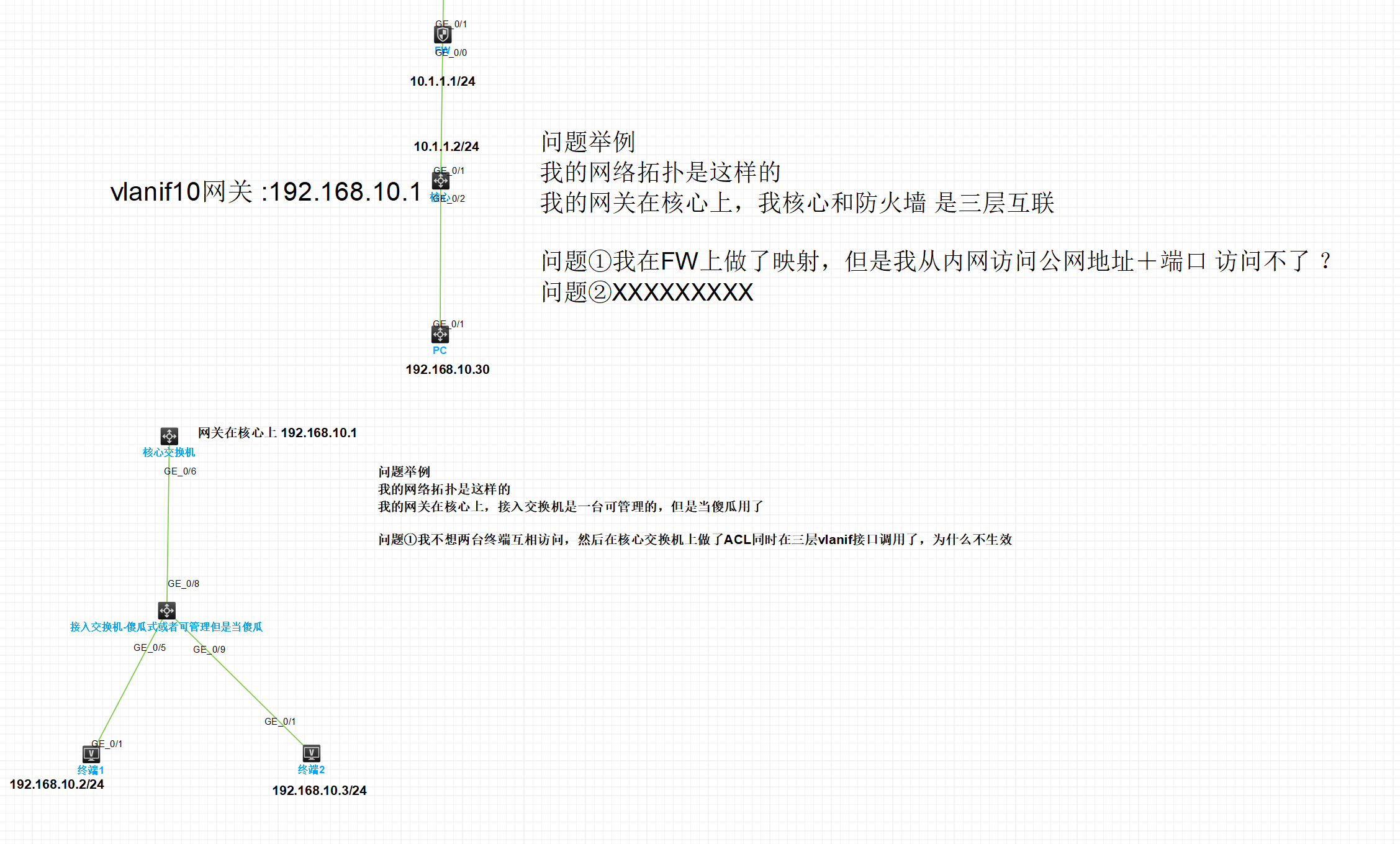

如图所示

同网段互访，只能在接入上做

 1. ACL配置修正建议
acl advanced 3000
rule 0 permit ip source 192.168.1.1 0 destination 192.168.1.250 0 // 放行终端192.168.1.1访问打印机
rule 5 permit ip source 192.168.1.2 0 destination 192.168.1.250 0 // 放行终端192.168.1.2访问打印机
rule 10 deny ip destination 192.168.1.250 0 // 拒绝其他IP访问打印机（关键修正）
rule 1000 permit ip // 放行其他流量
修正说明：
规则10：需删除冗余的 permit 关键字，改为 deny ip destination 192.168.1.250 0，明确拒绝非授权终端访问打印机。
通配符优化：0 等价于 0.0.0.0，表示精确匹配单个IP，符合需求。
规则顺序：H3C ACL按规则ID从小到大匹配，当前顺序合理。
 2. 包过滤方向选择（核心交换机VLAN接口）
正确方向：inbound
原因：
网关在核心交换机上时，终端访问打印机的流量进入VLAN接口方向为 inbound（源IP=终端，目的IP=打印机）。
配置命令：
interface Vlan-interface 10
ip address 192.168.1.254 255.255.255.0
packet-filter 3000 inbound // 在入方向应用ACL
 3. 验证配置的关键命令
display packet-filter interface Vlan-interface 10 // 查看ACL应用状态
display acl 3000 // 检查ACL规则匹配计数
 4. 注意事项
打印机主动访问：此ACL仅限制终端发起的访问。若需限制打印机主动访问终端（如SNMP），需额外配置反向ACL。
同网段直连访问：若终端与打印机在同一VLAN且直连接入交换机，流量可能不经过核心网关，此时需在接入层做端口隔离或MAC过滤。
H3C特性：ACL 3000的 rule 1000 可省略（H3C默认拒绝未匹配流量），但显式配置可提升可读性。


 总结
配置正确性：修正后的ACL逻辑符合需求，在VLAN接口 inbound 方向应用可生效。
推荐方案：
acl advanced 3000
rule 0 permit ip source 192.168.1.1 0 destination 192.168.1.250 0
rule 5 permit ip source 192.168.1.2 0 destination 192.168.1.250 0
rule 10 deny ip destination 192.168.1.250 0
interface Vlan-interface 10
ip address 192.168.1.254 255.255.255.0
packet-filter 3000 inbound
