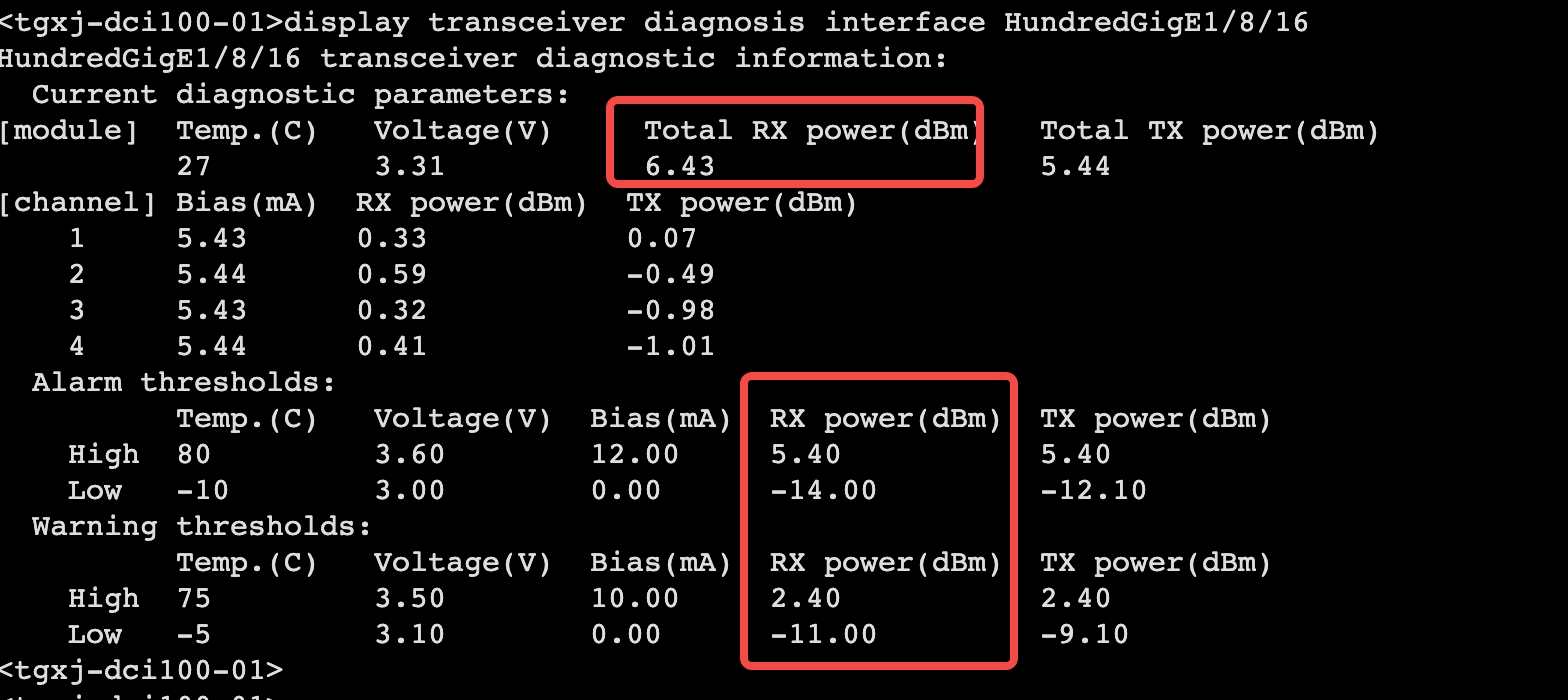

端口光功率预警值参考标准

参考

【举例】

# 显示接口FortyGigE1/0/1上插入的可插拔光模块的数字诊断参数的当前测量值。

<Sysname> display transceiver diagnosis interface fortygige 1/0/1

FortyGigE1/0/1 transceiver diagnostic information:

  Current diagnostic parameters:

    Temp.(C)  Voltage(V)  Bias(mA)  RX power(dBm)  TX power(dBm)

    36        3.31        6.13      -35.64          -5.19

  Alarm thresholds:

           Temp.(C)   Voltage(V)  Bias(mA)  RX power(dBM)  TX power(dBM)

    High   50         3.55        1.44      -10.00         5.00

    Low    30         3.01        1.01      -30.00         0.00

  Warning thresholds:

           Temp(C)    Voltage(V)  Bias(mA)  RX power(dBM)  TX power(dBM)

    High   45         3.25        1.25      -15.00         4.00

    Low    25         2.85        0.85      -25.00         1.00

# 显示接口HundredGigE1/0/49上插入的QSFP28可插拔光模块的数字诊断参数的当前测量值。

<Sysname> display transceiver diagnosis interface hundredgige 1/0/49

HundredGigE1/0/49 transceiver diagnostic information:

  Current diagnostic parameters:

[module]  Temp.(C) Voltage(V)     Total RX power(dBm)   Total TX power(dBm)

          38         3.32           8.35                  7.68

[channel] Bias(mA)  RX power(dBm)  TX power(dBm)

    1     41.32     2.35           1.90

    2     40.54     1.85           1.85

    3     40.85     2.23           1.22

    4     40.90     2.85           1.65

  Alarm thresholds:

          Temp.(C)   Voltage(V)  Bias(mA)  RX power(dBm)  TX power(dBm)

    High  75         3.63        55.00     5.50           7.50

    Low   -5         2.97        25.00     -9.60          -8.30

  Warning thresholds:

          Temp.(C) Voltage(V)  Bias(mA)  RX power(dBm)  TX power(dBm)

    High  70         3.47        50.00     4.50           4.50

    Low   0          3.13        30.00     -8.60          -4.30

表1-28 display transceiver diagnosis显示信息描述表
