h3c f100 ip绑定mac地址问题

配置IP-MAC绑定表项

若要使IP-MAC绑定表项生效，则需要在指定接口下开启IP-MAC接口绑定功能。开启IP-MAC接口绑定功能后，设备会对该接口上入方向的报文进行IP地址与MAC地址绑定关系的检测。

IP-MAC绑定表项的具体配置步骤如下：

1. 选择“网络 > ARP”，进入ARP页面。

2. 在ARP页面“配置IP-MAC绑定”下，配置批量生成IP-MAC绑定表项功能，具体的配置参数如下表所示。

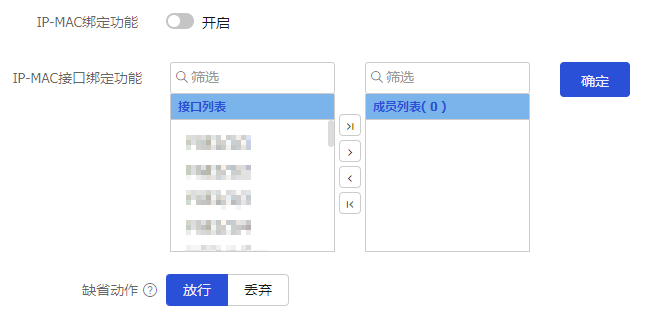

   图-1 配置IP-MAC绑定



   表-1 配置IP-MAC绑定参数表

   参数	说明
   IP-MAC绑定功能	开启IP-MAC绑定功能
   IP-MAC接口绑定功能	在指定接口下开启IP-MAC接口绑定功能。开启IP-MAC接口绑定功能后，设备会对该接口上入方向的报文进行IP地址与MAC地址绑定关系的检测 在“接口列表”筛选指定接口 单击<添加>按钮，添加的接口在“成员列表”中显示 单击<全部添加>按钮，“接口列表”中所有接口将添加到“成员列表” 单击<确认>按钮，保存设置
   缺省动作	用于设置设备对IP地址、MAC地址都与IP-MAC绑定表项无匹配的报文的处理方式，包括： 放行 丢弃

3. 在ARP页面的“IP-MAC绑定列表”下，单击<新建>按钮，手工配置IP-MAC绑定表项，具体的配置参数如下表所示。

   图-2 新建IP-MAC绑定



   表-2 新建IP-MAC绑定参数表

   参数	说明
   IP地址	IP-MAC绑定表项的IP地址
   MAC地址	IP-MAC绑定表项的MAC地址
   VRF	IP-MAC绑定表项所属的VRF
   VLAN	IP-MAC绑定表项所在的VLAN

4. 在“新建IP-MAC绑定”页面，单击<确定>按钮，新建IP-MAC绑定表项成功会在“IP-MAC绑定列表”中显示。

   图-3 IP-MAC绑定表项



配置ARP表项

ARP表项的具体配置步骤如下：

1. 选择“网络 > ARP”，进入ARP页面。

2. 在ARP页面的“ARP列表”下，单击<新建>按钮，手工配置静态ARP表项，具体的配置参数如下表所示。

   图-4 新建ARP



   表-3 新建ARP参数表

   参数	说明
   VRF	ARP表项所属的VRF
   IP地址	ARP表项的IP地址
   MAC地址	ARP表项的MAC地址
   描述	ARP表项的描述信息
   指定报文转发的VLAN和接口	指定报文只在指定VLAN的特定接口上转发 本功能的支持情况与设备型号有关，请以页面实际显示为准
   VLAN	报文转发的VLAN，只有勾选“指定报文转发的VLAN和接口”才会显示本参数
   接口	报文转发的接口，只有勾选“指定报文转发的VLAN和接口”才会显示本参数

3. 在“新建ARP”页面，单击<确定>按钮，新建ARP表项会在ARP列表显示，类型显示为“静态”。

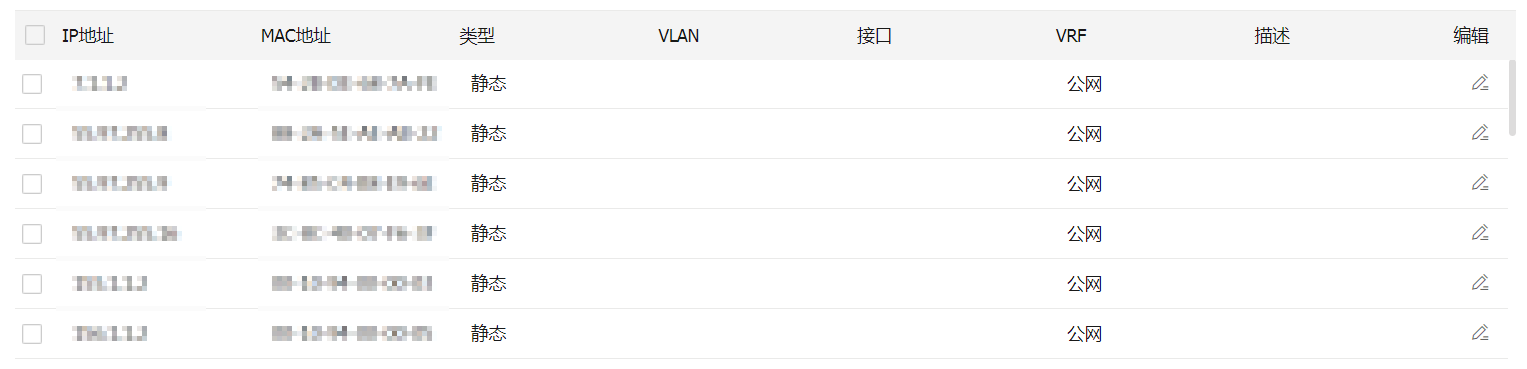

   图-5 ARP列表

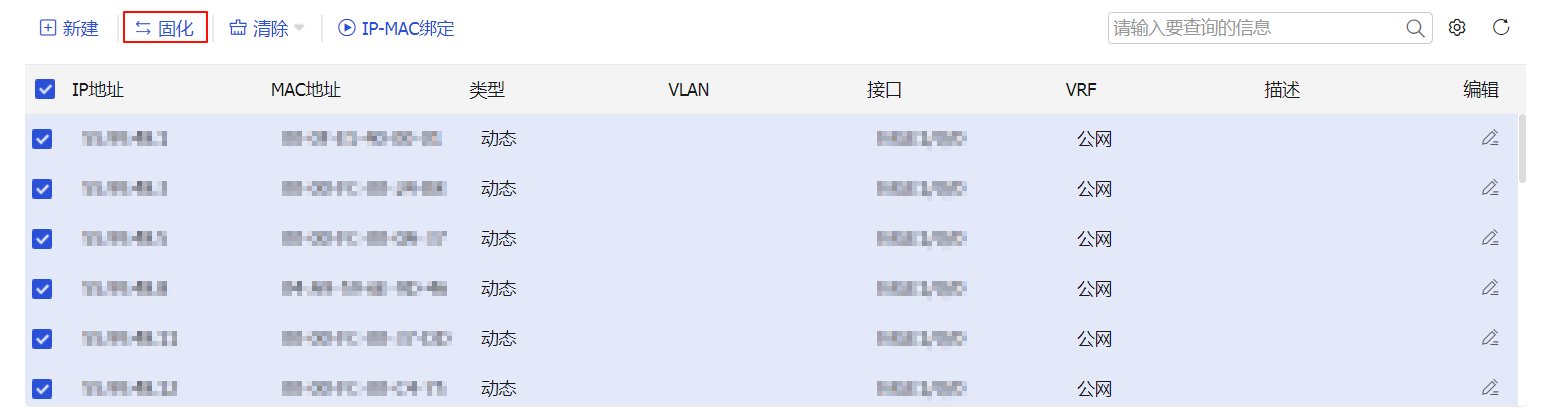

4. 在“ARP列表”中，勾选类型为“动态”的ARP表项前的复选框，单击<固化>按钮，可以将动态ARP表项固化为静态ARP表项，类型显示为“静态”，固化后无法再恢复为动态ARP表项。

   图-6 ARP表项固化

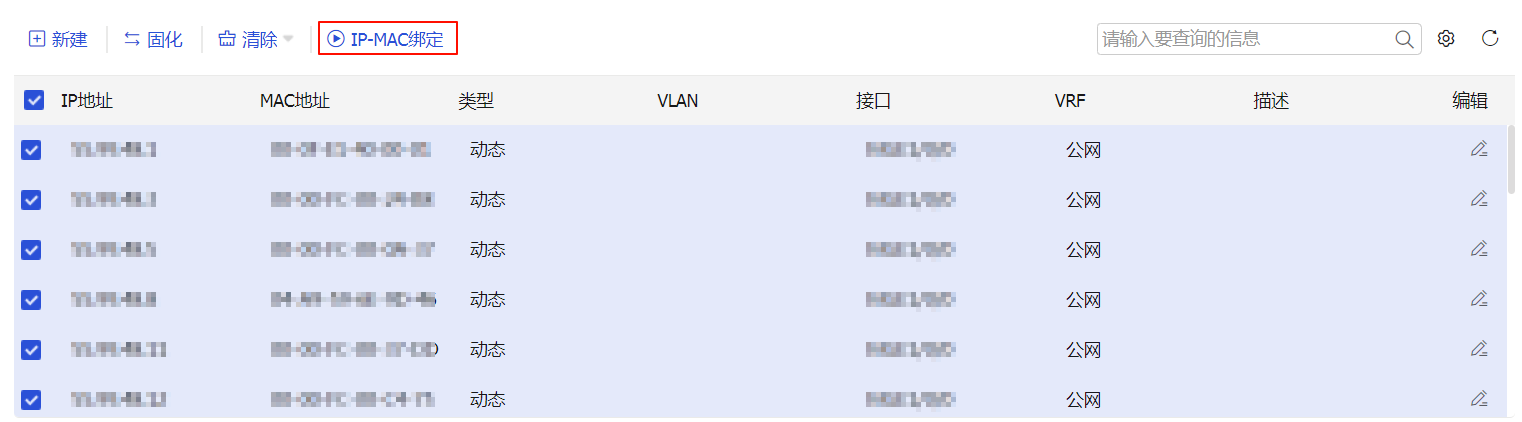

5. 在“ARP列表”中，勾选ARP表项前的复选框，单击<IP-MAC绑定>按钮，ARP表项生成对应的IP-MAC绑定表项，会在“IP-MAC绑定列表”中显示。

   图-7 IP-MAC绑定
